XS_SECTION_VIEW_REFERENCE
Kategorie im Dialogfeld Erweiterte Optionen: Zeichnungseigenschaften
Sie können Zeichnungsansichten von einer Zeichnung in eine andere verschieben. Mit dieser erweiterten Option stellen Sie den Referenztext für Schnittansichtsbezeichnungen von in eine andere Zeichnung verschobenen Schnitte ein. Sie können freien Text, benutzerdefinierte Attribute (%UDA_NAME%, %USERDEFINED.UDA_NAME%) oder Vorlagenattribute (%ATTRIBUTE_NAME%) eingeben.

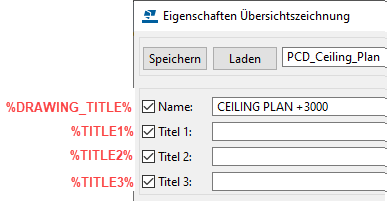

Bei Eingabe von benutzerdefinierten Attributen oder Vorlagenattributen fassen Sie diese im Dialogfeld Erweiterte Optionen mit einfachen %-Zeichen ein. Das Attribut %DRAWING_TITLE% ist der Standardwert und das Attribut %TITLE% gibt dasselbe Ergebnis aus. Mit diesen Attributen geben Sie der Ansichtsbezeichnung den im Feld Name im Dialogfeld Zeichnungseigenschaften eingegebenen Zeichnungsnamen. Bei der Eingabe von %TITLE1%, %TITLE2% oder %TITLE3% stammt der Text der Ansichtsüberschrift aus den Feldern Titel 1 – Titel 3 der Zeichnungseigenschaften. Das können Sie auch mit dem Format %DR_TITLE1%, %DR_TITLE2% und %DR_TITLE3% tun.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
