XS_SET_HATCH_ORIGIN_INTO_VIEW_ORIGIN
Categorie: Arceren
Arceringen worden consistent tussen onderdelen getekend en op de oorsprong ingesteld als u de variabele XS_SET_HATCH_ORIGIN_INTO_VIEW_ORIGIN instelt op TRUE en de schaal en de rotatie van arceringen op nul (0). De standaardwaarde is FALSE.
Voor automatische arceringen worden de schaal en rotatie in het .htc-bestand ingesteld, bijvoorbeeld CONCRETE,0,hardware_LINES,,120 waarbij de waarde 0 (of leeg) automatische schaal en rotatie op False instelt.
Voor handmatige arceringen worden de schaal en de rotatie op het tabblad Vullen van de onderdeeleigenschappen of de dialoogvensters voor vormeigenschappen ingesteld, waarbij u de optie Schaal instelt op Aangepast en het selectievakje Behoud verhouding x en y inschakelt.

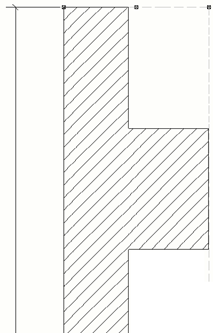

In het onderstaande voorbeeld worden de onderdelen die tot hetzelfde betonelement behoren consistent gearceerd.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
