이 예에서는 컴포넌트 속성 파일을 기준으로 중첩 사용자 컴포넌트의 하위 컴포넌트를 수정하는 파라메트릭 변수를 생성하는 방법을 보여줍니다.

1. 모델에서 사용자 컴포넌트를 선택하고 마우스 오른쪽 버튼을 클릭한 다음 사용자 컴포넌트 편집을 선택합니다.
2. 사용자 컴포넌트 편집기 도구 모음에서 변수 표시 버튼을 클릭합니다.

   대화 상자가 변수 열립니다.

3. 새 파라메트릭 변수를 2개 생성하려면 추가(A)를 두 번 클릭합니다.
4. 첫 번째 파라메트릭 변수를 다음과 같이 수정합니다.
   1. 값 유형 목록에서 컴포넌트 이름을 선택합니다.

      Tekla Structures가 변수 이름에 접미사 _name을 자동으로 추가합니다. 이 접미사는 삭제하지 마십시오.

   2. 대화 상자의 레이블 상자에 새 컴포넌트를 입력합니다.
5. 두 번째 파라메트릭 변수를 다음과 같이 수정합니다.
   1. 값 유형 목록에서 컴포넌트 속성 파일을 선택합니다.

      Tekla Structures가 변수 이름에 접미사 _attrfile을 자동으로 추가합니다. 이 접미사는 삭제하지 마십시오.

   2. 이름 상자에서 두 번째 변수의 접두사를 변경하여 두 변수의 접두사를 동일하게 만듭니다.

      이 예에서 접두사는 P1입니다.



      주:

      컴포넌트 이름 및 컴포넌트 속성 파일 변수는 항상 동일한 접두사를 가져야 하며, 그렇지 않으면 작동하지 않습니다.

   3. 대화 상자의 레이블 상자에 속성 파일을 입력합니다.
6. 파라메트릭 변수를 중첩 컴포넌트의 이름 및 속성 파일 속성에 연결합니다.
   1. 사용자 컴포넌트 브라우저에서 볼트 그룹의 이름 및 속성 파일 속성을 찾습니다.
   2. 이름을 마우스 오른쪽 버튼으로 클릭하고 수식 추가를 선택합니다.
   3. 등호 뒤에 P1_name을 입력한 다음 Enter 키를 누릅니다.
   4. 속성 파일을 마우스 오른쪽 버튼으로 클릭하고 수식 추가를 선택합니다.
   5. 등호 뒤에 P1_attrfile을 입력한 다음 Enter 키를 누릅니다.
7. 사용자 컴포넌트를 저장합니다.
8. 사용자 컴포넌트 편집기를 닫습니다.
9. 모델에서 사용자 컴포넌트를 선택하고 사용자 컴포넌트 대화 상자를 엽니다.
10. 하위 컴포넌트를 변경하려면 이름 상자 옆에 있는 ... 버튼을 클릭합니다.
11. 응용 프로그램 및 컴포넌트 카탈로그에서 적합한 하위 컴포넌트를 선택합니다.

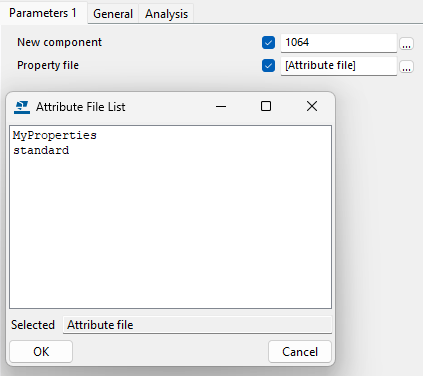

12. 속성 파일을 변경하려면 이름 상자 옆에 있는 ... 버튼을 클릭합니다.
13. 속성 파일 목록 대화 상자에서 다른 속성 파일을 선택합니다.

    이제 사용자 컴포넌트 대화 상자에서 직접 하위 컴포넌트 및 해당 속성 파일을 변경할 수 있습니다.



14. 사용자 컴포넌트 대화 상자에서 수정(M)을 클릭합니다.

    Tekla Structures가 중첩 사용자 컴포넌트에서 하위 컴포넌트 및 해당 속성 파일을 변경합니다.
