사용자 컴포넌트 정의
필요한 모든 상세가 있는 사용자 지정 컴포넌트를 정의할 수 있습니다.
나중에 수정할 수 있는 간단한 사용자 컴포넌트부터 정의하십시오. 간단한 사용자 컴포넌트를 정의하는 데는 몇 분밖에 걸리지 않습니다. 이후 프로젝트에서 사용할 계획이라면 사용자 컴포넌트를 정의하는 데 더 많은 시간을 투자할 수 있습니다.
사용자 컴포넌트를 추가로 편집하여 모델에서 변경 사항을 자동으로 조정하는 자체 조정 파라메트릭 사용자 컴포넌트를 정의할 수 있습니다. 이 작업에는 시간이 더 많이 걸리지만 나중에 여러 모델 또는 프로젝트에서 사용할 수 있는 파라메트릭 사용자 컴포넌트 그룹이 있으면 유용할 수 있습니다.
자체 컴포넌트를 생성하려면
- 먼저 모델에 유사한 시스템 컴포넌트를 적용한 후 분해합니다.
- 객체가 분리되면 사용자 컴포넌트 마법사에서 객체를 사용하여 원하는 사용자 컴포넌트를 정의합니다.
- 새로 생성된 사용자 컴포넌트를 모델의 적절한 상황에 사용합니다.
자세한 설명은 아래를 참조하십시오.
기존 컴포넌트 분해
사용자 컴포넌트 정의를 시작하는 경우 먼저 모델에서 유사한 시스템 컴포넌트를 적용한 후 분해하는 것이 좋습니다. 분해란 기존 컴포넌트 객체의 그룹을 해제하는 것을 의미합니다. 객체들이 분리되고 나면 필요에 맞게 객체를 수정하거나 제거, 추가한 다음 이 객체들을 사용하여 새로운 사용자 컴포넌트를 생성할 수 있습니다. 컴포넌트를 분해하여 분리된 객체를 새로운 사용자 컴포넌트의 기준으로 사용하면 사용자 컴포넌트를 더욱 빠르게 생성하려는 경우 유용합니다.
또는, 사용자 컴포넌트에 필요한 컴포넌트 객체(예: 부재, 컷부, 피팅, 볼트)를 개별적으로 생성할 수 있습니다.
사용자 컴포넌트 마법사에서 사용자 컴포넌트 정의
다음 예는 간단한 사용자 지정 접합을 정의하는 방법을 보여줍니다.
정의된 사용자 컴포넌트는 자동으로 치수를 조정하여 모델의 변경 사항을 반영하지 않습니다. 모델의 변경 사항에 따라 컴포넌트가 조정되도록 하려면 컴포넌트 객체와 모델 객체 간의 종속성을 빌드할 수 있는 사용자 컴포넌트 편집기에서 컴포넌트를 편집합니다.
모델에 사용자 컴포넌트 추가
사용자 컴포넌트 마법사의 속성
사용자 컴포넌트 마법사에서 새 사용자 컴포넌트를 생성할 때 다음 속성을 사용합니다. 기존 사용자 컴포넌트를 수정할 때 이 속성 중 일부를 변경할 수 있습니다.
유형/메모 탭
|
옵션 |
설명 |
|---|---|
|
유형 |
사용자 컴포넌트의 유형을 선택합니다. 유형은 모델에서 사용자 컴포넌트를 삽입하는 방법에 영향을 미칩니다. 또한 유형은 사용자 컴포넌트가 기존 부재에 접합되는지 여부도 정의합니다. |
|
이름 |
사용자 컴포넌트의 고유한 이름을 입력합니다. |
|
설명 |
사용자 컴포넌트에 대한 간략한 설명을 입력합니다. Tekla Structures는 이 설명을 응용 프로그램 및 컴포넌트 카탈로그에 표시합니다. |
|
컴포넌트 식별자 |
컴포넌트의 추가 이름 또는 참조(예: 설계 코드 참조)를 입력합니다. 이 항목은 기본 배치 및 조립도면과 목록에 표시될 수 있습니다. 이를 도면에 표시하려면 접합 마크에 코드를 포함시킵니다. |
위치 탭
|
옵션 |
설명 |
참고 |
|---|---|---|
|
위쪽 방향 |
기본 위쪽 방향을 설정합니다. |
부재에는 사용할 수 없습니다. |
|
위치 유형 |
메인 부재를 기준으로 한 컴포넌트의 위치(또는 원점)입니다. |
상세 및 부재에는 사용할 수 없습니다. |
사용자 지정 접합 및 이음매의 위치 유형을 정의할 수 있습니다. 위치 유형은 메인 부재를 기준으로 사용자 컴포넌트가 생성하는 객체의 위치를 결정합니다. 위치 유형은 해당 사용자 컴포넌트를 사용할 수 있는 메인 부재의 유형에 영향을 미치고 바인딩에 사용되는 메인 부재 컴포넌트 평면을 정의합니다.
|
위치 유형 |
설명 |
예 |
|---|---|---|
|
중간 |
메인 부재의 중심선과 보조 부재의 중심선이 교차하는 위치. |
|
|
상자 평면 |
메인 부재의 경계 상자와 보조 부재의 중심선이 교차하는 위치. |
|
|
교차 평면 |
메인 부재와 보조 부재의 중심선이 교차하는 위치. |
|
|
단부 평면 |
보조 부재의 중심선이 메인 부재의 끝에 닿는 위치. |
|
|
거셋 평면 |
메인 부재의 중심선과 1번째 보조 부재의 중심선이 교차하는 위치. x 방향은 메인 부재의 중심선에 직각인 방향입니다. |
|
고급 탭
|
옵션 |
설명 |
참고 |
|---|---|---|
|
상세 유형 |
컴포넌트를 배치할 메인 부재의 측면을 결정합니다. 옵션은 다음과 같습니다.
비대칭 컴포넌트에만 영향을 미칩니다. |
상세 및 이음매에만 사용할 수 있습니다. |
|
메인 부재에 관한 정의 지점 위치 |
메인 부재를 기준으로 상세를 생성할 위치를 결정합니다. |
상세에만 사용할 수 있습니다. |
|
보조 부재에 관한 정의 지점 위치 |
보조 부재를 기준으로 컴포넌트를 생성하는 위치를 결정합니다. |
이음매에만 사용할 수 있습니다. |
|
같은 부재 사이에서 여러 개의 접합 인스턴스 허용 |
이 옵션을 선택하면 서로 다른 위치에 있는 여러 컴포넌트를 동일한 메인 부재로 생성할 수 있습니다. |
접합 및 이음매에만 사용할 수 있습니다. |
|
정확한 위치 |
모델에서 선택한 위치를 기준으로 이음매 위치를 지정하려면 이 옵션을 선택합니다. Tekla Structures가 자동 이음매 인식을 사용하여 이음매 위치를 지정할 수 있도록 하려면 확인란을 선택 해제합니다. 이 기능은 특히 뒤틀린 이음매에 유용합니다. |
이음매에만 사용할 수 있습니다. |
|
위치 조절 시 경계 상자의 중심 사용 |
경계 상자(실제 부재 프로파일을 둘러싸고 있는 상자)의 중심을 기준으로 사용자 지정 부재를 배치하려면 이 옵션을 선택합니다. |
부재에만 사용할 수 있습니다. |
사용자 컴포넌트의 일반적인 예
다음은 생성할 수 있는 다양한 유형의 사용자 컴포넌트의 몇 가지 일반적인 예입니다.
사용자 지정 접합의 예
|
철골 |
빌트업 플레이트 시트 |
|
|
전단 플레이트 |
|
|
|
프리캐스트 콘크리트 |
베이스 상세 |
|
|
이중 T - L 프로파일 |
|
|
|
기둥 절단 |
|
|
|
벽체 패널 접합부 |
|
사용자 지정 상세의 예
|
철골 |

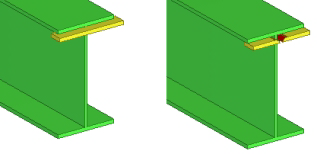

백킹 플레이트 |
|
|
캐스트 베이스 |
|
|
|
목재 베이스 |
|
|
|
프리캐스트 콘크리트 |
문 및 창 |
|
|

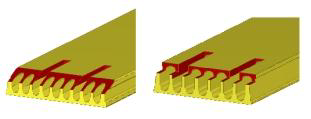

할로우 코어 단부 상세 |
|
|
|
리프팅 상세 |
|
|
|
모의 접합부/노출 |
|
사용자 지정 이음매의 예
|
철골 |
철골 계단 |
|
|
턴버클 |
|
|
|
난간 |
|
|
|
프리캐스트 콘크리트 |
이중 T 접합 |
|
|
패널 간 그라우트 튜브 접합 |
|
사용자 지정 부재의 예
|
철골 |
회사 표준 브레이스 플레이트 |
|
|

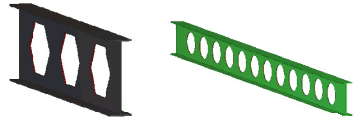

허니콤 보 및 셀 보 |
|
|
|
빌트업 보/기둥 |
|
|
|
Standard 글레이징 고정 부재 |
|
|
|
프리캐스트 콘크리트 |
샌드위치 패널 |
|
|
리프터 |
|
|
|
Standard 임베디드/인서트 |
|
|
|
표준 보 |
|
