이 예에서는 엔드 플레이트, 볼트 그룹, 용접부 및 2개의 Stiffeners (1003) 컴포넌트로 구성된 중첩 사용자 지정 접합을 생성하는 방법을 보여줍니다. 스티프너는 선택 사항이므로 모델에서 컴포넌트를 사용할 때 생성 여부를 선택할 수 있습니다.

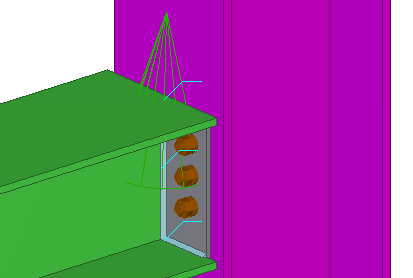

1. 모델에 End plate (144) 컴포넌트를 추가합니다.



2. 엔드 플레이트 컴포넌트를 분해합니다.

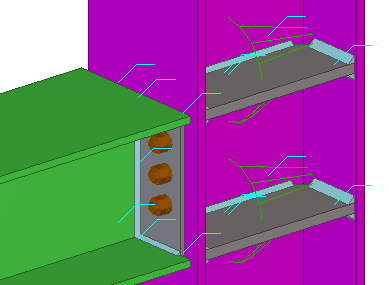

3. 2개의 Stiffeners (1003) 컴포넌트를 추가합니다.



4. 스티프너 및 엔드 플레이트 객체가 포함된 중첩 사용자 컴포넌트를 생성합니다.
   1. 측면 창에서 응용 프로그램 및 컴포넌트 버튼을 클릭하여 응용 프로그램 및 컴포넌트 카탈로그를 엽니다.
   2. 고급 기능 접근 버튼을 클릭하고 사용자 컴포넌트 정의...를 선택합니다.
   3. 유형 목록에서 접합을 선택합니다.
   4. 이름 상자에 End plate with stiffeners를 입력합니다.
   5. 다음 > 기호를 클릭합니다.

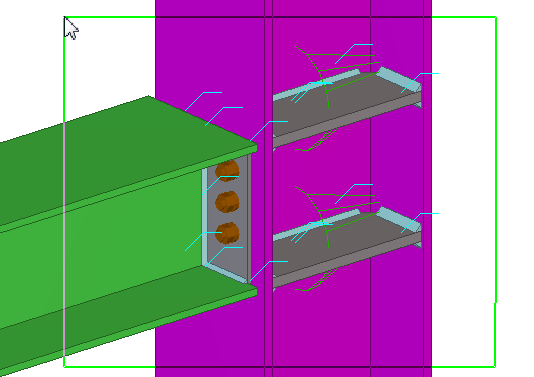

   6. 영역 선택(오른쪽에서 왼쪽)을 사용하여 중첩 컴포넌트에 다음 객체를 포함시킵니다. 기둥, 보, 스티프너 컴포넌트 및 모든 엔드 플레이트 객체.



   7. 다음 > 기호를 클릭합니다.
   8. 중첩 컴포넌트의 메인 부재로 기둥을 선택하고 다음 >을 클릭합니다.
   9. 중첩 컴포넌트의 보조 부재로 보를 선택하고 피니시를 클릭합니다.

      Tekla Structures가 중첩 사용자 컴포넌트를 생성합니다.



5. 모델에서 방금 생성한 중첩 사용자 컴포넌트를 선택합니다.
6. 마우스 오른쪽 버튼을 클릭한 다음 사용자 컴포넌트 편집를 선택합니다.
7. 사용자 컴포넌트 편집기 도구 모음에서 변수 표시 버튼을 클릭합니다.

   대화 상자가 변수 열립니다.

8. 새 파라메트릭 변수를 2개 생성하려면 추가(A)를 두 번 클릭합니다.
9. 첫 번째 파라메트릭 변수 P1을 다음과 같이 수정합니다.
   1. 값 유형 목록에서 예/아니요을 선택합니다.
   2. 대화 상자의 레이블 상자에 스티프너 1 생성을 입력합니다.
10. 두 번째 파라메트릭 변수 P2를 다음과 같이 수정합니다.
    1. 값 유형 목록에서 예/아니요를 선택합니다.
    2. 대화 상자의 레이블 상자에 스티프너 2 생성을 입력합니다.



11. 파라메트릭 변수를 스티프너 2개의 생성 속성에 연결합니다.
    1. 사용자 컴포넌트 브라우저에서 최상위 접합을 찾습니다.
    2. 생성을 마우스 오른쪽 버튼으로 클릭하고 수식 추가를 선택합니다.
    3. 등호 뒤에 P1을 입력한 다음 Enter 키를 누릅니다.
    4. 두 번째 접합을 찾습니다.
    5. 생성을 마우스 오른쪽 버튼으로 클릭하고 수식 추가를 선택합니다.
    6. 등호 뒤에 P2를 입력한 다음 Enter 키를 누릅니다.



12. 사용자 컴포넌트를 저장합니다.
13. 사용자 컴포넌트 편집기를 닫습니다.
14. 모델에서 사용자 컴포넌트를 선택하고 사용자 컴포넌트 대화 상자를 엽니다.

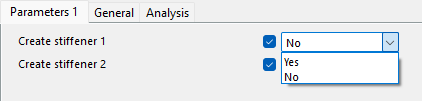

    스티프너를 생성하는 옵션은 사용자 컴포넌트 대화 상자에 표시됩니다.
