사용자 컴포넌트에 변수 추가

변수는 사용자 컴포넌트의 속성입니다. 사용자 컴포넌트 편집기에서 변수를 생성하고 이를 사용하여 모델의 변경 사항에 사용자 컴포넌트를 적용할 수 있습니다. 일부 변수는 사용자 컴포넌트 대화 상자에 표시되는 반면, 일부는 숨겨지며 계산에만 사용됩니다.

변수 유형

다음 두 가지 유형의 변수가 있습니다.

거리 변수 두 평면 사이 또는 점과 평면 사이의 거리. 거리 변수는 부재들을 바인딩하거나 참조 거리 역할을 합니다.
파라메트릭 변수: 이름, 재질 등급, 볼트 크기 등과 같은 사용자 컴포넌트의 다른 모든 속성을 제어합니다. 파라메트릭 변수는 계산에도 사용됩니다.

거리 변수를 사용하여 사용자 컴포넌트 객체를 평면에 바인딩하면 둘러싼 객체가 변경되더라도 컴포넌트 객체가 고정된 거리를 유지합니다. 거리 변수는 수동이나 자동으로 생성할 수 있습니다.

다음 사용자 컴포넌트 객체의 핸들을 사용하여 객체를 평면에 바인딩합니다.

사용자 컴포넌트 대화 상자에 표시되는 거리 변수를 결정할 수 있습니다. 대화 상자에서 값을 편집하려면 값을 표시합니다. 객체를 평면에 바인딩하는 데만 사용하는 변수는 숨깁니다.

파라메트릭 변수를 사용하여 사용자 컴포넌트가 생성하는 객체의 속성을 설정합니다. 변수를 생성한 후 사용자 컴포넌트 대화 상자에서 직접 변수 값을 변경할 수 있습니다.

수식을 만들어 값을 계산할 수도 있습니다. 예를 들어 보 길이를 기준으로 스티프너의 위치를 계산할 수 있습니다.

사용자 컴포넌트 대화 상자에 표시되는 파라메트릭 변수를 결정할 수 있습니다. 대화 상자에서 값을 편집하려면 값을 표시합니다. 계산에만 사용하는 변수는 숨기십시오.

주:

변수 이름에 관한 몇 가지 제한 사항이 있습니다.

거리 변수를 사용자 컴포넌트 또는 모델에 추가할 때 평면 유형을 선택해야 합니다. 평면 유형은 선택할 수 있는 평면을 정의합니다.

거리 생성 명령이 활성 상태일 때 평면 유형을 변경할 수 있습니다.

경계 평면과 컴포넌트 평면은 대부분의 프로파일 유형에 유효하므로 가능하면 윤곽 평면 대신 이들 평면을 사용하십시오.


평면 유형	설명	예

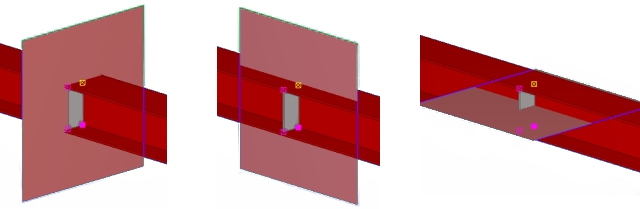

경계 평면	프로파일을 둘러싸는 경계 상자의 가장자리를 선택할 수 있습니다.
중앙 평면	프로파일의 중앙 평면을 선택할 수 있습니다.
윤곽 평면	프로파일의 외부 및 내부 표면을 선택할 수 있습니다.

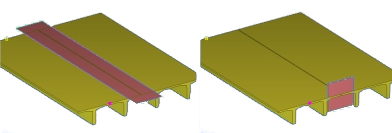

평면 컷	부재에 선, 부재 또는 폴리곤 컷이 포함된 경우 이 옵션을 통해 컷 표면을 선택할 수 있습니다. 피팅은 선택할 수 없습니다.
컴포넌트 평면	선택할 수 있는 항목은 사용자 컴포넌트의 컴포넌트 유형과 위치 유형에 따라 달라집니다. 접합 컴포넌트 평면 상세 컴포넌트 평면 부재 컴포넌트 평면 이음매 컴포넌트 평면

모델에서 거리 변수를 생성하고 모델 객체 핸들을 다른 평면에 바인딩하는 경우, 스냅 도구 모음의 세 번째 목록에서 평면 유형을 선택합니다. 대부분의 평면 유형 옵션은 위와 동일하지만 컴포넌트 평면 대신 그리드 평면을 사용할 수 있습니다.
