向自定义组件添加变量

变量是自定义组件的属性。您可以在自定义组件编辑器中创建变量，并使用变量根据模型中的更改调整自定义组件。某些变量会显示在自定义组件的对话框中，而有些变量是隐藏的且仅用于计算。

变量类型

有两种类型的变量：

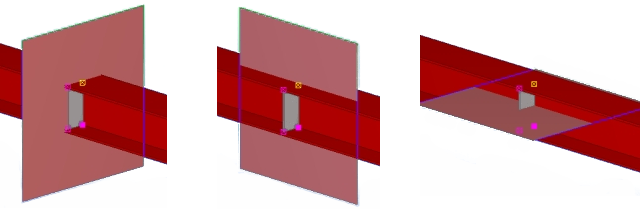

使用距离变量将自定义组件对象合并到平面，这样，即使周围的对象发生更改，组件对象也能保持固定的距离。您可以手动或自动创建距离变量。

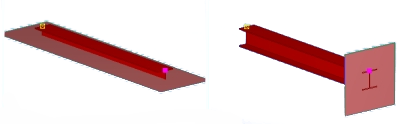

使用以下自定义组件对象的控柄将其绑定到平面：

您可以决定在自定义组件的对话框中显示哪些距离变量。如果要在该对话框中编辑这些变量的值，请显示它们。如果仅使用这些变量将对象合并到平面，请隐藏它们。

使用参数化变量可以为自定义组件创建的任何对象设置属性。创建变量后，您可以直接在自定义组件的对话框中更改它的值。

您也可以创建公式以计算值。例如，您可以计算加劲肋相对于梁长度的位置。

您可以决定在自定义组件的对话框中显示哪些参数化变量。如果要在该对话框中编辑这些变量的值，请显示它们。如果您仅在计算中使用这些变量，请隐藏它们。

注：

关于变量名称有一些限制。

向自定义组件或模型添加距离变量后，必须选择平面类型。平面类型定义您可以选择哪些平面。

当创建距离命令处于活动状态时，您可以更改平面类型。

边界面适用于大多数截面类型，因此请尽量使用它们，而不是使用主要平面。


平面类型	描述	示例
边界面	您可以选择围绕截面的边界框的边缘。
中心面	您可以选择截面的中心面。
主要平面	您可以选择截面的外侧和内侧表面。
切割面	如果零件包含线、零件或多边形切割，利用此选项您可以选择切割表面。不能选择接合。
组件平面	您可选择的内容取决于自定义组件的组件类型和定位类型。节点组件平面细部组件平面零件组件平面接合组件平面

请注意，在模型中创建距离变量并将模型对象控柄绑定到不同平面时，请从捕捉工具栏上的第三个列表中选择平面类型。大多数平面类型选项与上面的相同，但轴线平面将代替组件平面。
