이 예에서는 보조 보 상단 플랜지부터 볼트 그룹의 첫 번째 볼트까지 거리를 계산하는 변수 수식을 생성 방법을 보여줍니다.

1. 다음과 같이 볼트 그룹 속성을 수정합니다.
   1. 사용자 컴포넌트 뷰에서 볼트 그룹을 두 번 클릭합니다.

      속성 창에서 볼트 속성이 열립니다.

   2. 오프셋 시작 위치 섹션에 있는 모든 값을 지웁니다.
   3. 속성 창에서 수정을 클릭합니다.

      볼트 그룹이 볼트 그룹의 시작점 핸들과 동일한 레벨로 이동합니다.



2. 볼트 그룹을 보조 보 상단 플랜지에 바인딩합니다.
   1. 사용자 컴포넌트 뷰에서 볼트 그룹을 선택합니다.

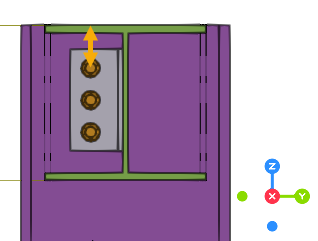

   2. 노란색 상단 핸들을 선택합니다.



   3. 핸들을 마우스 오른쪽 버튼으로 클릭하여 평면에 바인딩을 선택합니다.
   4. 보조 보의 상단 플랜지를 선택합니다.



      새 거리 변수가 생성됩니다.

3. 사용자 컴포넌트 편집기 도구 모음에서 변수 표시 버튼을 클릭합니다.

   변수 대화 상자가 열리고 새로 생성된 거리 변수가 표시됩니다.

4. 새 파라메트릭 변수를 추가하려면 추가(A)를 클릭합니다.

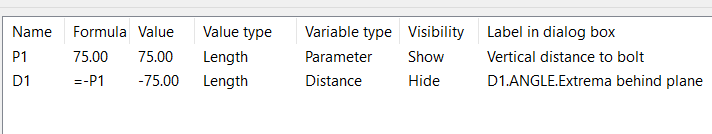

5. 변수 P1을 다음과 같이 수정합니다.
   1. 수식 상자에서 거리 값을 입력합니다.
   2. 대화 상자의 레이블 상자에 적절한 레이블(예: 볼트까지 수직 거리)을 입력합니다.
6. 거리 변수 D1을 다음과 같이 수정합니다.
   1. 수식 상자에 =-P1을 입력합니다.



7. 사용자 컴포넌트를 저장합니다.
8. 사용자 컴포넌트 편집기를 닫습니다.
9. 모델에서 사용자 컴포넌트를 선택하고 사용자 컴포넌트 대화 상자를 엽니다.

   이제 사용자 컴포넌트 대화 상자에서 값을 수정하여 보조 보 플랜지부터 볼트 그룹까지 거리를 결정할 수 있습니다.
