単品図の例
単品図は、1 つの部材 (通常は未溶接) の製作情報を示す工場図面です。単品図には、小さめの用紙サイズ (A4 やインペリアル標準サイズ 8.5" x 11.5" など) を使用するのが一般的です。
単品図の作成の詳細を参照するには、以下のリンクをクリックしてください。
クイック起動を使用した単品図、製品図、またはキャスト ユニット図の作成
マスター図面カタログにおける保存された設定を使用した単品図、製品図、キャスト ユニット図の作成
マスター図面カタログにおけるルール セットまたはウィザードを使用した図面の作成
単品図プロパティの詳細については、「単品図プロパティ」を参照してください。
単品図の例

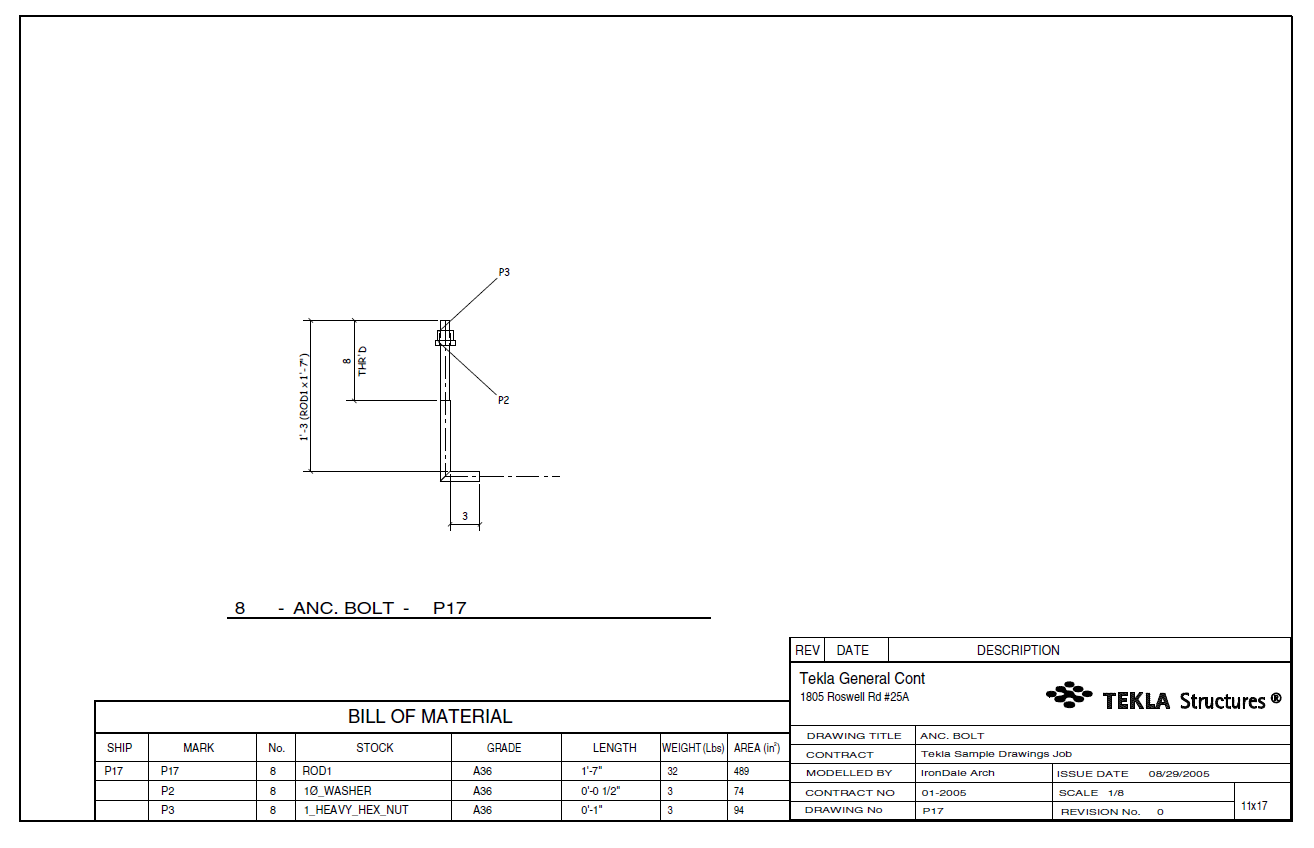

アンカー ボルトを表す単品図:

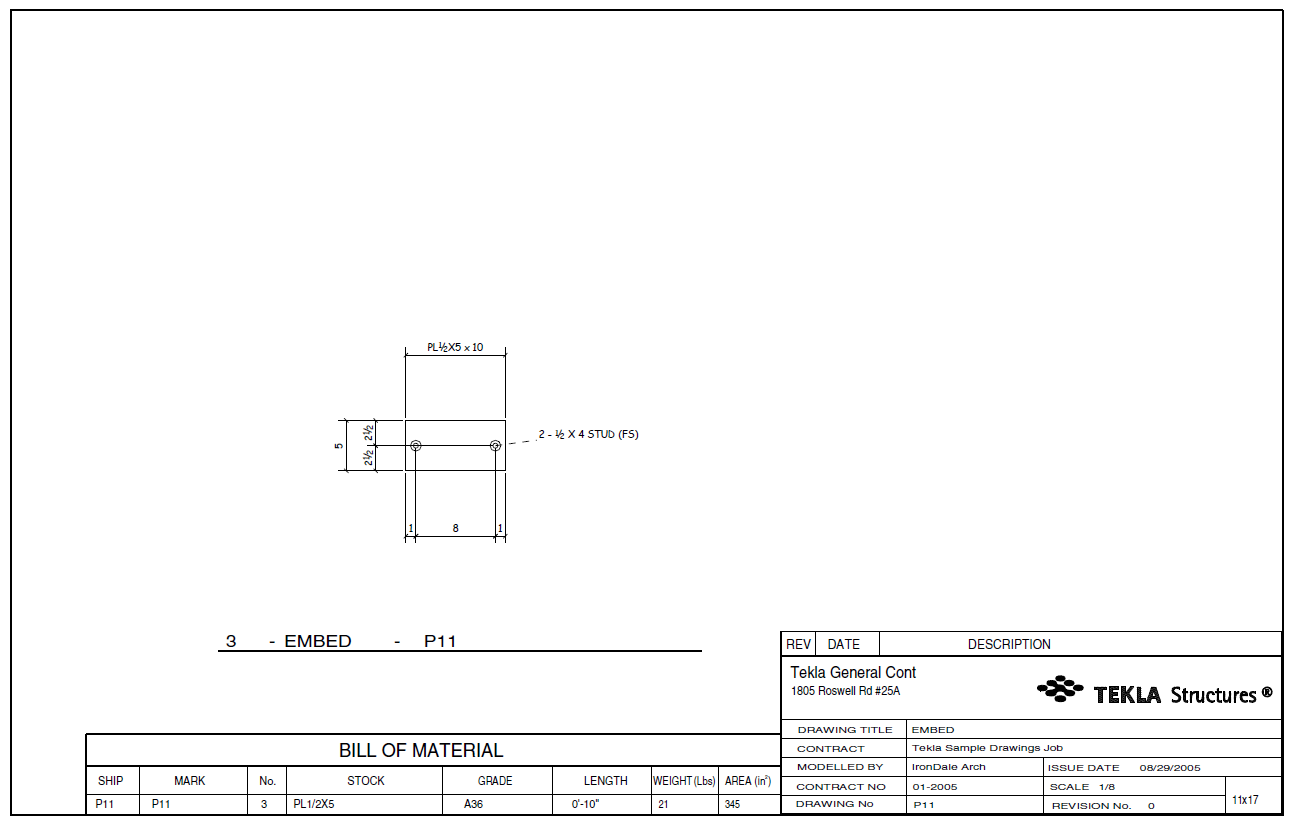

埋込み材を表す単品図:

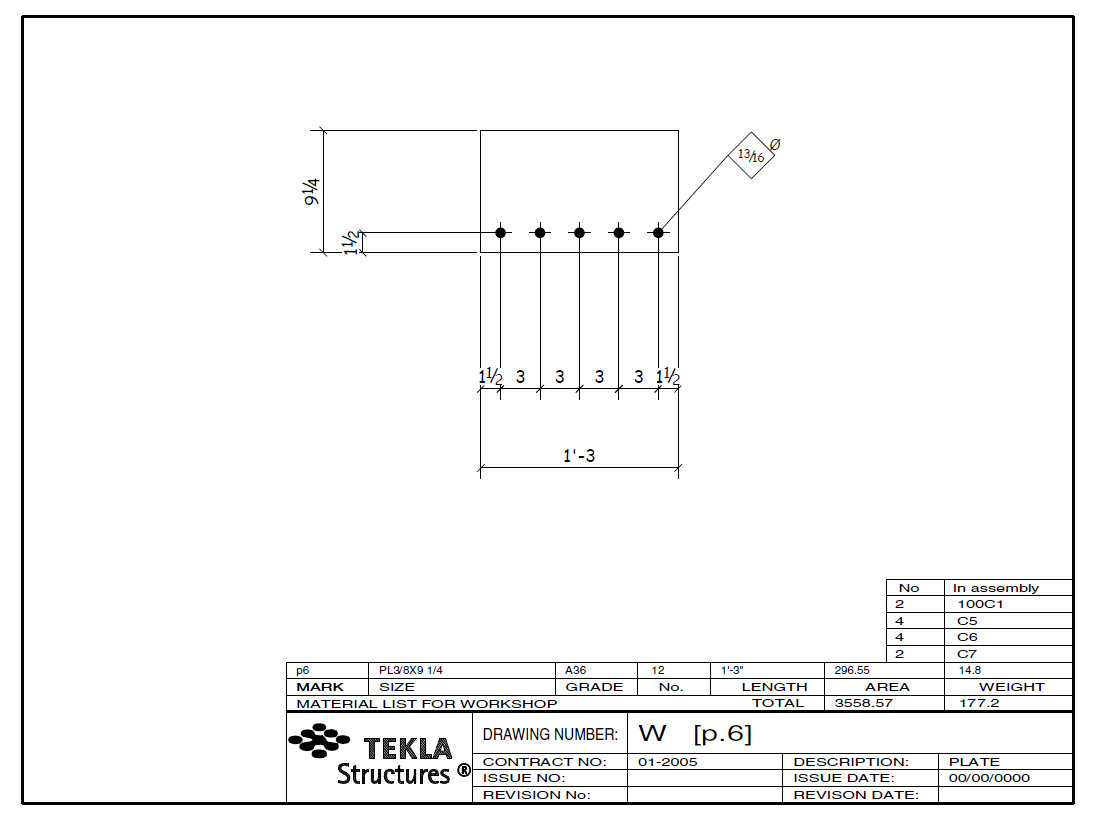

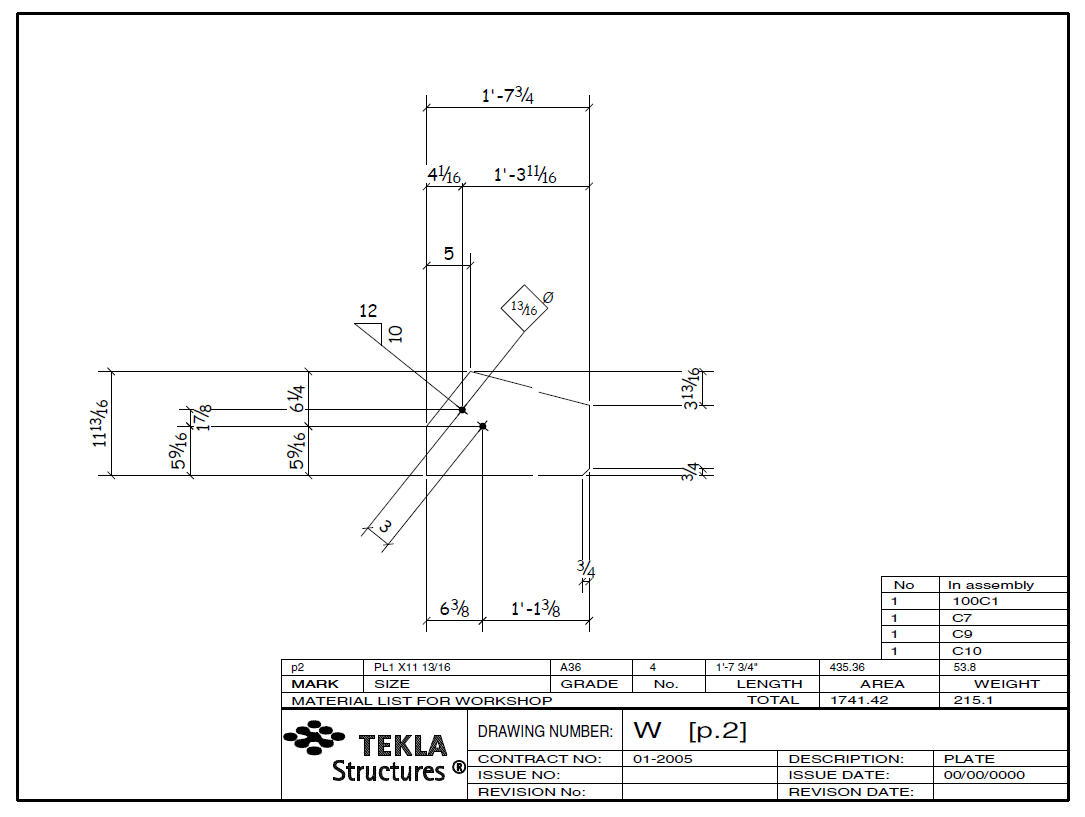

プレートを表す単品図 (3 つの例):
