단품도면의 예
단품도면이란 하나의 부재에 대한 제작 정보를 표시하는 공장용 도면입니다(일반적으로 용접부 미포함). 일반적으로 단품도면에는 A4 또는 인치 표준 크기 8.5"x 11.5" 등의 작은 시트 크기가 사용됩니다.
단품도면 생성에 대한 자세한 내용을 보려면 아래 링크를 클릭하십시오.
빠른 실행을 통해 단품도면, 조립도면 또는 콘크리트 부재도면 생성
마스터 도면 카탈로그에서 저장된 설정을 사용하여 단품, 조립 및 콘크리트 부재도면 생성
마스터 도면 카탈로그에서 규칙 집합 또는 마법사를 사용하여 도면 생성
단품도면 속성에 대한 자세한 내용은 단품도면 속성을 참조하십시오.
단품도면의 예

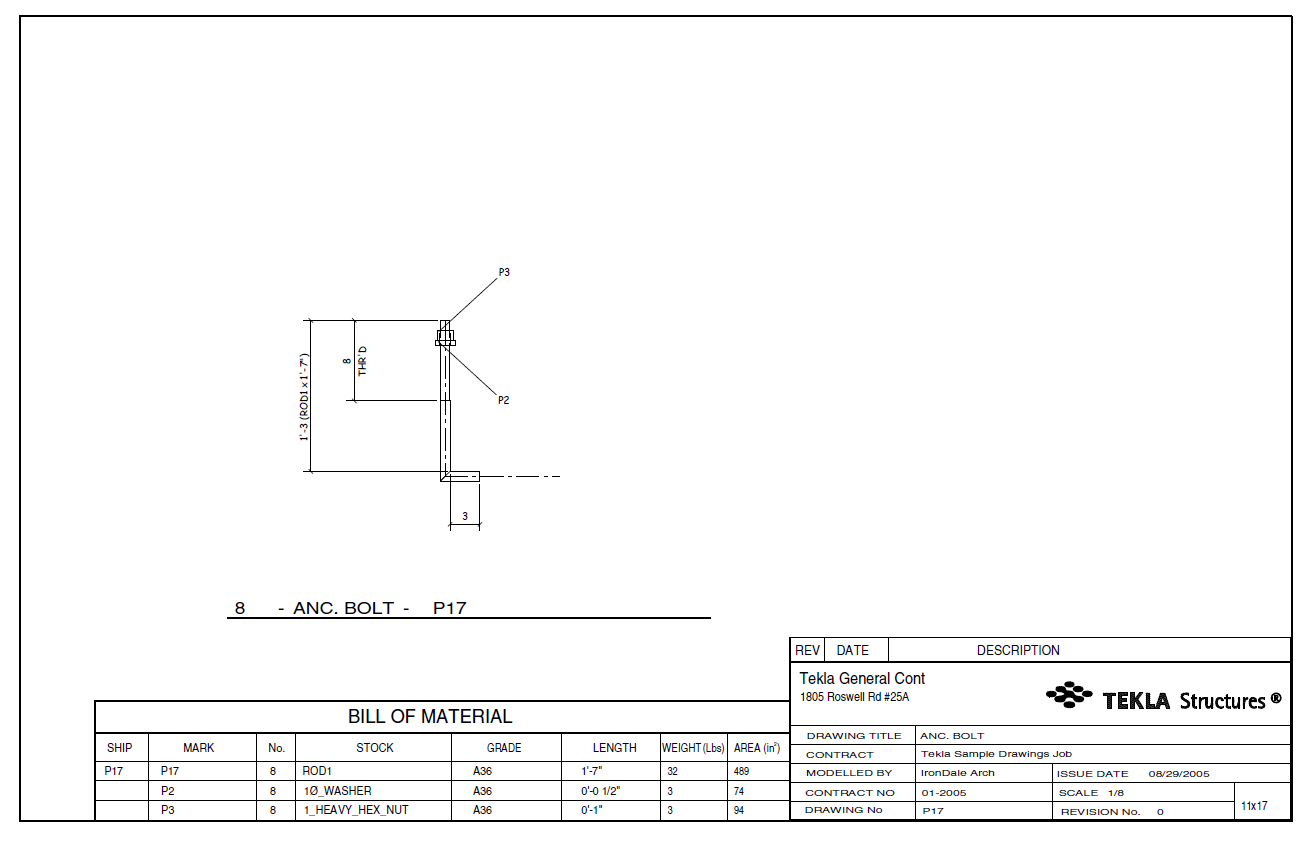

앵커 볼트를 표시하는 단품도면:

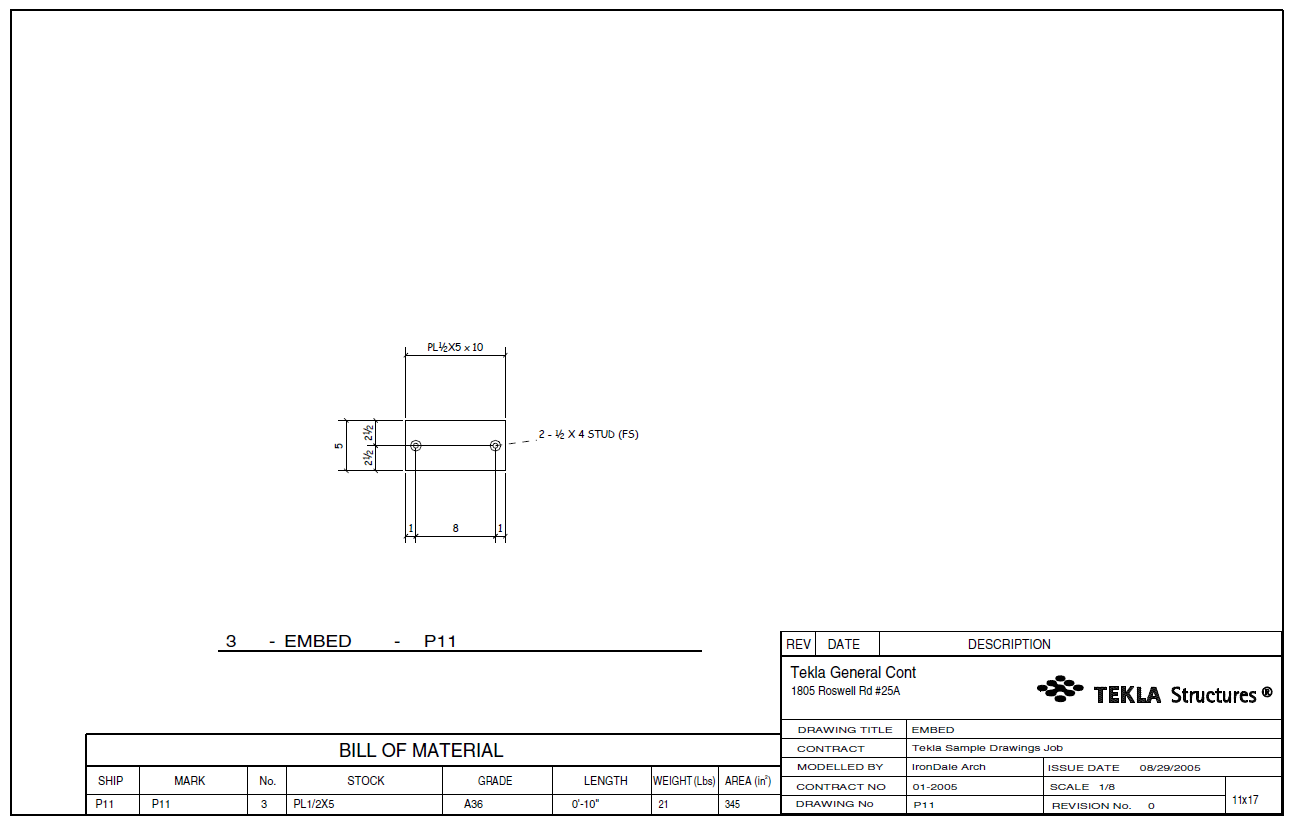

임베디드를 표시하는 단품도면:

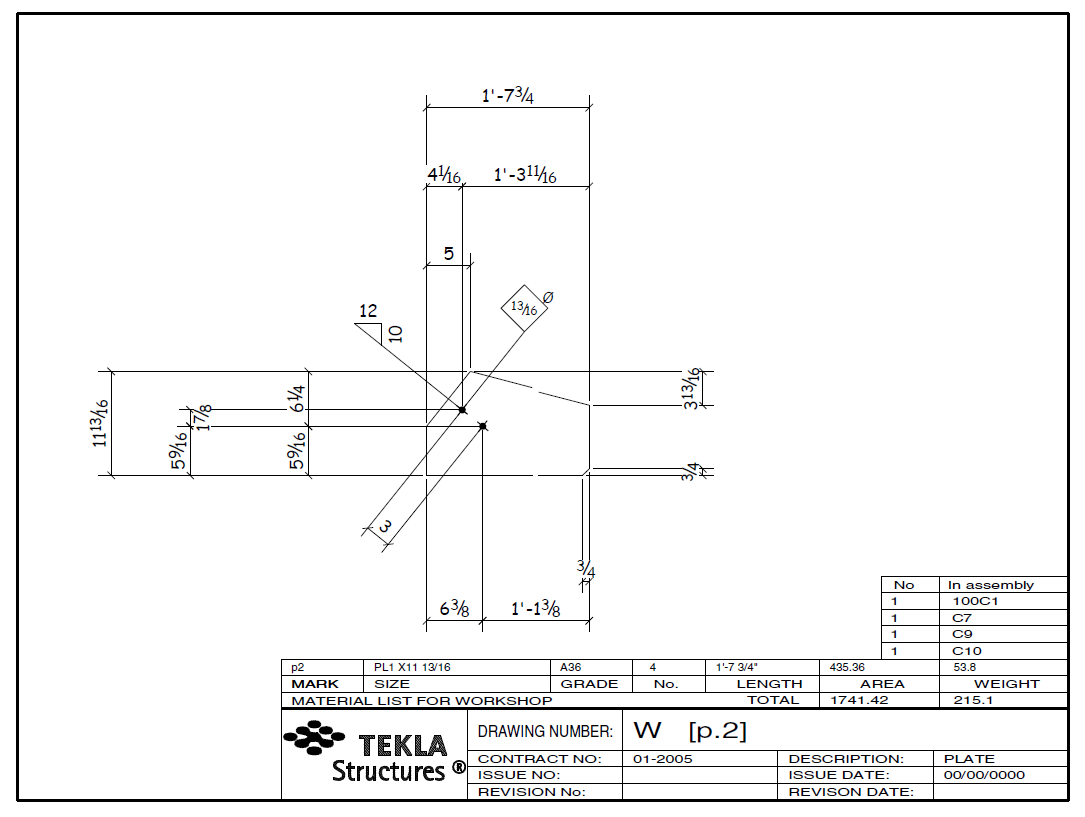

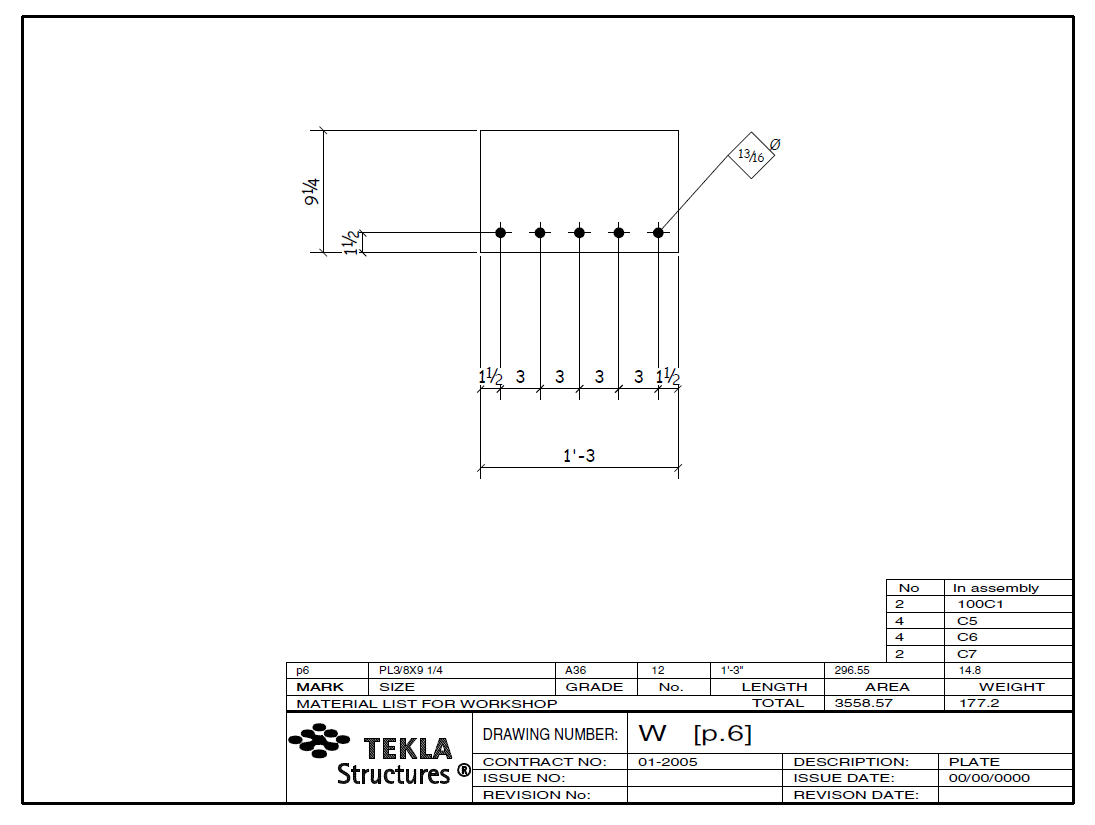

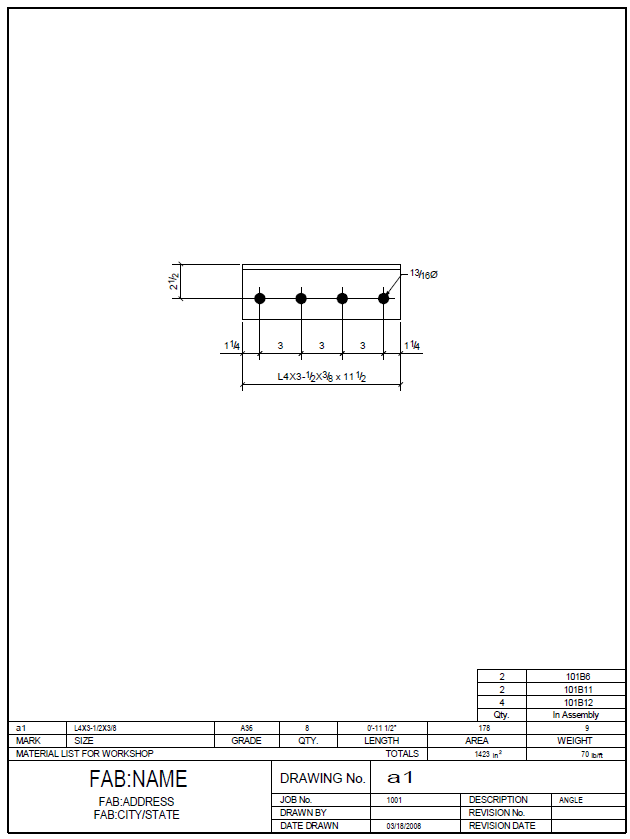

플레이트를 표시하는 단품도면(세 가지 예):
