カテゴリ

図面ビュー

断面図の回転を指定します。

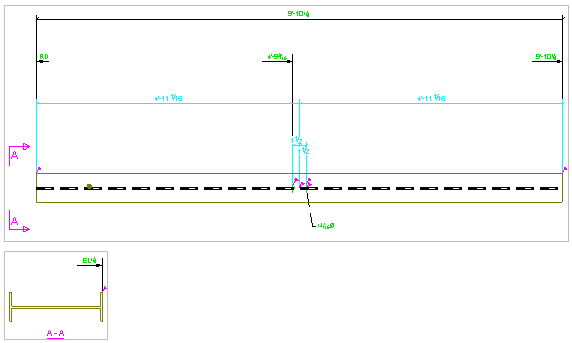

BY_SYMBOL_MAIN_VIEW (デフォルト) では、矢視記号が含まれるビューの方向が使用されます。 これは、自動的に作成された断面図にのみ適用されます。 手動で作成されたビューでは、作成元のビューと同じ回転が使用されます。

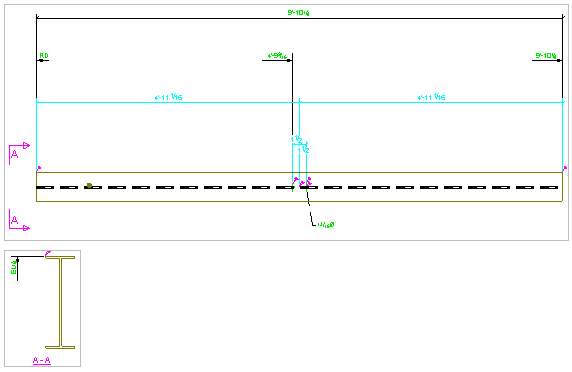

BY_MAIN_VIEW では、メインビューと同じ方向が使用されます。

この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
