Glissement des repères de cotation
Vous pouvez faire glisser librement des repères de cotation afin d'éviter tout recouvrement entre les cotations et les repères.
Notez que vous ne pouvez faire glisser que les cotations relatives, pas les cotations absolues.
Accédez à et vérifiez que Glisser-déposer le dessin est sélectionné.

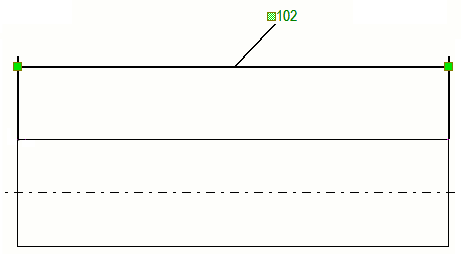

Sélectionnez la poignée, maintenez enfoncé le bouton gauche de la souris, puis faites glisser le repère à l'emplacement souhaité.
Tekla Structures ajoute automatiquement un trait de rappel au repère qui est déplacé de sa position d'origine.
Notez que si vous ne souhaitez pas dessiner un trait de rappel lorsqu'un texte de cotation est éloigné de la ligne de cotation, définissez l'option avancée XS_LEADER_LINE_TO_DRAGGED_DIMENSION_TEXT sur FALSE dans la catégorie Cotations - général de la boîte de dialogue Options avancées. La valeur par défaut est TRUE.
