塔 2 对角 (89)
塔 2 对角 (89) 创建将两个对角支撑连接到塔肢的螺栓组。要创建螺栓，您需要定义螺栓规线和边距，并指定各个螺栓的位置。
已创建的组件
-
螺栓
请注意，默认情况下此组件不会创建任何螺栓。您必须定义要创建的螺栓。
适用于
| 情形 | 描述 |
|---|---|
|
|
连接到塔肢的两个对角支撑 |
选择顺序
-
选择塔肢（主零件）。
-
选择第一个支撑。
-
选择第二个支撑。
-
单击鼠标中键创建节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
连接所有零件的螺栓组 |
|
2 |
将第一个支撑连接到塔肢的螺栓组 |
|
3 |
将第二个支撑连接到塔肢的螺栓组 |

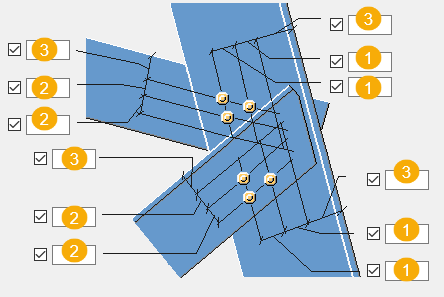

图片选项卡
使用图片选项卡可定义连接所有零件的螺栓组的尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边距 |
|
2 |
螺栓中心到支撑边缘的距离 |
|
3 |
螺栓之间的距离 |
如果您不输入任何尺寸，则使用 gauge_lines.dat 文件中定义的默认值。

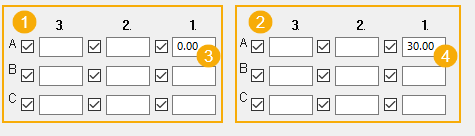

螺栓位置
| 描述 | |
|---|---|
|
1 |
第一个支撑的螺栓组 |
|
2 |
第二个支撑的螺栓组 |
|
3 |
输入 0 以在规线的交点处创建螺栓。 |
|
4 |
输入 1 或更高的值（例如 30 mm）可以沿规线移动螺栓，远离第一个或第二个对角支撑的支撑末端。 要将螺栓移向支撑边缘，请输入负值，例如 -10。 |
栓接方向
|
选项 |
描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
|
栓接方向 1 |
|
|
栓接方向 2 |

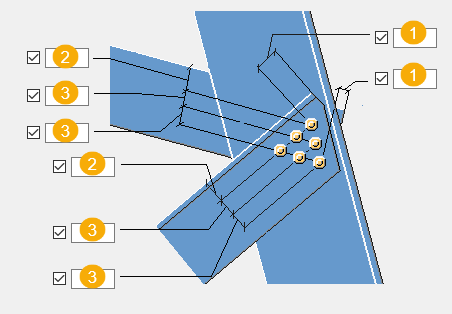

图片 2 选项卡
使用图片 2 选项卡可定义将第一个和第二个支撑连接到塔肢腿的螺栓组的螺栓创建、位置和栓接方向。
尺寸
| 描述 | |
|---|---|
|
1 |
螺栓之间的距离 |
|
2 |
螺栓之间的距离 |
|
3 |
螺栓组边距 |
螺栓位置
| 描述 | |
|---|---|
|
1 |
第一个支撑的螺栓组 |
|
2 |
第二个支撑的螺栓组 |
|
3 |
输入 0 以在规线的交点处创建螺栓。 |
|
4 |
输入 1 或更高的值（例如 30 mm）可以沿规线移动螺栓，远离第一个或第二个对角支撑的支撑末端。 要将螺栓移向支撑边缘，请输入负值，例如 -10。 |
栓接方向
|
选项 |
描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
|
栓接方向 1 |
|
|
栓接方向 2 |

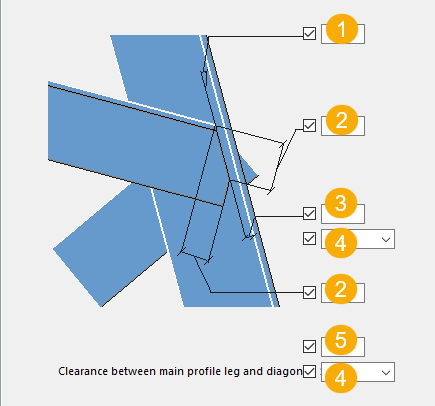

零件选项卡
使用零件选项卡可定义支撑水平肢的切割方式及尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
定义切割角度。 |
|
2 |
支撑的切割尺寸 |
|
3 |
到塔肢边缘的净距 |
|
4 |
切割选项 使用总是切割选项来切割支撑并创建到塔肢底部的净距。此选项会覆盖图片选项卡中定义的螺栓边距。 |
|
5 |
主截面肢和对角支撑之间的净距 |

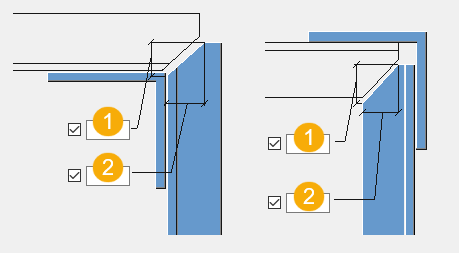

切割 d.1/切割 d.2 选项卡
使用切割 d.1 和切割 d.2 选项卡可定义支撑垂直肢的切割方式及尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
垂直切割尺寸 |
|
2 |
水平切割尺寸 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓属性。
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
槽孔
| 描述 | |
|---|---|
|
1 |
长孔的垂直尺寸 默认值 0 会创建圆孔。 |
|
2 |
长孔的水平尺寸 默认值 0 会创建圆孔。 |
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
区 1、2、3 的螺栓长度
为图片选项卡上定义的每个螺栓组定义螺栓的附加长度。
检查选项卡
使用检查选项卡可检查螺栓的间距及边距。
螺栓距离
垫板 1/垫板 2 选项卡
使用垫板 1 和垫板 2 选项卡可定义垫板的创建和属性。
零件属性
| 选项 | 描述 |
|---|---|
|
如何创建垫板 |
选择创建具有特定截面、多个截面的垫板，或选择 ASCII 文件名以使用文件中的定义。 如果您选择不，则不会创建垫板。 |
|
垫板 |
创建具有特定截面的垫板时，请定义垫板的厚度、宽度和高度。 |
|
厚度列表 |
创建具有多个截面的垫板时，请在此处输入垫板厚度。 定义垫板的宽度和高度。 |
|
文件名 |
通过选择 ASCII 文件名创建垫板时，请在此处输入文件名或选择您要使用的文件。 定义垫板的宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
评注 |
添加有关零件的评注。 |
