Tekla Structures

LandXML

您可以将 LandXML 参考模型插入到 Tekla Structures。支持的 LandXML 文件内容包括地形模型、公路和铁路走向图以及雨水系统。

您可以采用 .xml 格式从 Bentley InRoads、Autodesk Civil 和 Trimble Business Center 等应用中输出文件,然后在 Tekla Structures 中插入 .xml 文件作为参考模型。LandXML 格式会扩展 Tekla Structures 的功能,可以显示合并的模型,包括基础架构模型。Tekla Structures 支持 LandXML 1.2 方案和单精度浮点格式。

可以使用 LandXML 的建筑结构典型示例是当考虑桩长度时要利用的基石的表面。当估计挖掘需求时,也可以使用 LandXML。对于桥梁和民用结构设计任务,LandXML 格式也十分重要。

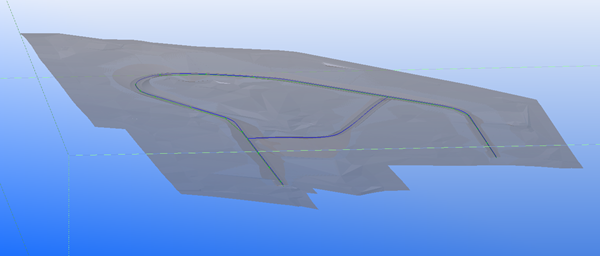

输入的 LandXML 参考模型的示例:

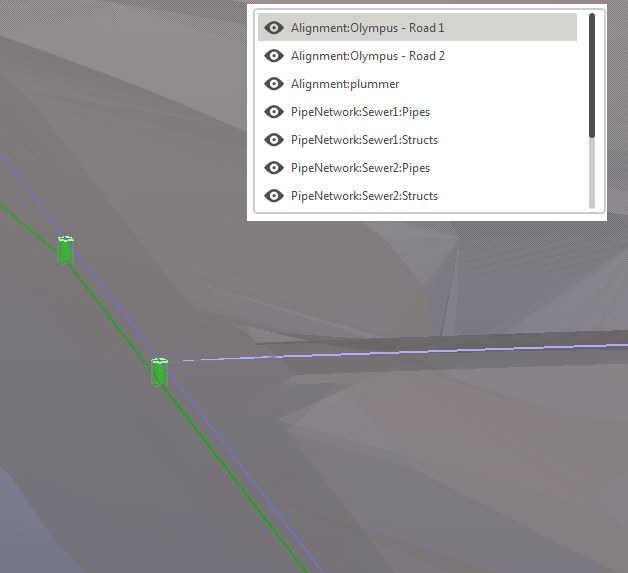

LandXML 参考模型中的层的示例:

限制

LandXML 功能不支持该格式的所有可能数据。它支持在 LandXML 1.2 方案中定义的原始数据的子集,例如对齐、地形模型和管道网络。

  • 表面在图纸中未正确显示。
  • 仅支持三角类型的表面。
  • 如果 LandXML 文件包含不支持的数据,将没有警告。
