Tekla Structures

LandXML

В Tekla Structures можно вставлять опорные модели из LandXML. К поддерживаемому содержимому файлов LandXML относятся модели рельефа, трассы автомобильных и железных дорог, а также системы ливневой канализации.

Можно экспортировать файлы в формате .xml из таких приложений, как Bentley InRoads, Autodesk Civil и Trimble Business Center, а затем вставлять эти файлы .xml в Tekla Structures в качестве опорных моделей. Формат LandXML расширяет возможности Tekla Structures, позволяя отображать объединенные модели, в том числе модели инфраструктуры. Tekla Structures поддерживает схему LandXML 1.2 и формат с плавающей запятой одиночной точности.

Типичный пример — использование модели LandXML в качестве поверхности скального основания для определения длины свай при проектировании здания. LandXML также можно использовать для определения объема выемки грунта. Формат LandXML также используется при проектировании мостов и объектов гражданского строительства.

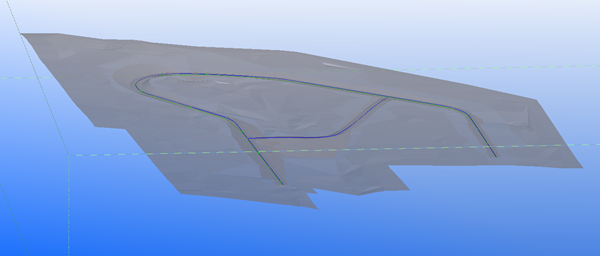

Пример импортированной опорной модели LandXML:

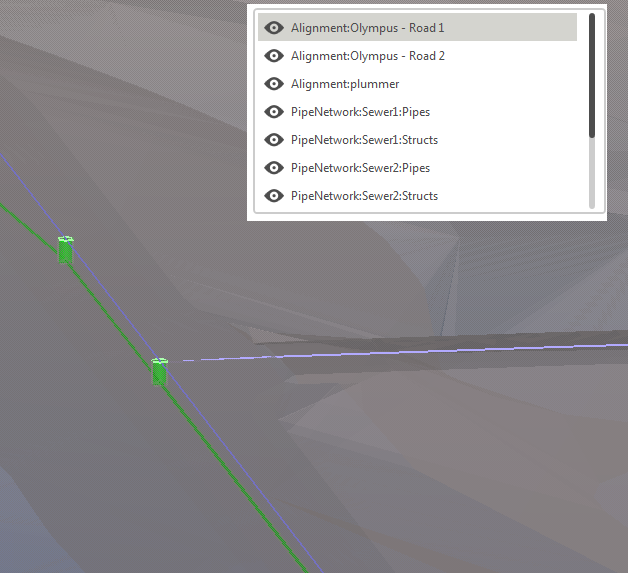

Пример слоев в опорной модели LandXML:

Ограничения

Функция импорта LandXML поддерживает не все данные, которые могут содержаться в этом формате. Поддерживается подмножество примитивов, определенных в схеме LandXML 1.2, в частности трассы, модели рельефа и сети трубопроводов.

  • Поверхности не отображаются на чертежах надлежащим образом.
  • Поддерживаются только поверхности триангуляционного типа.
  • Если файл LandXML содержит неподдерживаемые данные, предупреждение не выводится.
