Примеры комплексных чертежей
Комплексные чертежи — это производственные чертежи, на которых несколько чертежей отдельных деталей или сборок размещены на одном листе. Комплексные чертежи обычно выполняются на листах большого формата, например A1 или 24" x 36" (британский формат).
Создавать комплексные чертежи следует, когда требуется:
-
разместить на листе более одной сборки;
-
собрать на большом листе несколько чертежей отдельных деталей.
Комплексные чертежи можно создавать следующими способами:
- Создание пустых комплексных чертежей для присоединения или копирования видов на чертеже в созданные пустые комплексные чертежи
- Создание комплексных чертежей по выбранным деталям
- Создание комплексных чертежей из выбранных чертежей
Дополнительные сведения о различных способах создания комплексных чертежей см. в разделе Создание комплексных чертежей.

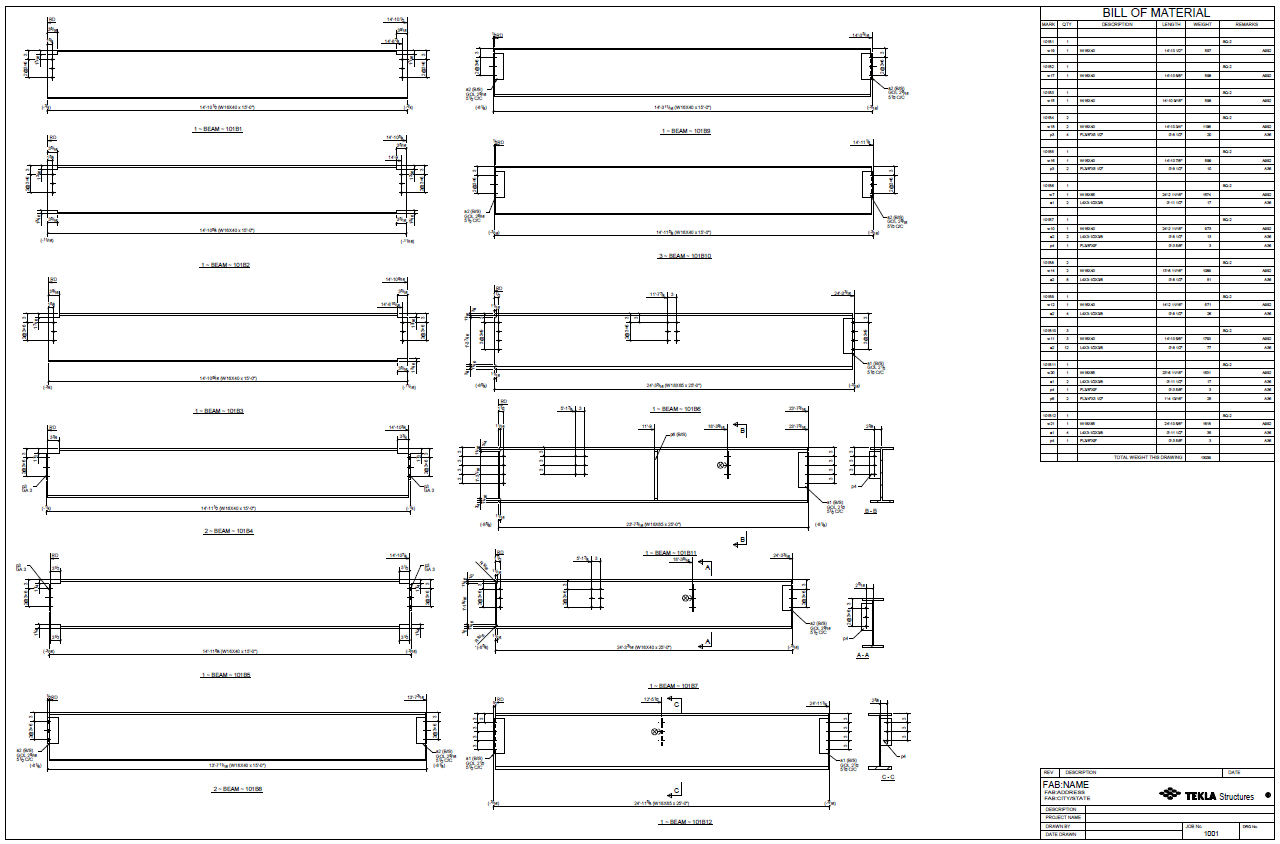

Ниже приведен пример комплексного чертежа, в который входит несколько сборок.
