Отображение и изменение видов чертежа
На любом из видов модели можно отобразить виды с выбранного чертежа, чтобы точнее понимать, где именно в 3D-модели находится вид чертежа, какое направление имеет вид, а также каковы пределы этого вида в 3D.
Как отобразить виды чертежа в модели
-
В режиме моделирования перейдите на вкладку Чертежи и отчеты, откройте Диспетчер документов и выберите в списке документов один или несколько чертежей. Затем нажмите кнопку Отображение в модели видов чертежей в верхнем правом углу окна Диспетчер документов. Будучи активированной, эта кнопка меняет цвет:
-

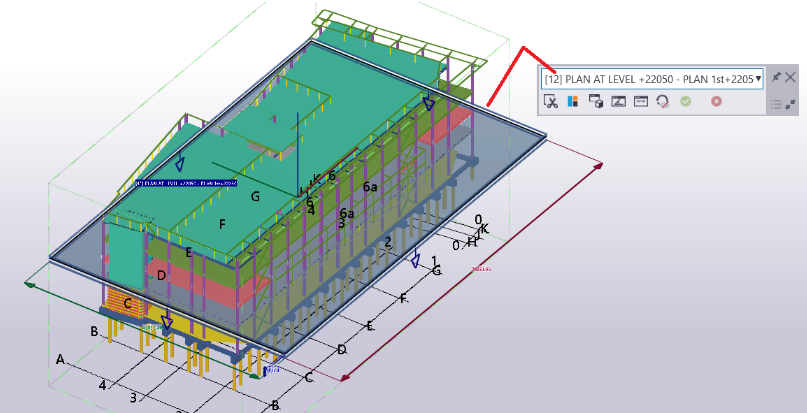

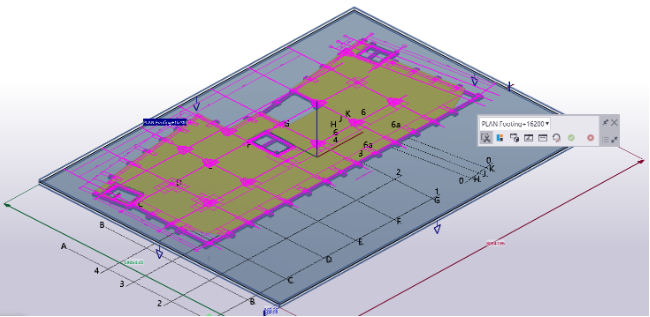

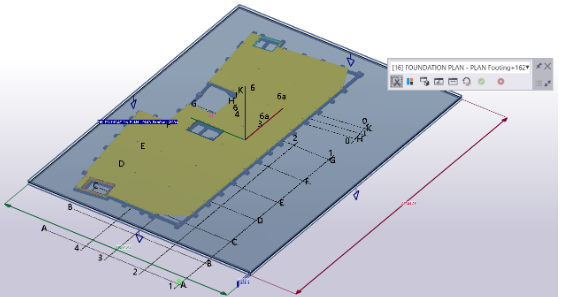

Виды с выбранных чертежей теперь отображаются в модели. Вы можете использовать прямое изменение для работы с пределами вида и плоскостью вида каждого вида, содержащегося на каждом выбранном чертеже на открытых в данный момент видах модели.
-
Когда режим Отображение в модели видов чертежей активен, при изменении выбранного набора чертежей команда Отображение в модели видов чертежей автоматически вызывается заново. Выбирая по одному чертежу, вы легко можете перебрать весь список чертежей и увидеть виды с этих чертежей в модели.
-
Чтобы отобразить в модели подпись с именем вида чертежа, наведите указатель мыши на кромку невыбранного вида или выберите вид чертежа.
Как работать с видами чертежа в модели
-
Вы можете выбрать интересующий вас вид на виде модели или на контекстной панели инструментов и работать с ним:
-
При выборе одного вида чертежа все остальные виды скрываются. Чтобы отменить выбор вида чертежа, удерживайте клавишу CTRL и щелкните кромку выбранного вида. Если вы хотите сохранить внесенные изменения в связанных чертежах, щелкните средней кнопкой мыши.
-
Размеры прямого изменения показывают ширину и высоту вида, а также глубину над плоскостью вида и под ней.
Эти размеры можно изменить, тем самым изменив вид чертежа.
-
Ручка прямого изменения под указателем мыши теперь выбирается вне зависимости от того, насколько уменьшен масштаб изображения. Раньше при уменьшении масштаба ручки не выбирались и не активировались.
-
Кромки, углы и грани вида чертежа, а также кромки плоскости вида можно перетаскивать, чтобы увеличить или уменьшить пределы вида.
Обратите внимание, что вы можете переопределить текущие переключатели привязки, удерживая клавишу SHIFT во время перетаскивания.
-
Для изменения выбранного вида можно пользоваться контекстной панелью инструментов:
-
Вкл./выкл. отсечение по ограничивающей рамке выбранного вида: создает шесть плоскостей отсечения, соответствующих пределам вида чертежа.
При изменении вида чертежа плоскости отсечения автоматически корректируются так, чтобы они по-прежнему соответствовали пределам вида.
Можно также использовать наложения снимков чертежей в сочетании с командой Отображение в модели видов чертежей и плоскостями отсечения, чтобы изолировать вид.
-
Вкл./выкл. выделение объектов, пересекающих ограничивающую рамку вида: Каждый объект, который приблизительно пересекает вид чертежа, окрашивается красным цветом, а каждый объект, который его не пересекает, становится полупрозрачным.
-
Отображение выбранного вида в качестве нового вида модели: создает новый временный вид модели, основанный на свойствах текущего вида модели. Направление камеры нового вида модели устанавливается в соответствии с направлением камеры выбранного вида чертежа.
-
Изменить угол зрения на выбранном виде в соответствие с текущим видом модели: устанавливает направление камеры выбранного вида чертежа в соответствии с направлением камеры текущего вида модели.
-
Обратить направление вида: изменяет направление камеры вида чертежа на противоположное.
Направление выбранного вида чертежа показано в виде прозрачных стрелок на четырех кромках плоскости вида.
-
Показать/скрыть ручки поворота: управляет видимостью ручек поворота вида чертежа в режиме прямого изменения.
Ручки-оси и ручки поворота позволяют перемещать или поворачивать вид чертежа в режиме прямого изменения.
По умолчанию ручки поворота скрыты.
-
Обновить чертеж: сохраняет внесенные в виды чертежей изменения на чертежах.
Внесенные в виды чертежей изменения сохраняются только при нажатии кнопки Обновить чертеж или щелчке средней кнопкой мыши. Вы можете отредактировать один вид чертежа, затем выбрать на виде модели другой вид чертежа и отредактировать его и только после этого нажать кнопку Обновить чертеж.
- Отменить изменения: отменяет все изменения на видах чертежа, не сохраненные нажатием кнопки Обновить чертеж.
-
-
Для завершения команды выберите Прервать или нажмите ESC. Если вы внесли изменения, но не сохранили их, вам будет предложено сохранить изменения или отменить их.
