Policzek-słupek-żebro (69)

Policzek-słupek-żebro (69) tworzy połączenie między podłużnicą schodów i słupkiem poręczy. Połączenie uwzględnia połączenie blachą ścinaną usztywniającą podłużnicę oraz połączenie blachy ścinanej słupka.

Utworzone obiekty

Blacha ścinana
Żebro
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Podłużnica połączona ze słupkiem za pomocą blachy ścinanej.

Kolejność wyboru

Wybierz element główny (podłużnica).
Wybierz element podrzędny (słupek).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Opis
1	Blacha ścinana usztywniająca podłużnicę
2	Blacha ścinana słupka

karta Obraz

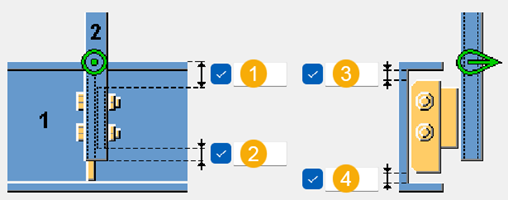

Na zakładce Obraz można określić wymiary połączenia.

Wymiary


	Opis
1	Odległość pionowa od górnej krawędzi blachy ścinanej słupka do górnej krawędzi podłużnicy.
2	Odległość pionowa od dolnej krawędzi blachy ścinanej słupka do końca cięcia słupka poręczy.
3	Odległość pozioma od górnej krawędzi żebra do podłużnicy.
4	Odległość pozioma od dolnej krawędzi żebra do podłużnicy.

karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Żebro	Grubość, szerokość i długość żebra.
Profil łączący	Grubość, szerokość i długość blachy ścinanej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.

karta Parametry

Na karcie Parametry można zdefiniować fazowanie blachy ścinanej, typ fazowania, pozycję słupka, pozycję połączenia oraz typ żebra.

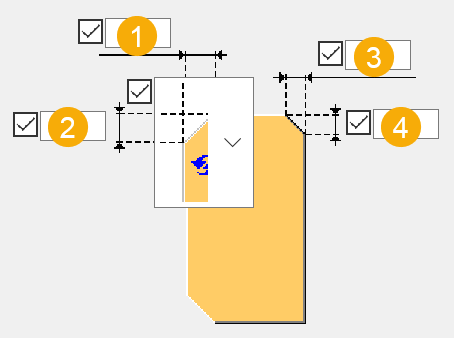

Fazowanie blachy ścinanej


	Opis
1	Wymiar poziomy fazowania blachy ścinanej.
2	Wymiar pionowy fazowania blachy ścinanej.
3	Wymiar poziomy zewnętrznego fazowania blachy ścinanej.
4	Wymiar pionowy zewnętrznego fazowania blachy ścinanej.

Typ fazowania


Opcja	Opis
	Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wypukłym
	Fazowanie łukiem wklęsłym

Położenie słupka


Opcja	Opis
	Domyślna Słupek jest tworzony na osi blachy ścinanej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Słupek jest tworzony po lewej stronie blachy ścinanej.
	Słupek jest tworzony na osi blachy ścinanej.
	Słupek jest tworzony po prawej stronie blachy ścinanej.

Lokalizacja połączenia


Opcja	Opis
	Domyślna Blacha ścinana znajduje się po prawej stronie blachy żebra. Ustawienia AutoDefault mogą zmienić tą opcję.
	Blacha ścinana znajduje się po prawej stronie blachy żebra.
	Blacha ścinana znajduje się po lewej stronie blachy żebra.

Typ żebra


Opcja	Opis
	Domyślna Połączenie o pełnej głębokości z żebrem jest przymocowane do podłużnicy. Ustawienia AutoDefault mogą zmienić tą opcję.
	Połączenie o pełnej głębokości z żebrem jest przymocowane do podłużnicy.
	Do podłużnicy przymocowana jest prosta blacha ścinana.

Karta Śruby

Karta Śruby umożliwia określenie wymiarów grupy śrub i właściwości śrub.

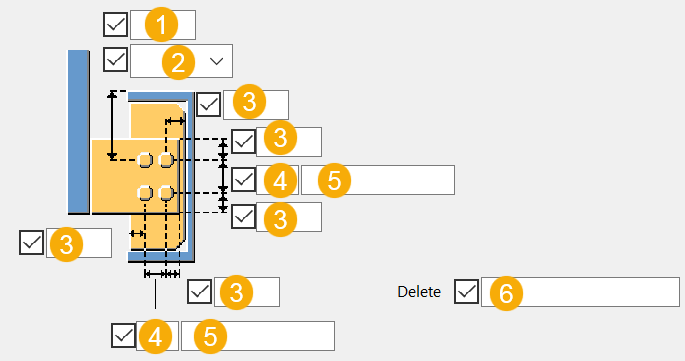

Wymiary grupy śrub


	Opis
1	Wymiar pozycji pionowej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.
