Profil boczny słupka (86)
Profil boczny słupka (86) tworzy profil łączący słupek z bokiem podłużnicy. Profil blachy jest przyspawany do podłużnicy, a słupek jest śrubowany do blachy.
Utworzone obiekty
-
Blacha łącząca
-
Blacha nośna
-
śruby
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Profil blachy jest przyspawany do podłużnicy, a słupek jest śrubowany do blachy. |
Kolejność wyboru
-
Wybierz element główny.
-
Wybierz element podrzędny.
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha nośna |

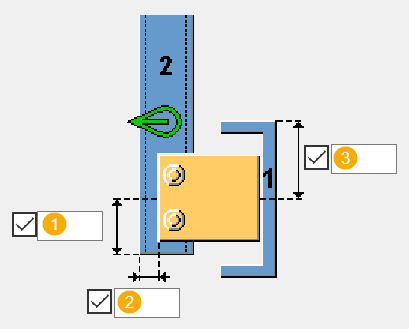

karta Obraz
Karta Obraz umożliwia określenie wymiarów połączenia.
Wymiary
| Opis | |
|---|---|
|
1 |
Odległość pionowa między dolną krawędzią elementu podrzędnego a osią blachy nośnej. Odległość wynosi domyślnie zero. |
|
2 |
Odległość pozioma między krawędzią elementu podrzędnego a krawędzią blachy nośnej. Odległość wynosi domyślnie zero. |
|
3 |
Pozycja pionowa blachy nośnej. Określ odległość od górnej krawędzi elementu głównego do os blachy nośnej. Domyślnie odległość jest równa odległości od górnej krawędzi elementu głównego do osi elementu głównego. |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis | Domyślna |
|---|---|---|
|
Blacha łącząca |
Grubość i szerokość blachy łączącej. |
Domyślnie blacha łącząca nie jest tworzona. Wprowadź grubość blachy, aby ją utworzyć. |
|
Blacha nośna |
Grubość i wysokość blachy nośnej. |
Domyślnie grubość jest równa 12 mm, a wysokość jest określona przez odległości śrub zdefiniowane na karcie Śruby. |
karta Parametry
Karta Parametry umożliwia określenie orientacji i fazowań blachy łączącej.
Typ blachy
| Opcja | Opis |
|---|---|
|
|
Domyślna Prostokątny Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Prostokątny |
|
|
Diamond |
|
|
trójkątna. |
|
|
Okrągła |
|
|
Prostokątna wg śrub Rozmiar blachy jest określany na podstawie wartości wprowadzonych na karcie Śruby. |
|
|
Okrągła wg śrub Rozmiar blachy jest określany na podstawie wartości wprowadzonych na karcie Śruby. |
Orientacja blachy w sytuacjach skośnych
| Opcja | Opis |
|---|---|
|
|
Domyślna Prostopadle do elementu podrzędnego Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Prostopadle do elementu podrzędnego |
|
|
Zorientowane wg elementu głównego |
Orientacja blachy
| Opcja | Opis |
|---|---|
|
|
Domyślna Poziomo Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Prostopadły |
|
|
Poziomo |
Typ fazowania
| Opcja | Opis |
|---|---|
|
|
Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe Umożliwia zdefiniowanie wymiarów poziomego i pionowego fazowania. |
|
|
Fazowanie okrągłe Określ promień fazowania. |

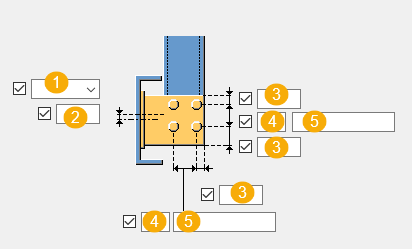

Karta Śruby
Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.
Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.
|
|
2 |
Wymiary pozycji poziomej grupy śrub. |
|
3 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
4 |
Liczba śrub. |
|
5 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Rozmieszczanie śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Rozmieszczenie równoległe |
|
|
Typ rozmieszczenia na przemian 1 |
|
|
Typ rozmieszczenia na przemian 2 |
|
|
Typ rozmieszczenia na przemian 3 |
|
|
Typ rozmieszczenia na przemian 4 |

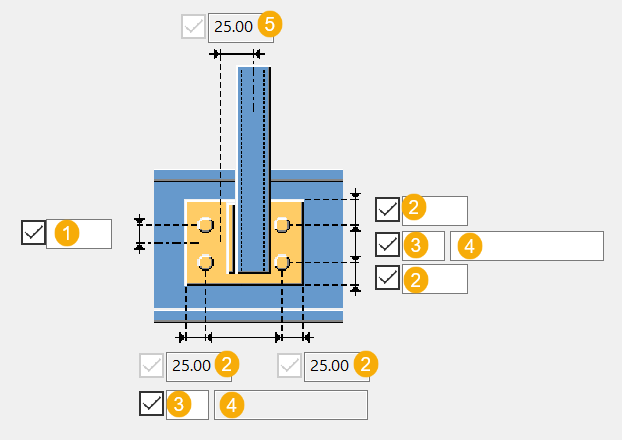

Zakładka Śruby S
Karta Śruby S umożliwia określenie wymiarów grupy śrub elementu podrzędnego i właściwości śrub.
Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Wymiar pozycji pionowej grupy śrub. |
|
2 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
3 |
Liczba śrub. |
|
4 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
5 |
Wymiary pozycji poziomej grupy śrub. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Rozmieszczanie śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Rozmieszczenie równoległe |
|
|
Typ rozmieszczenia na przemian 1 |
|
|
Typ rozmieszczenia na przemian 2 |
|
|
Typ rozmieszczenia na przemian 3 |
|
|
Typ rozmieszczenia na przemian 4 |
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
