Baluster trapboom schotjes (69)

Met Baluster - trapboom schotje (69) wordt een verbinding gemaakt tussen een trapboom en een baluster van een handregel. De verbinding bestaat uit een verstevigde verbinding tussen de afschuifklamp en de trapboom en een verbinding tussen de afschuifklamp en de baluster.

Gemaakte objecten

Afschuifklamp
Schotje
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Trapboom verbonden met een baluster met een afschuifklamp.

Volgorde van selectie

Selecteer het hoofdonderdeel (trapboom).
Selecteer het aansluitende onderdeel (baluster).

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	Verstevigde afschuifklamp trapboom
2	Afschuifklamp baluster

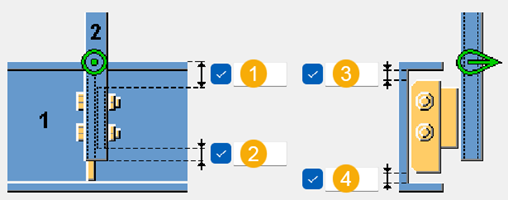

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.

Afmetingen


	Beschrijving
1	Verticale afstand van de bovenrand van de balusterafschuifklamp tot de bovenrand van de trapboom.
2	Verticale afstand van de onderrand van de afschuifklamp van de baluster tot het uitgesneden uiteinde van de handregelbaluster.
3	Horizontale afstand van de bovenrand van het schotje tot de trapboom.
4	Horizontale afstand van de onderrand van het schotje tot de trapboom.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Schotje	Dikte, breedte en lengte van het schotje.
Profiel verbinden	Dikte, breedte en lengte van de afschuifklamp.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Klasse	Onderdeelklassenummer.

Tabblad Parameters

Op het tabblad Parameters kunt u de afwerking van de afschuifklamp, het type afwerking, de positie van de baluster, de locatie van de verbinding en het type schotje definiëren.

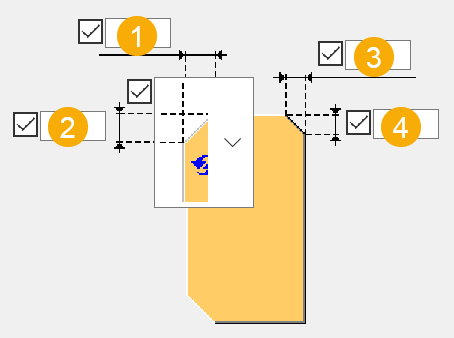

Afwerking afschuifklamp


	Beschrijving
1	Horizontale afmeting van de afwerking van de afschuifklamp.
2	Verticale afmeting van de afwerking van de afschuifklamp.
3	Horizontale afmeting van de buitenste afwerking van de afschuifklamp.
4	Verticale afmeting van de buitenste afwerking van de afschuifklamp.

Type afwerking


Optie	Beschrijving
	Standaard Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

Positie van de baluster


Optie	Beschrijving
	Standaard De baluster wordt op de hartlijn van de afschuifklamp gemaakt. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	De baluster wordt aan de linkerzijde van de afschuifklamp gemaakt.
	De baluster wordt op de hartlijn van de afschuifklamp gemaakt.
	De baluster wordt aan de rechterzijde van de afschuifklamp gemaakt.

Verbindingslocatie


Optie	Beschrijving
	Standaard De afschuifklamp bevindt zich aan de rechterzijde van het schotje. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	De afschuifklamp bevindt zich aan de rechterzijde van het schotje.
	De afschuifklamp bevindt zich aan de linkerzijde van de schotje.

Type schotje


Optie	Beschrijving
	Standaard Een schotje met volledige diepte wordt bevestigd aan de trapboom. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Een schotje met volledige diepte wordt bevestigd aan de trapboom.
	Aan de trapboom wordt een eenvoudige afschuifklamp bevestigd.

Tabblad Bouten

Gebruik het tabblad Bouten om de afmetingen van boutgroepen en de bouteigenschappen in te stellen.

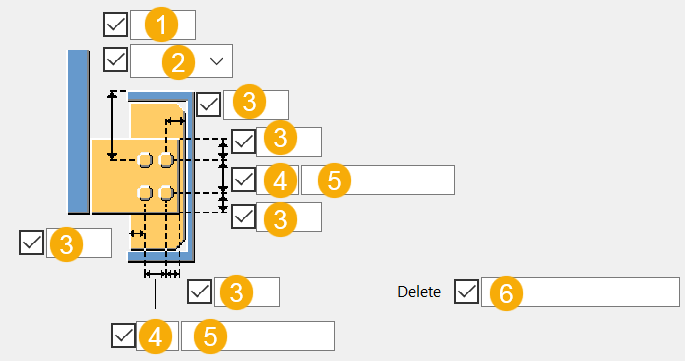

Maatlijnen van de boutgroep


	Beschrijving
1	Maatlijn voor de verticale positie van de boutgroep.
2	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Definieer welke bouten uit de boutgroep worden verwijderd. Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
