Przepływ pracy Tekla PowerFab Connector umożliwia bezproblemową i łatwą współpracę między firmami detalującymi a producentami konstrukcji stalowych używającymi Tekla PowerFab.

Przepływ pracy Tekla PowerFab Connector został opracowany w celu ograniczenia liczby telefonów i zapytań RFI oraz szybszego zatwierdzania dla kreślarzy zajmujących się detalowaniem współpracujących z producentami korzystającymi z Tekla PowerFab.

Na początek producent udostępnia Tekla PowerFab detalerowi aktualny katalog profili, materiałów i wykończeń oraz statusy producenta w czasie rzeczywistym za pośrednictwem pamięci masowej w chmurze.

Twoje ustawienia nie są zastępowane przez ustawienia producenta, system porównuje tylko model z ustawieniami producenta i informuje, jeśli używasz czegoś, co nie jest zgodne.

Jako osoba zajmująca się detalowaniem możesz wykonać następujące kroki w Tekla PowerFab Connector:

• Aby uzyskać dostęp do tych danych, wybierz producenta w Tekla Structures.

  Zobacz Ustawienia producenta.

• Sprawdź poprawność modelu względem ustawień producenta i zawartości produkcyjnej, aby zapewnić dokładność przesyłanych informacji. Zobacz Sprawdź poprawność pakietu Tekla PowerFab.

• Zmodyfikuj ustawienia dla każdego typu przesyłania. Zobacz poniżej:

  • Ustawienia kosztorysu
  • Ustawienia zamówienia
  • Ustawienia rysunków do zewnętrznej akceptacji
  • Ustawienia produkcji

• Możesz na dowolnym etapie projektu przesyłać pakiety związane z kosztorysem, zamówieniami, rysunkami i produkcją bezpośrednio z Tekla Structures do Tekla PowerFab . Aby umożliwić bezproblemową współpracę, wybierz projekt Trimble Connect, z którym Ty i producent jesteście połączeni. Zobacz Wysyłanie do producenta.

  Można wyeksportować pakiety lokalnie, aby sprawdzić dane lub przesłać je do producenta.

• Wyświetl wszystkie przesłane materiały i ich status dla bieżącego modelu i przekaż pakiety lokalne do chmury. Zobacz Wyświetlanie historii pakietów.

• Zarządzaj procesem zamówień za pomocą narzędzia Kontrola zamówień . Zobacz Kontrola zamówień.

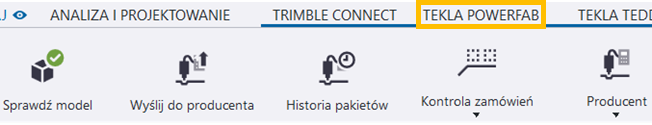

Narzędzie Udostępnianie statusu na karcie wstążki Trimble Connect ma przełącznik Pokaż tylko działania z Tekla PowerFab umożliwiający szybkie wyświetlanie statusu producenta. Udostępnianie statusu rejestruje stan działań w usłudze w chmurze i udostępnia je współpracownikom projektu bez żadnych działań ręcznych. Zobacz Ustawianie i udostępnianie statusów obiektów modelu za pomocą Udostępnianie statusu.

Nie musisz mieć Tekla PowerFab producentów w swoim regionie, aby Twoi Tekla Structures detaliści mogli skorzystać z tego przepływu pracy.

Aby uzyskać kompleksowy krótki przewodnik zawierający oba kroki konfiguracji przepływu pracy (Tekla Structures i Tekla PowerFab), zobacz Tekla Connector.

Aby obejrzeć filmiki opisujące kompleksowy przepływ pracy, zobacz:

• Usprawnienie procesów pracy w produkcji: Tekla Structures do PowerFab za pomocą Tekla Connector
• Używanie Tekla Connector pomiędzy Tekla PowerFab i Tekla Structures
