Eksport rysunku w formacie 2D DWG, DXF lub DGN

Możesz eksportować rysunki Tekla Structures w formacie 2D DWG, DXF i DGN v8. Można eksportować wiele rysunków naraz.

Eksportowanie rysunku jest wykonywane w oparciu o obiekty. Jeśli np. eksportujesz obiekt prostokątny narysowany z użyciem linii ukrytych, otrzymasz w efekcie obiekt prostokątny rysowany linią przerywaną. W przypadku starego eksportu do pliku DWG opartego na liniach powstałoby w wyniku wiele osobnych, krótkich linii prostych. Kreskowanie również jest eksportowane jako obiekty kreskowań w programie CAD, a nie jako osobne linie.

Korzystając z eksportu rysunku do pliku DWG/DXF/DGN można:

z łatwością określić warstwy lub poziomy eksportu dla różnych obiektów, aby np. oddzielać ramki znaków od tekstu znaku i linii odniesienia;
użyć filtrów, aby oddzielić jedne elementy od drugich
użyć warstw lub poziomów eksportu, które zostały wstępnie zdefiniowane w standardowych ustawieniach warstwy/poziomu CAD
używać punktów bazowych i współrzędnych modelu;
osadzać obrazy w pliku eksportu, aby nie były eksportowane jako łącza.

Eksport rysunku nie wykorzystuje konwersji czcionek, a powstałe czcionki odpowiadają dokładnie czcionkom, które zdefiniowano i które widzisz na rysunku Tekla Structures. Dzięki opcji zaawansowanej XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT możesz kontrolować, który system wysokości czcionki ma być używany w rysunkach, wysokość czcionki CAP lub wysokość czcionki em.

Określanie ustawień eksportu i eksportowanie plików DWG, DXF lub DGN

Rozpocznij eksport w dowolny z następujących sposobów:
- W menu Plik kliknij Eksport > Rysunki, a następnie wybierz rysunki z wyświetlonej listy Menedżer dokumentów.
- Kliknij Rysunki i raporty > Menedżer dokumentów, wybierz rysunki, które chcesz wyeksportować z listy Menedżer dokumentów, kliknij prawym przyciskiem myszy i wybierz Eksport lub kliknij Eksport przycisk u dołu. Polecenie Eksport jest niedostępne w przypadku otwarcia okna Menedżer dokumentów w trybie rysunku.
- Na otwartym rysunku w menu Plik kliknij Eksportuj rysunki.

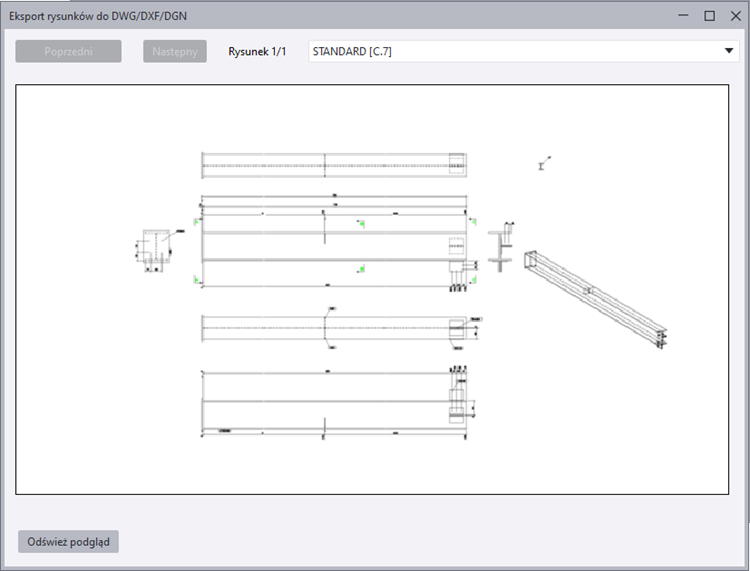

Kliknij Otwórz podgląd, aby wyświetlić okno podglądu, w którym można również zmienić wyświetlony rysunek, jeśli wybrano wiele rysunków do eksportu. Aby po raz pierwszy wyświetlić podgląd, kliknij Odśwież podgląd. Podgląd można odświeżyć ponownie, klikając Odśwież podgląd. Podgląd nie odświeża się automatycznie, ponieważ mogłoby to trwać bardzo długo.
Na liście Zapisz wczytaj zapisane uprzednio lub zdefiniowane wstępnie ustawienia eksportu.
Jeśli chcesz zapisać zmodyfikowane ustawienia pod inną nazwą w celu ich używania w przyszłości, wprowadź nazwę nowego pliku ustawień i kliknij Zapisz.
W polu Lokalizacja pliku określ lokalizację eksportowanych plików DWG.

Domyślną lokalizacją eksportowanych plików jest folder bieżącego modelu. Domyślnym folderem można także sterować za pomocą opcji zaawansowanej XS_DRAWING_PLOT_FILE_DIRECTORY. Możesz zdefiniować względną lokalizację pliku, dodając .\ przed nazwą folderu wyjściowego. Określony folder wyjściowy zostanie zapisany w ustawieniach. Wybranie Po zakończeniu otwórz folder otwiera folder eksportu po eksporcie.
Na liście Typ pliku wybierz pozycję DWG, DXF lub DGN (V8).
W przypadku eksportu DWG i DXF wybierz wersję, która będzie używana podczas eksportu.
Istnieje kilka wersji formatów AutoCAD lub DXF dostępnych do eksportu DWG lub DXF, a wersja 2010 jest domyślna. Nie można wybrać konkretnej wersji eksportu DGN.

W razie potrzeby określ inne ustawienia na karcie Opcje:


Przedrostek pliku Przyrostek pliku	Umożliwia wprowadzanie określonego przedrostka lub przyrostka, który ma zostać dołączony do nazwy pliku. Zmiany są odzwierciedlane w podglądzie nazwy pliku. Eksport rysunku obsługuje następujące opcje zaawansowane specyficzne dla typu rysunku, których można używać, aby zmienić nazwę eksportowanego pliku: `XS_DRAWING_PLOT_FILE_NAME_A` `XS_DRAWING_PLOT_FILE_NAME_C` `XS_DRAWING_PLOT_FILE_NAME_G` `XS_DRAWING_PLOT_FILE_NAME_M` `XS_DRAWING_PLOT_FILE_NAME_W` Aby uzyskać więcej informacji na temat wartości, które można nadać tym opcjom, zobacz Dostosowywanie nazw plików wydruku.
Współrzędne obszaru modelu	Układ współrzędnych określa sposób eksportowania widoków rysunku w układzie współrzędnych CAD. Wybierz jedną z następujących opcji: Lokalny: Umożliwia eksportowanie rysunku do punktu zero w układzie współrzędnych programu CAD. Opcja ta wyznacza współrzędne lokalne, korzystając z lewego dolnego narożnika pierwszej ramki widoku. Jeśli ramka zostanie rozszerzona, współrzędne lokalne zostaną przesunięte. Model: Powoduje dopasowanie punktu zero w Tekla Structures do punktu zero w programie CAD, a następnie odpowiednie obrócenie układu współrzędnych programu CAD zgodnie ze współrzędnymi X i Y. Współrzędne Z nie są obsługiwane. Punkt bazowy: <nazwa_punktu_bazowego>: Dopasowuje wybrany punkt bazowy do punktu zero w programie CAD i odpowiednio obraca układ współrzędnych programu CAD. Punkty bazowe wyznacza się w modelu Tekla Structures po kliknięciu Plik > Właściwości projektu > Punkty bazowe . Współrzędne Z nie są obsługiwane. UWAGA: Punkty bazowe działają tylko w widokach płaskich na rysunkach zestawczych. Aby umieścić obiekty w przestrzeni modelu we współrzędnych X, Y i Z, tak aby w pełni odpowiadały położeniu obiektów modelu, ustaw opcję zaawansowaną XS_DWG_EXPORT_3D_MODEL_COORDINATES na `TRUE`.
Aktualizuj tylko linie rysunku Tekla Structures	Zaktualizuj zawartość rysunku Tekla Structures i zachowaj w tym samym pliku nienaruszoną inną zawartość, która została utworzona w programie CAD. Aktualizacja obejmuje bloki (grupy lub komórki) utworzone w Tekla Structures. To ustawienie jest wyświetlane tylko wtedy, gdy opcja zaawansowana XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION została ustawiona na `TRUE`. Aby użyć tego ustawienia, trzeba już mieć wyeksportowany ten sam rysunek, a konfiguracja warstw/poziomów i szablon warstwy muszą być identyczne jak podczas poprzedniego eksportu. Wszystkie linie CAD, które zostały poprzednio dodane, pozostaną w pliku, a zaktualizowana zostanie tylko zawartość pochodząca z Tekla Structureschyba, że edycja odbywała się w edytorze bloków CAD. W przypadku edycji zawartości bloku (obiektu CAD), a następnie wybrania opcji Aktualizuj tylko linie rysunku Tekla Structures cały blok zostanie ponownie zapisany, a zmiany dokonane w obiekcie CAD nie zostaną zachowane. Aby zachować zmiany wprowadzone w programie CAD, należy rozbić blok przed rozpoczęciem jego edycji. Z tego ustawienia można skorzystać, jeśli np. po pierwszym eksporcie rysunku z Tekla Structures dodano bloki tytułu rysunku i chcesz je teraz zachować w obecnej postaci, a zaktualizować tylko obiekty wyeksportowane z Tekla Structures.
Osadź obrazy w pliku	Umożliwia osadzanie wszystkich obrazów wewnątrz pliku eksportu. Dzięki temu w ramach eksportu nie są tworzone oddzielne pliki obrazów.
Rozgrupuj obiekty w blokach (DWG, DXF) Rozgrupuj obiekty we współdzielonych komórkach (DGN)	Eksportuj obiekty graficzne jako pojedyncze obiekty, zamiast bloków czy udostępnionych komórek. Na przykład linia, kreskowanie i prostokąt zostaną wyeksportowane jako obiekt linii, obiekt kreskowania i obiekt prostokąta, a nie jako bloki lub komórki współdzielone. Wybór tej opcji powoduje wyłączenie opcji Aktualizuj tylko linie rysunku Tekla Structures.
Uwzględnij widoki poza ramką rysunku	Umożliwia wybranie, czy w eksporcie mają zostać uwzględnione widoki rysunku znajdujące się poza obszarem rysunku. Po zaznaczeniu pola wyboru w eksporcie zostaną uwzględnione widoki znajdujące się poza obszarem rysunku. Jeśli to pole wyboru nie zostanie zaznaczone, eksport wyklucza widoki rysunku znajdujące się poza obszarem rysunku. Domyślnie to pole wyboru nie jest zaznaczone. Widoki znajdujące się częściowo wewnątrz obszaru rysunku są zawsze domyślnie eksportowane. Po zaznaczeniu pola wyboru Uwzględnij widoki poza ramką rysunku podgląd eksportu zostanie powiększony, aby wyświetlić wszystkie uwzględnione widoki.
Rysunek jako zrzut ekranu w obszarze modelu CAD	Eksportuj rysunek Tekla Structures w skali do obszaru modelu do pliku CAD. Gdy używana jest opcja Rysunek jako zrzut ekranu w obszarze modelu CAD, współrzędne modelu, globalne i punktu bazowego oraz przełącznik przestrzeni papieru/przestrzeni współrzędnych w ustawieniach warstwy/poziomu będą ignorowane. Jeśli rysunek ma połączone lub skopiowane widoki, a użytkownik nie wybrał opcji Rysunek jako zrzut ekranu w obszarze modelu CAD, widoki rysunku mogą zostać umieszczone jeden nad drugim, a granice widoku mogą nie być dokładne w wynikowym pliku DWG. Dzieje się tak, ponieważ widoki rysunku nie są koncepcyjnie tym samym co rzutnie w obszarze papieru w formacie DWG, DXF lub DGN. Jeśli istnieją skrócone widoki na rysunku, a obiekty są umieszczane w skali 1:1, końce zostaną rozciągnięte, aby dopasować obiekty do faktycznego rozmiaru elementu. Wybierz opcję Rysunek jako zrzut ekranu w obszarze modelu CAD, aby uniknąć rozciągania skróconego widoku w przestrzeni modelu CAD. Przestrzeń rysunku w oprogramowaniu CAD zachowa skracanie widoku.
Skala	Określ skalę dla eksportowanego pliku DWG, DXF lub DGN. Ta opcja jest dostępna tylko wtedy, gdy zaznaczono pole Rysunek jako zrzut ekranu w obszarze modelu CAD wyboru. Na przykład, jeśli w przypadku rysunku między współrzędnymi 0,0 i 800 zdefiniuje się skalę 5, wynikowy plik DWG będzie 5 razy większy i będzie umieszczony między współrzędnymi 0,0 i 4000. Inny przykład: w przypadku ustawienia skali widoku rysunku w Tekla Structures na 1:50 i jeśli rysunek ma zostać wyeksportowany w skali 1:1, użycie opcji wartości skali opcji eksportu 50 da oczekiwany wynik. Jeśli ustawiono opcję zaawansowaną XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION na `TRUE`, Tekla Structures próbuje zachować początek DWG, DXF lub DGN w tym samym położeniu co początek widoku rysunku. Można to wykonać jedynie w rzutach i widokach elewacji. Jeśli rysunek zawiera więcej niż jeden widok płaski lub przekrój, Tekla Structures umieści początek DWG, DXF, DGN w lewym dolnym rogu ramki rysunku. Więcej informacji na temat definiowania skali eksportu można znaleźć w artykule „Współczynnik skali eksportu rysunku dla DWG/DXF”.

Na karcie Reguły warstw(DWG, DXF) lub Reguły poziomów (DGN) możesz wyraźnie wskazywać warstwy, do których mają być eksportowane inne obiekty modelu i rysunku lub elementy obiektów. Możesz na przykład wyeksportować kontury na inną warstwę lub poziom niż wypełnienia i kreskowania.

Możesz też określać, czy kolor, styl i grubość linii będą pochodzić z ustawień Tekla Structures, czy z ustawień docelowej warstwy określonych w pliku DWG, DXF lub DGN. Jeśli wybierzesz ustawienia Tekla Structures, Tekla Structures kolor, styl i grubość linii pozostaną dokładnie takie, jakie widzisz na rysunku Tekla Structures i nie będzie można modyfikować żadnej funkcji je tylko do eksportu rysunków.
Aby zastosować szablon, należy użyć listy Warstwa docelowa z DWG (DWG, DXF) lub Poziomy docelowe z DGN (DGN), aby wskazać plik szablonu. Jeśli wybrano plik szablonu, to posłuży on do określenia warstwy lub poziomu. Szablon DWG nie powinien zawierać żadnych obiektów CAD, a tylko same ustawienia warstw lub poziomów, chyba że znajdujące się w nim obiekty mają być widoczne na rysunkach wyeksportowanych przy użyciu tego szablonu. Możesz np. używać standardowego pliku DWG ze wszystkimi określonymi wstępnie warstwami. Eksport DGN wykorzystuje pliki źródłowe jako szablony w eksporcie. Plik źródłowy to pusty plik projektu z odpowiednimi ustawieniami.

Można wprowadzić ciąg „.\”, a za nim nazwę pliku. W takim przypadku Tekla Structures wyszukuje plik najpierw w folderach modelu, projektu i firmowym, następnie w folderze wskazanym przez opcję zaawansowaną XS_DRIVER, później w folderze systemowym, a na koniec w folderze ustawień użytkownika.

Do czasu znalezienia i załadowania szablonu obok przycisku Przeglądaj... wyświetlany jest komunikat o błędzie.

Gdy zostanie wczytany nowy plik szablonu, pola warstwy docelowej lub poziomu będą krótko zabarwione na żółto. Jeśli w pliku nie ma żadnych dostępnych warstw lub poziomów, pola szablonu będą miały kolor czerwony.
Dodaj reguły:
- Aby dodać nową regułę, kliknij przycisk Dodaj po prawej stronie lub skopiuj wybraną regułę, klikając przycisk Kopiuj.
- Aby przesunąć regułę w górę lub w dół w zestawie, kliknij przycisk Przesuń w górę lub Przesuń w dół. Można wybrać wiele reguł.
- Aby usunąć regułę, zaznacz ją i kliknij Usuń. Można usuwać wiele reguł naraz.

Określ zawartość reguły:


Obiekty	Wybór obiektów, które mają zostać wyeksportowane. Niektóre obiekty, np. znaki elementów sąsiednich, są obecne w znakach i nie są wyszczególnione osobno. Aby były one oddzielone w eksporcie, należy użyć opcji Filtr obiektów i utworzyć kilka reguł znaków dotyczących elementów i elementów sąsiednich. Aby uwzględnić wszystkie inne składniki, których brak na liście Obiekty, należy na końcu listy reguł dodać regułę obiektu Wszystko, ponieważ reguły są odczytywane w kolejności, w jakiej są wymienione na liście. Aby wyeksportować sekcje wylewania, należy włączyć je w modelu, ustawiając opcję zaawansowaną XS_ENABLE_POUR_MANAGEMENT na `TRUE`.
Filtr prezentacji	Umożliwia określanie, którego elementu obiektów ma dotyczyć dana reguła. Można również wybrać Wszystko. Ustawienia opcji Filtr prezentacji zmieniają się w przypadku różnych typów obiektów. Nie można dodać więcej niż jednego filtra na regułę. Aby np. oddzielić ramki znaków od tekstu znaków, należy utworzyć dwie reguły dla znaków i w pierwszej wybrać dla opcji Filtr prezentacji ustawienie Tekst, a w drugiej — ustawienie Ramki. Przykład podano poniżej w sekcji "Przykład reguł warstw DWG".
Filtr obiektów	Wczytaj pliki atrybutów filtra wyboru, które zostały skonfigurowane w bieżącym modelu. Pliki atrybutów filtra są wczytywane tylko z bieżącego folderu modelu, a nie z folderów projektu lub firmowego.
Warstwa docelowa (DWG, DXF) Poziom docelowy (DGN)	Jeśli nie masz szablonów DWG lub chcesz utworzyć własne warstwy lub poziomy, wpisz nową nazwę warstwy lub poziomu w polu Warstwa docelowa lub Poziom docelowy bądź wybierz z listy używaną już wcześniej warstwę lub poziom. Po dodaniu szablonu jego warstwy lub poziomy pojawiają się na liście Warstwa docelowa lub Poziom docelowy. Gdy zostanie wczytany nowy plik szablonu, pola warstwy docelowej lub poziomu będą krótko zabarwione na żółto. Jeśli w szablonie nie ma żadnych dostępnych warstw lub poziomów, pola będą miały kolor czerwony.
Kolor Styl linii Grubość linii	Umożliwia określanie, czy linie rysunku mają być pobierane z ustawień Tekla Structures, czy z szablonu.
Obszar arkusza (DWG, DXF) Obszar współrzędnych (DGN)	Aby poprawnie narysować obiekty rysunkowe w obszarze arkusza (DWG, DXF) lub obszarze współrzędnych (DGN) w eksportowanym pliku (a nie poprzez portal widoku), wybierz pole wyboru Obszar arkusza lub Obszar współrzędnych. Jeśli to pole wyboru nie jest zaznaczone, w przestrzeni papieru lub przestrzeni współrzędnych będzie istniał tylko portal z przestrzeni modelu. Zalecamy umieszczanie adnotacji do rysunku, np. znaków, wymiarów i tekstów, wyłącznie w obszarze arkusza lub współrzędnych. Dzięki temu będą one wyświetlane prawidłowo, np. gdy element zostanie przycięty w widoku rysunku Tekla Structures.
Uwzględnij	Aby dodać regułę do eksportu, należy zaznaczyć pole wyboru Uwzględnij obok reguły po lewej. Jeśli nie chcesz eksportować niektórych obiektów, po prostu usuń zaznaczenie tego Uwzględnij pola wyboru.

Aby otworzyć podgląd w celu sprawdzenia wyniku przed eksportowaniem, kliknij Otwórz podgląd.
Aby zaktualizować podgląd po wprowadzeniu zmian, kliknij Odśwież podgląd.
Kliknij Eksport.

Rysunki są eksportowane zgodnie ze zdefiniowanymi ustawieniami i regułami. Reguły są odczytywane w kolejności, w jakiej występują na liście. Jeśli zaznaczone jest pole wyboru Po zakończeniu otwórz folder, zostanie otwarty folder eksportu.

Komunikat o błędzie Nie można odczytać rysunku pojawia się, jeśli brak wyeksportowanego rysunku lub jest on nieaktualny bądź ma inne problemy.

Po kliknięciu przycisku Eksport przed rozpoczęciem eksportu Tekla Structures sprawdza, czy pliki można zapisywać, i wyświetla monit o zamknięcie wskazanych aplikacji. Sprawdza także, czy pliki już istnieją i wyświetla monit, czy chcesz zastąpić istniejące pliki.

Przykład reguł warstw DWG

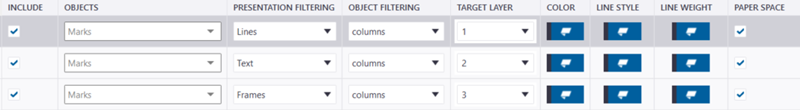

W poniższym przykładzie utworzono trzy osobne reguły znaku, które zostaną wyeksportowane w warstwach 1, 2 i 3. Linie są eksportowane w warstwie 1, teksty — w warstwie 2, a ramki — w warstwie 3.

Po eksporcie znaki można uwidaczniać w modelu CAD w trzy poniższe sposoby zależnie od warstw wyświetlanych w przeglądarce plików CAD:

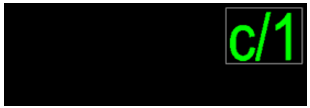

Widoczne są wszystkie warstwy:

Warstwa 1 zawierająca linie jest ukryta:

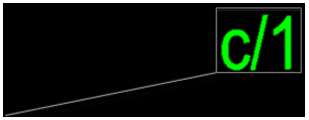

Warstwa 2 zawierająca teksty jest ukryta:

Warstwa 3 zawierająca ramki jest ukryta:

Wskazówki

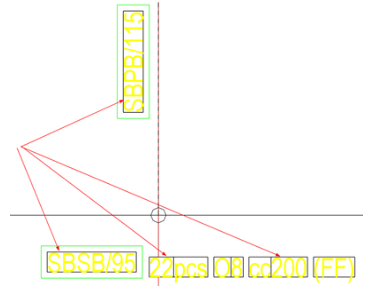

Jeśli w eksporcie używana jest Wersja pliku wyjściowego 2013, ramka przykrywająca będzie widoczna po stronie arkusza w modelu CAD z powodu ograniczeń programu CAD, patrz poniżej:

Aby tego uniknąć, użyj pliku DWG szablonu warstwy utworzonego w AutoCAD albo wersji pliku wyjściowego 2010 (domyślnie) lub starszej.
Inną przyczyną widoczności ramki przykrywania jest używanie szablonu DWG, w którym ramki przykrywania zostały ustawione jako widoczne. Ukryj ramki przykrywania w szablonie CAD. Aby uzyskać więcej informacji, zapoznaj się z „Usuń niechciane ramki tekstowe z eksportu DWG”.

Aby skorzystać ze starego eksportu rysunków DWG lub DXF

Aby użyć starego eksportu rysunku DWG/DXF, należy nadać opcji zaawansowanej XS_USE_OLD_DRAWING_EXPORT wartość TRUE w pliku .ini. Domyślnie ta opcja zaawansowana ma wartość FALSE. Aby uzyskać instrukcje dotyczące korzystania z poprzedniej metody eksportowania, zobacz Eksportowanie rysunku do pliku 2D DWG lub DXF (stary eksport).
