3D PDF
Możesz wyeksportować bieżący model lub wybrane obiekty modelu jako plik PDF 3D. Plik 3D PDF umożliwia łatwe udostępnianie swojej pracy innym: wszystko, czego potrzebuje odbiorca, to czytnik plików PDF obsługujący pliki 3D PDF.
Po otwarciu utworzonego pliku 3D PDF w przeglądarce plików PDF, plik 3D PDF wygląda dokładnie tak, jak oryginalny projekt 3D. Model możesz eksplorować korzystając z narzędzi dostępnych w czytniku plików PDF.
Uwaga:
Zalecamy korzystanie z programu Adobe Acrobat Reader, ponieważ nie wszystkie czytniki plików PDF obsługują format PDF 3D.
Eksportowanie modelu lub wybranych obiektów modelu do pliku PDF 3D
-
W trybie modelowania kliknij .

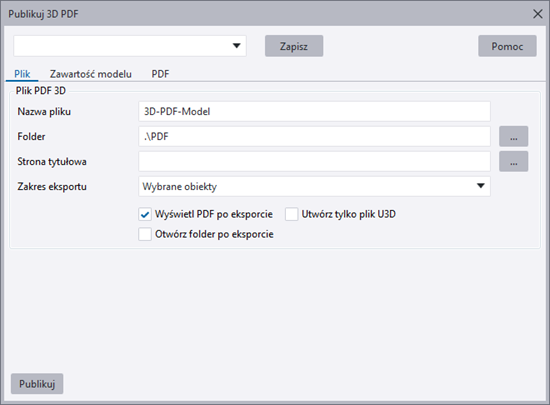

Ustawienia eksportu PDF 3D
| Ustawienie | Opis |
|---|---|
| Karta Plik | |
| Strona tytułowa | Wyszukaj odpowiednią stronę tytułową pliku PDF. |
| Wyświetl PDF po eksporcie | Po wyeksportowaniu otwórz plik 3D PDF 3D w przeglądarce PDF. |
| Otwórz folder po eksporcie | Otwórz folder eksportu 3D PDF po eksporcie. |
| Utwórz tylko plik U3D | Eksportuj jako plik U3D. Format Universal 3D (U3D) to standard skompresowanego pliku danych grafiki komputerowej 3D. |
| Zakładka PDF | |
| Dodatkowe zestawy właściwości | Wybierz plik konfiguracyjny zestawu właściwości IFC, który chcesz uwzględnić w eksporcie. Właściwości zdefiniowane w zestawach właściwości są wyświetlane w drzewie modelu wraz z właściwościami elementów standardowych. Zestawy właściwości można zdefiniować w oknie dialogowym Definicje zestawów właściwości IFC. Aby wyświetlić dodatkowe właściwości w drzewie modelu PDF, należy zaznaczyć opcję Uwzględnij atrybuty elementu. |
|
Uwzględnij łączniki |
Uwzględnij łączniki w eksporcie. |
|
Uwzględnij zbrojenie |
Uwzględnij zbrojenie w eksporcie. |
|
Uwzględnij spoiny |
Uwzględnij spoiny w eksporcie. |
|
Uwzględnij siatki |
Uwzględnij siatki w eksporcie |
|
Uwzględnij atrybuty elementu |

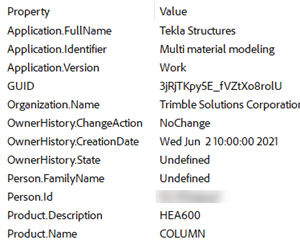

Uwzględnij właściwości elementu w eksporcie. Po wybraniu tej opcji i wybraniu elementu w drzewie modelu lub w pliku PDF właściwości elementu zostaną wyświetlone w drzewie modelu.

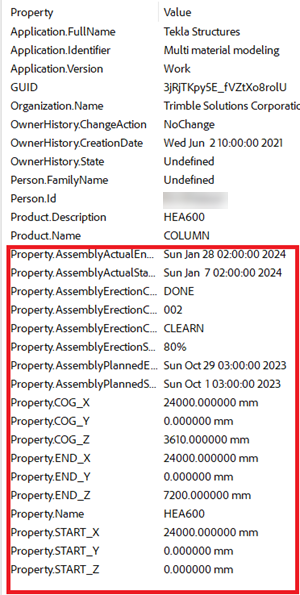

Po wybraniu tej opcji, w drzewie modelu zostaną pokazane dodatkowe właściwości, jeśli wybrano plik konfiguracyjny zestawu właściwości Dodatkowe zestawy właściwości.
|
| Eksportuj jako zespoły | Automatycznie wybierz odpowiedni zespół obiektów do eksportu. |
| Użyj kolorów bieżącego widoku | Użyj kolorów widoku modelu w eksportowanym pliku 3D PDF. |
| Widok drzewa | Wybierz sposób wyświetlania zawartości modelu w drzewie modelu: według faz modelu (Wg fazy) lub według obiektów modelu (Wg nazwy elementu). |
| Dokładność bryły | Pokaż bryły z normalną lub dużą dokładnością. |
| Karta Zawartość modelu | |
| Rozmiar strony | Wybierz rozmiar strony. |
| Układ strony | Wybierz orientację strony (Poziomy lub Pionowy) |
| Tło | Zdefiniuj kolor tła. |
| Definicja światła | Wybierz dodatkowe efekty świetlne. Dostępne ustawienia: Grafika Brak Biały Dzień Noc Twarde Główny Czerwony Kostka CAD Lampa czołowa |
| Tryb renderingu | Wybierz tryb renderowania. Dostępne ustawienia: Bryła Szkielet bryły Przezroczysty Przezroczysty szkieletowy Strefa graniczna Przezroczysty obszar graniczny Przezroczysty obszar graniczny z konturem Szkieletowy Cieniowany szkielet Ukryty szkieletowy Wierzchołki Cieniowane wierzchołki Ilustracja Kontur bryły Cieniowana ilustracja |
| Tytuł | Wprowadź tytuł dla pliku PDF. Tytuł jest wyświetlany we właściwościach pliku PDF. |
| Temat | Wprowadź temat pliku PDF. Temat jest wyświetlany we właściwościach pliku PDF. |
| Autor | Wprowadź autora pliku PDF. Autor jest wyświetlany we właściwościach pliku PDF. |

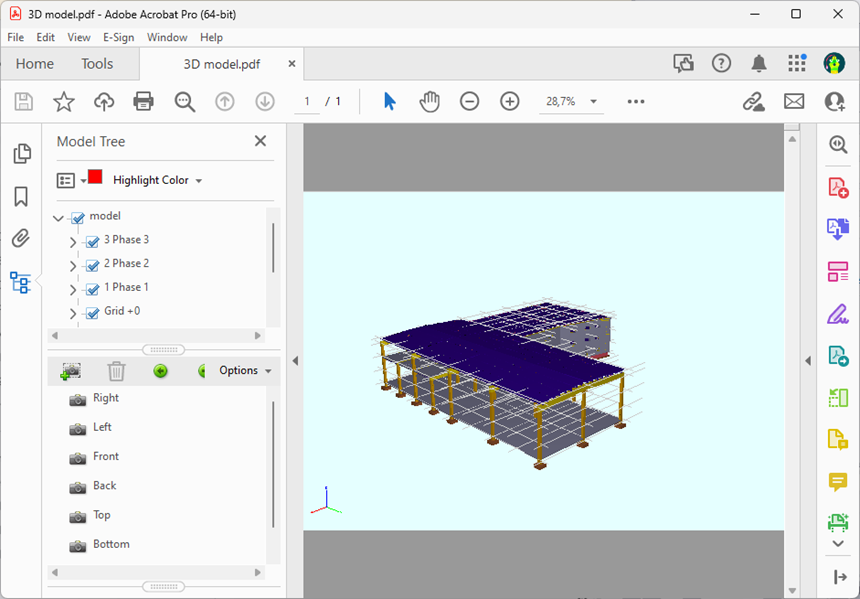

Poniżej znajduje się przykład pliku 3D PDF w programie Adobe Acrobat Pro. Zawartość modelu jest wyświetlana w drzewie modelu według faz.
