De Tekla PowerFab Connector-workflow maakt een naadloze en eenvoudige samenwerking mogelijk tussen steel detailers en fabrikanten die Tekla PowerFab gebruiken.

Tekla PowerFab Connector-workflow is ontworpen om telefoongesprekken en RFI's te verminderen en goedkeuringen te versnellen voor modelleurs die fabrikanten bedienen met behulp van Tekla PowerFab.

Om te beginnen, deelt de fabrikant die Tekla PowerFab gebruikt, de eigen up-to-date database met profielen, materialen, afwerkingen en real-time fabrikantstatussen met de modelleur via een cloudopslag.

Uw instellingen worden niet overschreven door de fabrikanteninstellingen. Het systeem vergelijkt alleen uw model met de fabrikanteninstellingen en informeert of u iets gebruikt dat niet overeenkomt.

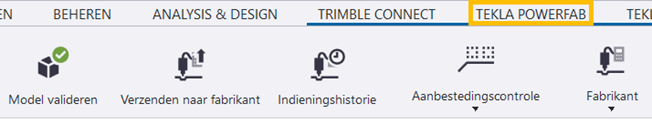

Als detailtekenaar kunt u de volgende stappen in Tekla PowerFab Connector uitvoeren:

• Als u toegang tot deze gegevens wilt krijgen, selecteert u de fabrikant in Tekla Structures.

  Raadpleeg Fabrikantinstellingen.

• Valideer uw model met de instellingen van de fabrikant en de productie-inhoud om er zeker van te zijn dat de ingediende informatie correct is. Raadpleeg Indiening bij Tekla PowerFab valideren.

• Wijzig de instellingen voor elk indieningstype. Meer informatie vindt u in de volgende onderwerpen:

  • Instellingen voor schatting
  • Inkoop-instellingen
  • Tekeningen voor instellingen voor externe goedkeuring
  • Productie-instellingen

• Verzend pakketten die betrekking hebben op schatten, inkopen, tekeningen en fabricage vanuit Tekla Structures rechtstreeks naar Tekla PowerFab in elke fase van het project. Als u een naadloze samenwerking wilt mogelijk maken, moet u een Trimble Connect project hebben geselecteerd waarmee zowel u als de fabricator zijn verbonden. Raadpleeg Indienen bij fabrikant.

  U kunt de pakketten lokaal exporteren om de gegevens te controleren of deze naar de fabrikant te verzenden.

• Geef alle indieningen en hun status weer voor het huidige model en upload lokale pakketten naar de cloud. Raadpleeg Indieningsgeschiedenis weergeven.

• Beheer het inkoopproces met de Aanbestedingscontrole tool. Raadpleeg Aanbestedingscontrole.

De tool Status delen op het linttabblad Trimble Connect bevat de knop Alleen acties van Tekla PowerFab tonen waarmee u snel de fabrikantstatus kunt weergeven. Status delen legt de status van acties vast in een cloud-service en deelt deze zonder handmatige acties met de projectmedewerkers. Raadpleeg De statussen van modelobjecten instellen en delen met Status delen.

U hoeft geen Tekla PowerFab-fabrikanten in uw regio te hebben om uw Tekla Structures-modelleurs van deze workflow te laten profiteren.

Raadpleeg Tekla Connector voor een end-to-end snelgids die zowel de stappen Tekla Structures als Tekla PowerFab bevat om de workflow in te stellen.

Raadpleeg voor video's die de end-to-end workflow beschrijven:

• Productieworkflows verbeteren: Structures naar PowerFab met de Tekla Connector
• Tekla Connector gebruiken tussen Tekla PowerFab en Tekla Structures
