Een tekening in de 2D DWG-, DXF- of DGN-indeling exporteren

U kunt Tekla Structures-tekeningen exporteren in de 2D DWG-, DXF- en DGN v8-indeling. U kunt meerdere tekeningen tegelijk exporteren.

De export van de tekening is objectgebaseerd. Als u bijvoorbeeld een rechthoekig onderdeel exporteert dat met verborgen lijntypen is getekend, is het resultaat een rechthoekig object dat met een streepjeslijn is getekend. In de oude op lijnen gebaseerde DWG-export, is het resultaat veel aparte korte rechte lijnen. De arceringen worden in CAD ook als arceringobjecten geëxporteerd en niet als aparte lijnen.

U kunt in de export van tekeningen naar DWG/DXF/DGN:

bijvoorbeeld eenvoudig layers of niveaus exporteren voor verschillende objecten en afzonderlijke labelkaders instellen voor labelteksten en aanhaallijnen
filters gebruiken om onderdelen te scheiden van andere onderdelen
exportlagen of niveaus gebruiken die vooraf zijn gedefinieerd door standaard CAD-layer-/niveau-instellingen
basispunten en modelcoördinaten gebruiken
afbeeldingen in het exportbestand opnemen zodat de afbeeldingen niet meer als koppelingen worden geëxporteerd

Het exporteren van de tekening gebruikt geen lettertypeconversie en de resulterende lettertypen komen exact overeen met de lettertypen die u hebt gedefinieerd en die u ziet in de Tekla Structures-tekening. U kunt met de variabele XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT bepalen welk lettertypehoogtesysteem u in tekeningen wilt gebruiken, CAP-lettertypehoogte of em-lettertypehoogte.

Exportinstellingen definiëren en DWG-, DXF- of DGN-bestanden exporteren

Start de export op een van de volgende manieren:
- Klik in het menu Bestand op Exporteren > Tekeningen en selecteer de tekeningen in de weergegeven lijst Documentmanager.
- Klik op Tekeningen & Lijsten > Documentmanager, selecteer de tekeningen die u wilt exporteren in de lijst Documentmanager, rechtsklik en selecteer Exporteren of klik op de knop Exporteren aan de onderzijde. Het commando Exporteren is niet beschikbaar als de tekening opent in de Documentmanager in de tekenmodus.
- Klik in een geopende tekening in het menu Bestand op Tekeningen exporteren.

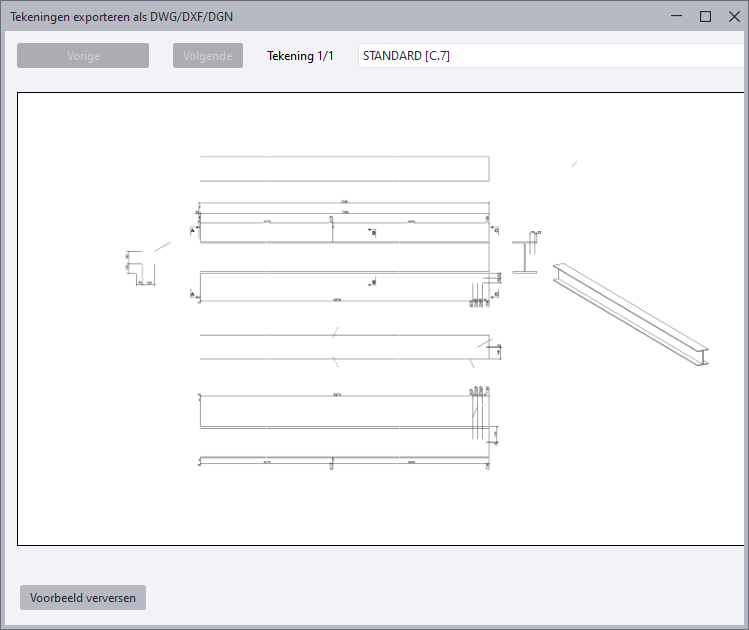

Klik op Voorbeeld openen om het voorbeeldvenster weer te geven waar u ook de weergegeven tekening kunt wijzigen als u veel tekeningen voor het exporteren hebt geselecteerd. Als u het voorbeeld voor het eerst zichtbaar wilt krijgen, klikt u op Voorbeeld verversen. U kunt het voorbeeld verversen door op Voorbeeld verversen te klikken. Het voorbeeld wordt niet automatisch vernieuwd, omdat dit lang kan duren.
Laad eerder opgeslagen of vooraf gedefinieerde exportinstellingen in de lijst Opslaan.
Als u de gewijzigde instellingen met een andere naam wilt opslaan voor later gebruik, voer dan een naam in voor een nieuw instellingenbestand en klik op Opslaan.
Definieer de locatie voor de geëxporteerde bestanden in Bestandslocatie.

De standaardlocatie voor geëxporteerde bestanden is de huidige modelmap. De standaardmap kan ook worden beheerd met de variabele XS_DRAWING_PLOT_FILE_DIRECTORY. U kunt een relatieve bestandslocatie definiëren door .\ toe te voegen vóór de naam van de uitvoermap. De gespecificeerde uitvoermap wordt opgeslagen in de instellingen. Als u Open map wanneer voltooid selecteert, dan wordt de exportmap na de export geopend.
Selecteer DWG, DXF of DGN (V8) in de lijst Bestandstype.
Selecteer de versie die bij de export moet worden gebruikt voor de DWG- en DXF-exporten.
Er zijn verschillende versies van AutoCAD- of DXF-formaten beschikbaar voor de DWG- of DXF-export en 2010 is de standaard. U kunt geen specifieke versie selecteren voor de DGN-export.

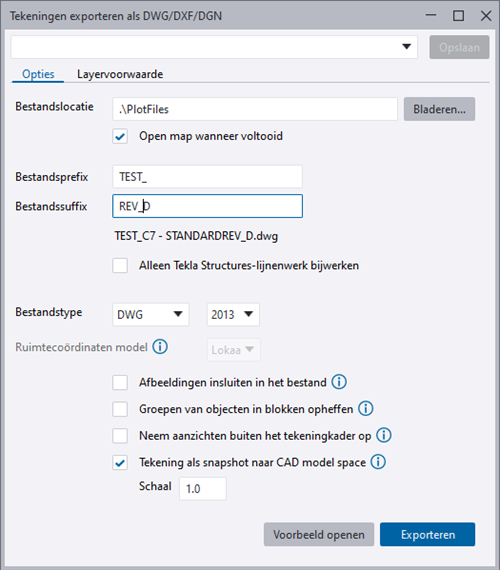

Definieer indien nodig andere instellingen op het tabblad Opties:


Bestandsprefix Bestandssuffix	Voer een specifieke prefix of suffix in die in de bestandsnaam moet worden gebruikt. Het voorbeeld van de bestandsnaam wordt dienovereenkomstig gewijzigd. De export van de tekening ondersteunt de volgende tekeningtypespecifieke variabelen die u kunt gebruiken om de naam van het geëxporteerde bestand te wijzigen: `XS_DRAWING_PLOT_FILE_NAME_A` `XS_DRAWING_PLOT_FILE_NAME_C` `XS_DRAWING_PLOT_FILE_NAME_G` `XS_DRAWING_PLOT_FILE_NAME_M` `XS_DRAWING_PLOT_FILE_NAME_W` Voor meer informatie over de waarden die u aan deze opties kunt geven, raadpleegt u Namen van afdrukbestanden aanpassen.
Ruimtecoördinaten model	Het coördinatensysteem bepaalt hoe de tekeningvensters worden geëxporteerd naar het CAD-coördinatensysteem. Selecteer een van de volgende opties: Lokaal: Exporteert de tekening naar het nulpunt in het CAD-coördinatensysteem. Deze optie gebruikt de linkerbenedenhoek van het eerste aanzichtkader om de lokale coördinaten in te stellen. Als het kader wordt vergroot, wordt de lokale verplaatst. Model: Vergelijkt Tekla Structures-nulpunt met het CAD-nulpunt en roteert het CAD-coördinatensysteem overeenkomstig in de X- en Y-coördinaten. Er worden geen Z-coördinaten ondersteund. Basispunt: <naam_of_base_point>: Vergelijkt het geselecteerde basispunt bij CAD-nulpunt en roteert het CAD-coördinatensysteem overeenkomstig. De basispunten worden gedefinieerd in het Tekla Structures-model via Bestand > Projecteigenschappen > Basispunten. Er worden geen Z-coördinaten ondersteund. OPMERKING: Basispunten werken alleen in planaanzichten in overzichttekeningen. Als u objecten in de modelruimte wilt plaatsen in de X-, Y-, Z-coördinaten zodat ze volledig overeenkomen met de locatie van de modelobjecten, moet u de variabele XS_DWG_EXPORT_3D_MODEL_COORDINATES instellen op `TRUE`.
Alleen Tekla Structures-lijnenwerk bijwerken	Werk de tekeninginhoud van Tekla Structures bij en houdt andere inhoud intact die is gemaakt in CAD-software in hetzelfde bestand. Blokken (groepen of cellen) die zijn gemaakt door Tekla Structures worden bijgewerkt. Deze instelling wordt alleen weergegeven als u de variabele XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION hebt ingesteld op `TRUE`. Om deze instelling te gebruiken moet u dezelfde tekening al hebben geëxporteerd en de layer-niveau-instelling en de template moeten dezelfde zijn als tijdens de vorige export. Alle CAD-lijnen die eerder werden toegevoegd blijven in het bestand en alleen inhoud van Tekla Structures wordt bijgewerkt, tenzij het bewerken is uitgevoerd in een CAD-blokkeneditor. Als u inhoud van een blok (CAD-object) bewerkt en vervolgens de optie Alleen Tekla Structures-lijnenwerk bijwerken selecteert, dan wordt het hele blok opnieuw weggeschreven en worden de in CAD aangebrachte wijzigingen niet bewaard. Als u de wijzigingen in CAD wilt bewaren, moet u een blok exploderen voordat u het bewerkt. U wilt deze instelling bijvoorbeeld mogelijk gebruiken als u na de eerste export van de tekening uit Tekla Structures tekeningtitelblokken hebt toegevoegd in het CAD-bestand en deze titelblokken wilt bewaren zoals ze zijn en alleen de objecten wilt bijwerken die zijn geëxporteerd uit Tekla Structures.
Afbeeldingen insluiten in het bestand	Neem alle afbeeldingen binnen het exportbestand op. Er worden tijdens het exporteren geen afzonderlijke afbeeldingsbestanden gemaakt.
Groepen van objecten in blokken opheffen (DWG, DXF) Groeperen van objecten in gedeelde cellen opheffen (DGN)	Exporteer grafische objecten als individuele objecten in plaats van blokken of gedeelde cellen. Een lijn, arcering en rechthoek worden bijvoorbeeld geëxporteerd als lijnobject, arceringsobject en rechthoekobject, in plaats van blokken of gedeelde cellen. Wanneer deze optie wordt geselecteerd, wordt de optie Alleen Tekla Structures-lijnenwerk bijwerken uitgeschakeld.
Neem aanzichten buiten het tekeningkader op	Selecteer of u de tekeningaanzichten die zich buiten het tekeninggebied bevinden in de export wilt opnemen. Als u dit selectievakje inschakelt, worden de aanzichten die zich buiten het tekeninggebied bevinden in de export opgenomen. Als u dit selectievakje niet inschakelt, sluit de export de tekeningaanzichten buiten het tekeninggebied uit. Het selectievakje is standaard niet ingeschakeld. Standaard worden de aanzichten die gedeeltelijk binnen het tekeninggebied vallen altijd geëxporteerd. Als het selectievakje Neem aanzichten buiten het tekeningkader op is ingeschakeld, wordt het exportvoorbeeld vergroot zodat alle opgenomen weergaven worden weergegeven.
Tekening als snapshot naar CAD model space	Exporteer de Tekla Structures-tekening op schaal naar modelruimte naar een CAD-bestand. Wanneer Tekening als snapshot naar CAD model space wordt gebruikt, worden de model-, globale- en basispuntcoördinaten en de schakelaar Paperspace/Coördinatenruimte in de layer-/niveau-instellingen genegeerd. Als de tekening gekoppelde of gekopieerde aanzichten heeft en u Tekening als snapshot naar CAD model space niet hebt geselecteerd, dan worden de tekeningaanzichten mogelijk over elkaar geplaatst en zijn de weergavelimieten in het DWG-bestand mogelijk niet nauwkeurig. Dit komt doordat tekeningaanzichten conceptueel niet hetzelfde zijn als papierruimtevensters in de DWG-, DXF- of DGN-indeling. Als u ingekorte aanzichten in de tekening hebt en de objecten worden geplaatst in een schaal van 1:1, dan worden de uiteinden uitgerekt om overeen te komen met de werkelijke grootte van het onderdeel. Selecteer Tekening als snapshot naar CAD model space om het uitrekken van het ingekorte aanzicht in een CAD-modelruimte te vermijden. De tekeningruimte in een CAD-software houdt het inkorten van het aanzicht.
Schaal	Definieer de schaal voor de geëxporteerde DWG, DXF of DGN. Deze optie is alleen beschikbaar als u het Tekening als snapshot naar CAD model space selectievakje hebt ingeschakeld. Als u bijvoorbeeld een tekening tussen de coördinaten 0,0 en 800 hebt en u een schaalwaarde definieert, is de resulterende DWG vijf keer groter en bevindt de DWG zich tussen de coördinaten 0,0 en 4000. Als u in een ander voorbeeld de schaal van het tekeningaanzicht in Tekla Structures hebt ingesteld op 1:50 en de tekening wilt exporteren in de schaal 1:1, dan produceert 50 als schaalwaarde het gewenste resultaat. Als u de variabele XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION hebt ingesteld op `TRUE`, dan probeert Tekla Structures de DWG-, DXF- of DGN-oorsprong in dezelfde positie te houden als de oorsprong van het tekeningaanzicht. Dit kan alleen in bovenaanzichten en verdiepingsaanzichten worden gedaan. Als de tekening meer dan één bovenaanzicht of verdiepingsaanzicht heeft, dan plaatst Tekla Structures de DWG-oorsprong in de linkerbenedenhoek van het tekeningkader. Zie "Exportschaalfactor tekenen voor DWG/DXF" voor meer informatie over het definiëren van de exportschaal.

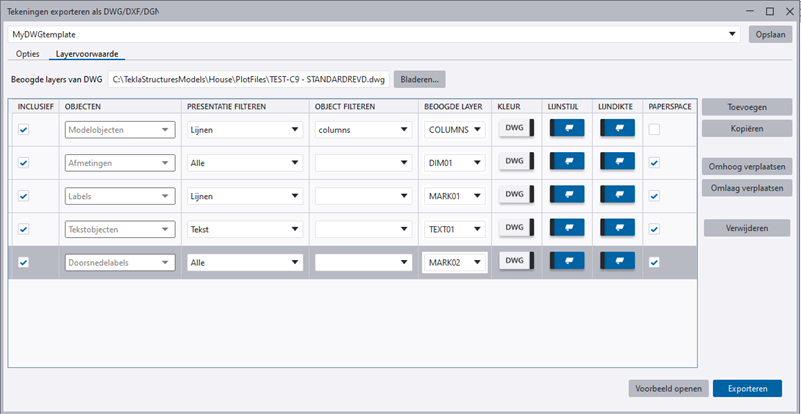

U kunt op het tabblad Layervoorwaarde (DWG, DXF) of Niveauregels (DGN) expliciet de layers definiëren waarnaar andere model- en tekeningobjecten of onderdelen of objecten worden geëxporteerd. U kunt omtrekken bijvoorbeeld naar een andere layer of ander niveau exporteren dan vullingen en arceringen.

U kunt ook definiëren of de kleur, de stijl en het gewicht van de lijn worden gebruikt vanuit de instellingen van Tekla Structures of vanuit de instellingen van de beoogde layer die zijn opgegeven in een DWG-, DXF- of GDN-bestand. Als u instellingen van Tekla Structures selecteert, Tekla Structures dan blijven kleur, stijl en dikte van lijnen precies zoals u deze ziet in de Tekla Structures-tekening en is er geen functionaliteit om deze slechts aan te passen voor de export van de tekening.
Gebruik de lijst Beoogde layers van DWG (DWG, DXF) of Doelniveaus van DGN (DGN) om naar een templatebestand te bladeren om dat template te gebruiken. De template wordt indien gespecificeerd gebruikt voor layer- of niveaudefinitie. De template mag geen CAD-objecten bevatten maar alleen layer- of niveau-instellingen, tenzij deze objecten bevat die bedoeld zijn om te verschijnen in tekeningen die zijn geëxporteerd met deze template. Hier kunt u bijvoorbeeld uw standaard DWG-bestand gebruiken voor de DWG-export, met alle vooraf gedefinieerde layers. De DGN-export gebruikt seed-bestanden als templates in de export. Een seed-bestand is een leeg ontwerpbestand met de juiste instellingen.

U kunt .\ invoeren en vervolgens de bestandsnaam, zodat Tekla Structures eerst naar het bestand in de model-, project- en bedrijfsmappen zoekt, vervolgens in de map die door de variabele XS_DRIVER wordt aangegeven, vervolgens in de systeemmap en tot slot in de map met gebruikersinstellingen.

Er wordt een foutmelding weergegeven naast de knop Bladeren..., totdat de template is gevonden en wordt geladen.

De vakken van de beoogde layer of het beoogde niveau worden kort geel gekleurd als een nieuw templatebestand wordt geladen. Als er geen layers of niveaus beschikbaar zijn in het templatebestand, dan zijn de vakken rood gekleurd.
Voeg de voorwaarden toe:
- Klik op de knop Toevoegen aan de rechterkant of kopieer de geselecteerde regel door te klikken op de knop Kopiëren om een nieuwe regel toe te voegen.
- Klik op de knoppen Omhoog verplaatsen en Omlaag verplaatsen om de voorwaarden in de set omhoog of omlaag te verplaatsen. U kunt meerdere voorwaarden selecteren.
- Selecteer een regel en klik op Verwijderen om deze te verwijderen. U kunt meerdere voorwaarden tegelijkertijd verwijderen.

Definieer de inhoud van de voorwaarde:


Objecten	Selecteer de objecten die u wilt exporteren. Sommige objecten, zoals labels van aansluitende onderdelen, bevinden zich momenteel onder labels en worden niet afzonderlijk weergegeven. U moet Object filteren gebruiken en meerdere labelvoorwaarden maken voor onderdelen en aansluitende onderdelen om deze te laten scheiden bij het exporteren. Voeg een objectregel Alle toe aan het einde van de regellijst, omdat regels worden gelezen in de volgorde ze worden weergegeven om al het andere op te nemen dat ontbreekt in de lijst Objecten. U moet de storten in het model inschakelen door de variabele XS_ENABLE_POUR_MANAGEMENT in te stellen op `TRUE` om storten te exporteren.
Presentatie filteren	Definieer welk onderdeel van het objecten de voorwaarde moet volgen. U kunt ook Alle selecteren. De opties Presentatie filteren zijn verschillend voor verschillende objecttypen. U kunt niet meer dan één filter per voorwaarde toevoegen. U moet twee regels voor labels maken en in de eerste de Presentatie filteren instellen op Tekst en in de andere op Kaders om bijvoorbeeld labelkaders te scheiden van labeltekst. Zie het gedeelte ´voorbeeld layerregel DWG-layer´ hieronder voor een voorbeeld.
Object filteren	Lees de attribuutbestanden van het selectiefilter die zijn gedefinieerd in het huidige model. De filterattribuutbestanden worden alleen gelezen uit de huidige modelmap en niet uit bedrijfs- of projectmappen.
Beoogde layer (DWG, DXF) Doelniveau (DGN)	Als u geen templates hebt of zelf layers of niveaus wilt maken, typ dan een nieuwe layer- of niveaunaam in het vak Beoogde layer of Doelniveau in of selecteer een eerder gebruikte layer of eerder gebruikt niveaus in de lijst. Nadat u een template hebt toegevoegd, verschijnen de layers of niveaus hiervan in de lijst Beoogde layer of Doelniveau. De vakken van de beoogde layer of het beoogde niveau worden kort geel gekleurd als een nieuw templatebestand wordt geladen. Als er geen layers of niveaus beschikbaar zijn in het template, dan zijn de vakken rood gekleurd.
Kleur Lijnstijl Lijndikte	Definieer of het lijnenwerk wordt gebruikt uit de instellingen van Tekla Structures of uit de DWG-template.
Paperspace (DWG, DXF) Coördinatenruimte (DGN)	Schakel het selectievakje Paperspace of Coördinatenruimte in om tekenobjecten correct te tekenen in de papierruimte (DWG, DXF) of de coördinatenruimte (DGN) in het geëxporteerde bestand (en niet via het weergaveportaal). Als dit selectievakje niet wordt ingeschakeld, is er alleen een portaal van de modelruimte in de papierruimte of coördinaatruimte. We bevelen aan om alleen tekeningopmerkingen, zoals labels, maatlijnen en teksten, te plaatsen in de papier- of coördinatenruimte. Op die manier worden ze correct weergegeven, als een onderdeel bijvoorbeeld wordt uitgesneden in een tekeningaanzicht van Tekla Structures.
Inclusief	Schakel het selectievakje Inclusief naast een regel in om die regel op te nemen in de export. Als u enkele objecten niet wilt exporteren, schakelt u het Inclusief selectievakje gewoon uit.

Als u het voorbeeld wilt openen om het resultaat te controleren voordat u exporteert, klikt u op Voorbeeld openen.
Als u het voorbeeld na wijzigingen wilt bijwerken, klikt u op Voorbeeld verversen.
Klik op Exporteren.

De tekeningen worden op basis van de gedefinieerde instellingen en voorwaarden geëxporteerd. De voorwaarden worden gelezen in de volgorde waarin ze worden weergegeven. Als u Open map wanneer voltooid hebt geselecteerd, dan opent de exportmap.

De foutmelding Tekening kan niet worden gelezen wordt weergegeven als de geëxporteerde tekening ontbreekt, niet up to date is of deze andere problemen heeft.

Wanneer u op de knop Exporteren klikt, controleert Tekla Structures voordat u de export begint eerst of er naar de bestanden kan worden weggeschreven en vraagt u om de benodigde applicaties te sluiten. Er wordt ook gecontroleerd of de bestanden al bestaan en er wordt gevraagd of u de bestaande bestanden wilt overschrijven.

Voorbeeld van een regel voor een DWG-layer

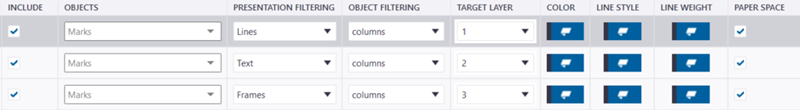

In het onderstaande voorbeeld worden drie aparte labelvoorwaarden gemaakt die naar de layers 1, 2 en 3 worden geëxporteerd. De lijnen worden geëxporteerd naar layer 1, de teksten naar layer 2 en de kaders naar layer 3.

Na het exporteren kunt u de labels in het CAD-model op de volgende drie manieren weergeven, afhankelijk van de layers die in de CAD-viewer worden weergegeven:

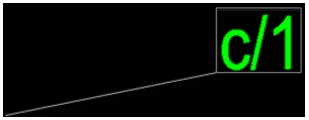

Alle layers worden weergegeven:

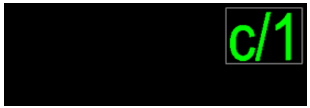

Layer 1 die de lijnen bevat, is verborgen:

Layer 2 die de tekst bevat, is verborgen:

Layer 3 die de kaders bevat, is verborgen:

Tips

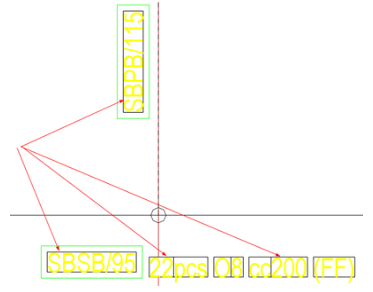

Als u de Versie uitvoerbestand 2013 in de export gebruikt, is er vanwege de beperkingen in CAD een wipeout-kader aan de opmaakzijde in het CAD-model zichtbaar. Zie hieronder:

Als u dit wilt voorkomen, gebruikt u een layertemplate van een DWG-bestand die in AutoCAD is gemaakt of u gebruikt de Versie uitvoerbestand 2010 (standaard) of ouder.
Een andere reden voor het zichtbare wipeout-kader is dat u een DWG-template gebruikt waarin wipeout-kaders op zichtbaar zijn ingesteld. Verberg de wipeout-kaders in de CAD-template. Zie 'Ongewenste tekstframes verwijderen uit DWG-exports' voor meer informatie.

Om oude DWG- of DXF-tekeningenexport te gebruiken

Stel de variabele XS_USE_OLD_DRAWING_EXPORT in op TRUE in een .ini-bestand als u de oude exportmanier voor DWG of DXF wilt gebruiken. Deze variabele wordt standaard op FALSE ingesteld. Voor instructies over het gebruik van de oude export, raadpleegt u Een tekening naar een 2D DWG- of DXF-bestand exporteren (oude manier van exporteren).
