2 liggers-kolom (189)

Met 2 liggers-kolom (189) verbindt u een ligger aan een buiskolom met een afschuifklamp. De afschuifklamp gaat door de buiskolom.

Gemaakte objecten

Afschuifklamp (1 of 2)
Bouten
Lassen
Uitsnijdingen

Gebruiken voor


Situatie	Beschrijving
	Afschuifklamp door een buiskolom.
	Afschuifklamp door een buiskolom met twee aansluitende onderdelen.
	Afschuifklamp door een buiskolom met twee aansluitende onderdelen. Afschuifklamp wordt tot de bovenkant van de kolom verlengd.
	Afschuifklamp door een buiskolom met twee aansluitende onderdelen en boutuitlijningsopties. De aansluitende onderdelen kunnen vlak en/of schuin zijn gepositioneerd.
	Afschuifklamp door een buiskolom met twee aansluitende onderdelen. Een derde aansluitend onderdeel is toegevoegd nadat de verbinding is gemaakt.
	Afschuifklamp door een buiskolom met één aansluitend onderdeel.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom).
Selecteer het eerste aansluitend onderdeel (ligger).
Selecteer het tweede aansluitend onderdeel (balk).
Klik met de middelste muisknop om de component te maken.

Onderdeelidentificatiecode


	Onderdeel
1	Afschuifklamp

Opmerking:

Tekla Structures gebruikt waarden in het bestand joints.def om deze component te maken.

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de positie van de afschuifklamp en hoe de liggeruiteinden worden uitgesneden te definiëren.

Afmetingen


	Beschrijving	Standaard
1	Snijd het aansluitende onderdeel uit. Wanneer het aansluitende onderdeel wordt gesneden, ontstaat er een opening tussen het hoofdonderdeel en het aansluitende onderdeel.	`20 mm`
2	Afstand van de rand van het hoofdonderdeel tot de bovenhoek van de afschuifklamp.	`5 mm`
3	Afstand van de rand van het hoofdonderdeel tot de onderhoek van de afschuifklamp.	`5 mm`
4	Grootte van de plaat die wordt gemaakt op de flens van het aansluitende onderdeel. De uitsnijding van de flens wordt gedefinieerd vanaf de rand van de afschuifklamp.	De flens wordt automatisch gestript wanneer de afschuifklamp de flens kruist. `20 mm`

Afsnijding aan liggereinde

Definieer hoe het uiteinde van de aansluitende ligger wordt uitgesneden. De ligger wordt vanaf de zijkant weergegeven.


Optie	Optie	Beschrijving
		Standaard Schuin AutoDefaults kan deze optie wijzigen.
		Automatisch Als de aansluitende ligger minder dan 10 graden schuin loopt, wordt het liggeruiteinde recht uitgesneden. Anders wordt het liggeruiteinde afgeschuind uitgesneden.
		Vierkant Hiermee snijdt u het uiteinde van de aansluitende ligger recht.
		Schuin Hiermee snijdt u het uiteinde van de aansluitende ligger parallel aan de rand van het hoofdonderdeel.

Tabblad Platen

Gebruik het tabblad Platen om de grootte, de positie, het aantal, de oriëntatie en de vorm van de afschuifklamp te definiëren. U kunt ook verstevigingsplaten voor bouten definiëren en de zijde van de verstevigingsplaat selecteren.

Afschuifklampplaat


Optie	Beschrijving
Plaat	Plaatdikte.
Extra verst. plaat	Dikte, breedte en hoogte van de verstevigingsplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Afmetingen afschuifklamp


	Beschrijving
1	Horizontale grootte van de uitsnijding die voor de afschuifklamp is gemaakt. Aan beide zijden van de afschuifklamp wordt dezelfde grootte gemaakt.
2	Verticale grootte van de uitsnijding die voor de afschuifklamp is gemaakt. Aan de boven- en onderkant van de afschuifklamp wordt dezelfde grootte gemaakt.
3	Afstand van de hartlijn van de afschuifklamp tot de hartlijn van het hoofdonderdeel. Met standaardwaarde `0` wordt de afschuifklamp op de hartlijn van het hoofdonderdeel geplaatst.
4	Hoekradius van de uitsnijding die voor de afschuifklamp is gemaakt.
5	Verticale afmeting van de afwerking van de afschuifklamp.

Type afwerking


Optie	Beschrijving
	Standaard Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Holvormige afwerking

Uitsnijding afschuifklamp

Wanneer de component dicht bij de bovenkant van de kolom wordt gemaakt, kan de bovenrand van de afschuifklamp tot de bovenkant van de kolom worden verlengd.


Optie	Beschrijving
	Standaard Regel AutoDefaults kan deze optie wijzigen.
	Regel
	Column top De bovenrand van de afschuifklamp wordt tot de bovenkant van het hoofdonderdeel verlengd.

Vorm van de afschuifklamp


Optie	Beschrijving
	Standaard Loodrecht op het hoofdonderdeel. AutoDefaults kan deze optie wijzigen.
	Loodrecht op het hoofdonderdeel.
	Automatisch
	Afschuifklampranden worden in de richting van het aansluitende rechteronderdeel uitgelijnd.
	Afschuifklampranden worden in de richting van het aansluitende linkeronderdeel uitgelijnd.
	De randen van de afschuifklamp worden verbonden op het snijpunt van de randen van het aansluitende onderdeel.
	Gedefinieerd door beide randen

Richting afschuifklamp

Definieer de richting van de afschuifklamp voor beide aansluitende onderdelen.


Optie	Optie	Beschrijving
		Standaard Afgeschuind AutoDefaults kan deze optie wijzigen.
		Automatisch Schuin of recht Als het aansluitende onderdeel minder dan 10 graden is afgeschuind, wordt een rechte afschuifklamp gemaakt. Anders wordt de afschuifklamp afgeschuind in de richting van het aansluitende onderdeel.
		Afgeschuind
		vierkant
		Afgeschuind met rechte snede uiteinde

Bovenhoekvorm afschuifklamp

Definieer de vorm van de bovenhoek van de afschuifklamp voor beide aansluitende onderdelen.


Optie	Optie	Beschrijving
		Standaard Schuin AutoDefaults kan deze optie wijzigen.
		Schuin
		vierkant

Benedenhoekvorm afschuifklamp

Definieer de vorm van de benedenhoek van de afschuifklamp voor beide aansluitende onderdelen.


Optie	Optie	Beschrijving
		Standaard Schuin AutoDefaults kan deze optie wijzigen.
		Schuin
		vierkant

Positie afschuifklamp


Optie	Beschrijving
	Standaard Voorzijde AutoDefaults kan deze optie wijzigen.
	Automatisch De afschuifklamp wordt aan de voorzijde gemaakt wanneer de hoek tussen het hoofdonderdeel en het aansluitende onderdeel kleiner is dan 90 graden.
	Voorzijde
	Beide zijden
	Achterzijde

Extra verst. plaat

Definieer extra verstevigingsplaten voor bouten en selecteer de zijde van de extra verstevigingsplaat.


Optie	Beschrijving
	Standaard Geen extra verstevigingsplaat AutoDefaults kan deze optie wijzigen.
	Geen extra verstevigingsplaat
	Eén extra verstevigingsplaat
	Afzonderlijke vierkante extra verstevigingsplaten voor elke bout
	Afzonderlijke ronde extra verstevigingsplaten voor elke bout


Optie	Beschrijving
	Selecteer of de extra verstevigingsplaat voor één afschuifklamp of beide afschuifklampen wordt gemaakt.

Tabbladen Bouten aansl. ond. 1 en Bouten aansl. ond. 2

Gebruik het tabblad Bouten aansl. ond. 1 en het tabblad Bouten aansl. ond. 2 om de eigenschappen van de bouten te definiëren waarmee de afschuifklamp met het eerste en het tweede aansluitende onderdeel wordt verbonden.

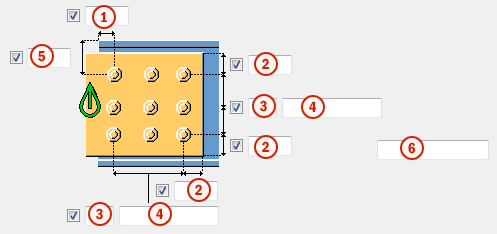

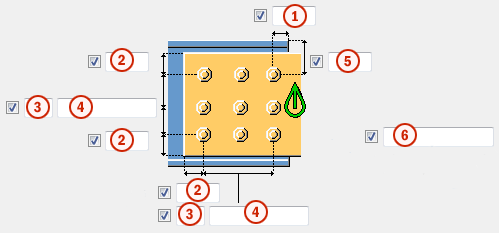

Maatlijnen van de boutgroep


	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
5	Maatlijn voor de verticale positie van de boutgroep.
6	Definieer welke bouten uit de boutgroep worden verwijderd. Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.

Oriëntatie van boutgroep


Optie	Beschrijving
	Standaard Vierkant AutoDefaults kan deze optie wijzigen.
	Automatisch Vierkant
	Geschrankt Bouten worden zigzagsgewijs geplaatst in de richting van het aansluitende onderdeel.
	Vierkant De vierkante boutgroep wordt horizontaal gepositioneerd.
	Afgeschuind Vierkante boutgroep loopt schuin in de richting van het aansluitende onderdeel.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Ligger ravelen

Gebruik het tabblad Ligger ravelen om de instellingen voor steunbalken, toegangsgaten voor lassen, voorbewerkingen aan het uiteinde van de ligger en flensuitsnijdingen te definiëren.

Onderdelen


Optie	Beschrijving
Rugsteun	Dikte en breedte van de extra gelaste plaat


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Afmetingen van toegangsgaten voor lassen


	Beschrijving
1	Opening tussen de bovenflens van het aansluitende onderdeel en het hoofdonderdeel.
2	Verticale maatlijnen voor de toegangsgaten van de lassen aan de boven- en onderzijde.
3	Horizontale maatlijnen voor de toegangsgaten van de lassen aan de boven- en onderzijde.
4	Opening tussen het aansluitende onderdeel en het hoofdonderdeel. Tekla Structures telt de waarde die u hier opgeeft op bij de opening die u invoert op het tabblad Afbeelding.
5	Opening tussen de onderflens van het aansluitende onderdeel en het hoofdonderdeel. Tekla Structures telt de waarde die u hier opgeeft op bij de opening die u invoert op het tabblad Afbeelding.

Las toegangsgaten


Optie	Beschrijving	Standaard
	Standaard Rond toegangsgat voor lassen AutoDefaults kan deze optie wijzigen.
	Rond toegangsgat voor lassen
	Vierkant toegangsgat voor lassen
	Diagonaal toegangsgat voor lassen
	Rond toegangsgat voor lassen waarvan u de radius in kunt definiëren
	Lang, kegelvormig toegangsgat voor lassen waarvan u de radius en afmetingen in en kunt definiëren
	Kegelvormig toegangsgat voor lassen met radiussen die u in en kunt definiëren Met de hoofdletter R definieert u de grote radius (hoogte). Met de kleine letter r definieert u de kleine radius.	`R = 35` `r = 10`

Voorbewerking liggeruiteinde


Optie	Beschrijving
	Standaard De boven- en onderflens worden voorbewerkt. AutoDefaults kan deze optie wijzigen.
	Automatisch De boven- en onderflens worden voorbewerkt.
	Het liggeruiteinde wordt niet voorbewerkt.
	De boven- en onderflens worden voorbewerkt.
	De bovenflens wordt voorbewerkt.
	De onderflens wordt voorbewerkt.

Flensuitsnijding


Optie voor bovenflens	Optie voor onderflens	Beschrijving
		Standaard De flens wordt niet uitgesneden. AutoDefaults kan deze optie wijzigen.
		De flens wordt niet uitgesneden.
		De flens wordt uitgesneden.

Steunbalken


Optie	Optie	Beschrijving
		Standaard Er worden geen steunbalken gemaakt. AutoDefaults kan deze optie wijzigen.
		Er worden geen steunbalken gemaakt.
		De steunbalken worden binnen de flenzen gemaakt.
		De steunbalken worden buiten de flenzen gemaakt.

Lengte van steunbalk

Voer in het vak onder de opties de lengte van de extra gelaste ligger in.


Optie	Beschrijving
	Standaard Absolute lengte van de steunbalk AutoDefaults kan deze optie wijzigen.
	Absolute lengte van de steunbalk
	Uitstekend deel buiten de rand van de flens

Positie van steunbalk


Optie	Beschrijving
	Voer een positieve of negatieve waarde in om de voorzijde van de steunbalk te verplaatsen ten opzichte van het flensuiteinde.

Merktype

Definieer de locatie waar de lassen van de steunbalk worden gemaakt. Wanneer u de optie Werkplaats selecteert, neemt Tekla Structures de steunbalken ook op in het merk.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

De tabbladen Doorrekenen en Ontwerp type

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
