Colonna tubolare con piatto di taglio (189)

L'opzione Colonna tubolare con piatto di taglio (189) collega una trave a una colonna tubolare con un piatto di taglio. Il piatto di taglio attraversa la colonna tubolare.

Oggetti creati

Piatto di taglio (1 o 2)
Bulloni
Saldature
Tagli

Utilizzare per


Situazione	Descrizione
	Sezione di taglio attraverso una colonna tubolare.
	Piatto di taglio attraverso una colonna tubolare con due parti secondarie.
	Piatto di taglio attraverso una colonna tubolare con due parti secondarie. Il piatto di taglio si estende fino alla sommità della colonna.
	Piatto di taglio attraverso una colonna tubolare con due parti secondarie e opzioni di allineamento dei bulloni. Le parti secondarie possono essere a livello e/o inclinate.
	Piatto di taglio attraverso una colonna tubolare con due parti secondarie. È stata aggiunta una terza parte secondaria dopo la creazione della connessione.
	Piatto di taglio attraverso una colonna tubolare con una parte secondaria.

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare la prima parte secondaria (trave).
Selezionare la seconda parte secondaria (trave).
Cliccare con il pulsante centrale del mouse per creare il componente.

Identificazione delle parti


	Parte
1	Piatto di taglio

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Scheda Immagine

Utilizzare la scheda Immagine per controllare la posizione del piatto di taglio e per definire la modalità di taglio delle estremità della trave.

Dimensioni


	Descrizione	Default
1	Taglio della parte secondaria. Il taglio della parte secondaria crea una distanza tra la parte principale e la parte secondaria.	`20 mm`
2	Distanza dal bordo della parte principale all'angolo superiore del piatto di taglio.	`5 mm`
3	Distanza dal bordo della parte principale all'angolo inferiore del piatto di taglio.	`5 mm`
4	Dimensione della trave realizzata sulla flangia dalla parte secondaria. L'intaglio della flangia è definito dal bordo del piatto di taglio.	Alla flangia viene aggiunto automaticamente lo stripping quando il piatto di taglio attraversa la flangia. `20 mm`

Taglio estremità della trave

Definisce la modalità di taglio dell'estremità della trave secondaria. Vista laterale della trave.


Opzione	Opzione	Descrizione
		Default Inclinazione AutoDefaults consente di modificare questa opzione.
		Automatico Se la trave secondaria è inclinata meno di 10 gradi, l'estremità della trave è tagliata a squadra. In caso contrario, l'estremità della trave è tagliata in pendenza.
		Quadrato Taglia a squadra l'estremità della trave secondaria.
		Inclinazione Taglia l'estremità della trave secondaria parallela al bordo della parte principale.

Scheda Piatti

Utilizzare la scheda Piatti per controllare dimensione, posizione, marcatura, orientamento e forma del piatto di taglio. È possibile anche definire i piatti rondella per i bulloni e selezionarne il lato.

Piatto di taglio


Opzione	Descrizione
Piastra di accoppiamento	Spessore piatto.
Piatto rondella	Spessore, larghezza e altezza del piatto rondella.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Dimensioni del piatto di taglio


	Descrizione
1	Dimensioni orizzontali del taglio creato per il piatto di taglio. Su entrambi i lati del piatto di taglio vengono create dimensioni uguali.
2	Dimensioni verticali del taglio creato per il piatto di taglio. Sulla parte superiore e inferiore del piatto di taglio vengono create dimensioni uguali.
3	Distanza dall'asse centrale del piatto di taglio all'asse centrale della parte principale. Il valore predefinito `0` determina il posizionamento del piatto di taglio sull'asse centrale della parte principale.
4	Raggio angolo del taglio creato per il piatto di taglio.
5	Dimensione verticale dello smusso del piatto di taglio.

Tipo di Smusso


Opzione	Descrizione
	Default Smusso lineare AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso ad arco concavo

Taglio del piatto di taglio

Quando il componente viene creato accanto alla sommità della colonna, il bordo superiore del piatto di taglio può essere esteso fino alla sommità della colonna.


Opzione	Descrizione
	Default Linea AutoDefaults consente di modificare questa opzione.
	Linea
	Parte super. colonna Il bordo superiore del piatto di taglio viene esteso fino alla parte superiore della parte principale.

Forma piatto di taglio


Opzione	Descrizione
	Default Perpendicolare alla parte principale AutoDefaults consente di modificare questa opzione.
	Perpendicolare alla parte principale
	Automatico
	I bordi del piatto di taglio sono allineati nella direzione della parte secondaria destra.
	I bordi del piatto di taglio sono allineati nella direzione della parte secondaria sinistra.
	I bordi del piatto di taglio sono collegati nell'intersezione dei bordi della parte secondaria.
	Definito da entrambi i bordi

Orientamento piatto di taglio

Specificare l'orientamento del piatto di taglio delle parti secondarie.


Opzione	Opzione	Descrizione
		Default Inclinata AutoDefaults consente di modificare questa opzione.
		Automatico Inclinato o a squadra Se la parte secondaria è inclinata per meno di 10 gradi, viene creata un piatto di taglio a squadra. Altrimenti, il piatto di taglio viene inclinata nella direzione della parte secondaria.
		Inclinata
		Quadrato
		Inclinato con taglio a squadra dell'estremità

Forma dell'angolo superiore del piatto di taglio

Specificare la forma dell'angolo superiore del piatto di taglio per entrambe le parti secondarie.


Opzione	Opzione	Descrizione
		Default Inclinazione AutoDefaults consente di modificare questa opzione.
		Inclinazione
		Quadrato

Forma dell'angolo inferiore del piatto di taglio

Specificare la forma dell'angolo inferiore del piatto di taglio per entrambe le parti secondarie.


Opzione	Opzione	Descrizione
		Default Inclinazione AutoDefaults consente di modificare questa opzione.
		Inclinazione
		Quadrato

Posizione del piatto di taglio


Opzione	Descrizione
	Default Lato vicino AutoDefaults consente di modificare questa opzione.
	Automatico Il piatto di taglio viene creata sul lato vicino quando l'angolo tra la parte principale e quella secondaria è inferiore a 90 gradi.
	Lato vicino
	Entrambi i lati
	Lato lontano

Piatto rondella

Definire i piatti rondella per i bulloni e selezionare il lato del piatto rondella.


Opzione	Descrizione
	Default Nessun piatto rondella AutoDefaults consente di modificare questa opzione.
	Nessun piatto rondella
	Un piatto rondella
	Singoli piatti rondella quadrati per ciascun bullone
	Singoli piatti rondella rotondi per ciascun bullone


Opzione	Descrizione
	Scegliere se il piatto rondella viene creato per un piatto di taglio o per entrambi i piatti di taglio.

Schede Bull.1°Sec. e Bull.2°Sec.

Utilizzare le schede Bull.1°Sec. e Bull.2°Sec. per controllare le proprietà dei bulloni che collegano il piatto di taglio alla prima e alla seconda parte secondaria.

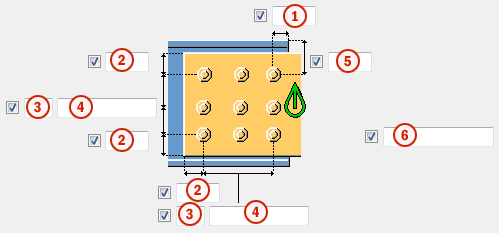

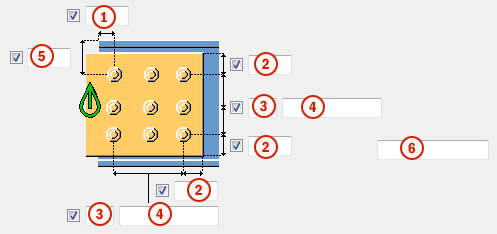

Dimensioni del gruppo bulloni


	Descrizione
1	Dimensione della posizione orizzontale del gruppo bulloni.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione verticale del gruppo bulloni.
6	Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso.

Orientamento del gruppo di bulloni


Opzione	Descrizione
	Default Quadrato AutoDefaults consente di modificare questa opzione.
	Automatico Quadrato
	Sfalsato I bulloni sono sfalsati in direzione della parte secondaria.
	Quadrato Un gruppo di bulloni sfalsati è posizionato orizzontalmente.
	Inclinata Un gruppo di bulloni in squadra è inclinato in direzione della parte secondaria.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Taglio trave

Utilizzare la scheda Taglio trave per controllare le barre posteriori saldate, i fori di accesso saldatura, le preparazioni dell'estremità della trave e i tagli della flangia.

Parti


Opzione	Descrizione
Barra supporto	Spessore e larghezza della barra supporto saldatura


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Dimensioni dei fori di accesso saldatura


	Descrizione
1	Distanza tra la flangia superiore della parte secondaria e la parte principale.
2	Dimensioni verticali dei fori di accesso saldatura superiore e inferiore.
3	Dimensioni orizzontali dei fori di accesso saldatura superiore e inferiore.
4	Distanza tra l'anima della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.
5	Distanza tra la flangia inferiore della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.

Fori di accesso saldatura


Opzione	Descrizione	Default
	Default Foro di accesso saldatura rotondo AutoDefaults consente di modificare questa opzione.
	Foro di accesso saldatura rotondo
	Foro di accesso saldatura quadrato
	Foro di accesso saldatura diagonale
	Foro di accesso saldatura rotondo con un raggio definibile in
	Foro di accesso saldatura a forma di cono esteso con un raggio e dimensioni definibili in e
	Foro di accesso a forma di cono con raggi definibili in e La lettera maiuscola R definisce il raggio maggiore (altezza). La lettera minuscola r definisce il raggio minore.	`R = 35` `r = 10`

Preparazione estremità trave


Opzione	Descrizione
	Default Vengono preparate le flange superiore e inferiore. AutoDefaults consente di modificare questa opzione.
	Automatico Vengono preparate le flange superiore e inferiore.
	L'estremità della trave non viene preparata.
	Vengono preparate le flange superiore e inferiore.
	Viene preparata la flangia superiore.
	Viene preparata la flangia inferiore.

Taglio flangia


Opzione per la flangia superiore	Opzione per la flangia inferiore	Descrizione
		Default La flangia non viene tagliata. AutoDefaults consente di modificare questa opzione.
		La flangia non viene tagliata.
		La flangia viene tagliata.

Barre posteriori saldate


Opzione	Opzione	Descrizione
		Default Non viene creata alcuna barra di appoggio. AutoDefaults consente di modificare questa opzione.
		Non viene creata alcuna barra di appoggio.
		Le barre di appoggio vengono create all'interno delle flange.
		Le barre di appoggio vengono create all'esterno delle flange.

Lunghezza delle barre posteriori saldate

Immettere la lunghezza della barra posteriore saldata nella casella sotto le opzioni.


Opzione	Descrizione
	Default Lunghezza assoluta della barra posteriore AutoDefaults consente di modificare questa opzione.
	Lunghezza assoluta della barra posteriore
	Estensione oltre il bordo della flangia

Posizione delle barre posteriori saldate


Opzione	Descrizione
	Immettere un valore positivo o negativo per spostare l'estremità anteriore della barra posteriore in relazione all'estremità della flangia.

Tipo assemblaggio

Definisce la posizione in cui vengono eseguite le saldature delle barre posteriori saldate. Quando si seleziona l'opzione Officina, Tekla Structures include le barre di supporto nell'assemblaggio.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Schede Progetto e Tipo di progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
