Piastra di accoppiamento semplice (146)

Piastra di accoppiamento semplice (146) collega una trave a un'altra trave o una trave a una colonna con un piatto di taglio a squadra singolo oppure con piatti di taglio doppi. La piatto di taglio è saldata all'anima della parte principale e alle flange e imbullonata all'anima della trave secondaria. La trave secondaria può essere a livello, inclinata e/o obliqua. Il piatto di irrigidimento sul lato opposto dell'anima della trave principale è opzionale.

Oggetti creati

Piatto di taglio (1 o 2)
Irrigidimento (opzionale)
Piatti di rinforzo (opzionali)
Barre posteriori saldate (opzionali)
Angolari di montaggio
Saldature
Bulloni
Tagli

Utilizzare per


Situazione	Descrizione
	Piatto di taglio semplice connesso a una trave.
	Piatto di taglio semplice connesso a una trave. Alcuni bulloni sono stati eliminati.
	Piatto di taglio semplice connesso a una trave. La parte secondaria è obliqua.
	Piatto di taglio semplice connesso a una trave. La parte secondaria è inclinata e obliqua. I bulloni e il piatto di taglio sono paralleli alla parte secondaria.
	Piatto di taglio semplice connesso a una trave con rinforzi e un piatto di irrigidimento.
	Piatto di taglio semplice connesso a una trave. La parte secondaria è inclinata e obliqua.
	Piatto di taglio semplice connesso a una flangia della colonna.
	Piatto di taglio semplice connesso a una flangia/un bordo della colonna.
	Piatto di taglio semplice connesso a una flangia della colonna con opzioni dell'angolare di montaggio.
	Piatto di taglio semplice connesso a una flangia della colonna. Alcuni bulloni sono stati eliminati.
	Piatto di taglio semplice a montante o stipite porta.
	Connessione gancio piatto di taglio semplice.

Ordine di selezione

Selezionare la parte principale (colonna o trave).
Selezionare la parte secondaria (trave).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Identificazione delle parti


	Parte
1	Piatto di taglio
2	Piatto di rinforzo

Scheda Immagine

Utilizzare la scheda Immagine per controllare l'estremità della trave, la flangia e i tagli dell'anima.

Dimensioni


	Descrizione	Default
1	Dimensione della trave realizzata sulla flangia dalla parte secondaria. L'intaglio della flangia è definito dal bordo del piatto di taglio.	Alla flangia viene aggiunto automaticamente lo stripping quando il piatto di taglio attraversa la flangia. `20` mm
2	La dimensione di distanza della trave regola la distanza tra l'anima della parte principale e l'anima della trave secondaria. La dimensione viene misurata allineata alla parte principale o nella stessa direzione della parte secondaria. Questa opzione si applica in condizioni di vincolo geometrico a squadra e inclinate. La dimensione viene utilizzata solo quando l'opzione Taglio estremità trave è impostata su default o automatico.	`20` mm Allineato alla parte principale

Taglio estremità della trave

Definisce la modalità di taglio dell'estremità della trave secondaria. Vista laterale della trave.


Opzione	Descrizione
	Default Inclinazione AutoDefaults consente di modificare questa opzione.
	Automatico Se la trave secondaria è inclinata meno di 10 gradi, l'estremità della trave è tagliata a squadra. In caso contrario, l'estremità della trave è tagliata in pendenza.
	Quadrato Taglia a squadra l'estremità della trave secondaria.
	Inclinazione Taglia l'estremità della trave secondaria parallela al bordo della parte principale.
	Taglio a squadra vicino all'anima della parte principale Taglia a squadra l'estremità della trave secondaria e la colloca vicino all'anima della parte principale.
	Flangia tagliata Taglia l'angolo della flangia all'estremità della trave secondaria.

Taglio anima della trave

Definisce la modalità di taglio dell'estremità dell'anima della trave secondaria. Vista della trave dall'alto.


Opzione	Descrizione
	Default Inclinazione AutoDefaults consente di modificare questa opzione.
	Inclinazione Taglia in pendenza l'estremità dell'anima quando l'estremità della trave secondaria è tagliata in pendenza.
	Quadrato Taglia a squadra l'estremità dell'anima anche se l'estremità della trave secondaria è tagliata in pendenza.

Taglio flangia della trave

Definisce la modalità di taglio dell'estremità della flangia della trave secondaria. Vista della trave dall'alto.


Opzione	Descrizione
	Default Inclinazione AutoDefaults consente di modificare questa opzione.
	Inclinazione Taglia in pendenza l'estremità della flangia.
	Quadrato Taglia a squadra una parte della flangia e ne lascia una parte in pendenza.

Taglio flangia inferiore della trave


Opzione	Descrizione
	Default Taglio flangia AutoDefaults consente di modificare questa opzione.
	Intaglio Il lato inferiore della trave secondaria è smussato se il piatto di taglio attraversa la flangia. Immettere l'altezza e il raggio dell'intaglio.
	Taglio flangia La flangia della trave secondaria viene tagliata sullo stesso lato del piatto di taglio se questa attraversa la flangia.

Scheda Piatti

Utilizzare la scheda Piatti per controllare dimensione, posizione, marcatura, orientamento e forma del piatto di taglio.

Parti


Opzione	Descrizione
Piatto	Spessore, larghezza e altezza del piatto di taglio.
Piatto rondella	Spessore, larghezza e altezza del piatto rondella.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Posizione del piatto di taglio

Definisce il numero e il lato dei piatti di taglio in connessioni di piatti di taglio singoli.


Opzione	Descrizione
	Default Piatto di taglio lato lontano AutoDefaults consente di modificare questa opzione.
	Automatico Il componente seleziona automaticamente il piatto di taglio lato vicino o lato lontano. La sezione viene creata sul lato della parte secondaria quando l'angolo tra la parte principale e quella secondaria è inferiore a 90 gradi.
	Piatto di taglio lato lontano
	Piatto di taglio lato vicino e lato lontano
	Piatto di taglio lato vicino

Distanza tra il piatto di taglio e la parte secondaria



1	Distanza tra l'anima della parte secondaria e il piatto di taglio.	`0`

Posizione del piatto di taglio (inclinato)

Definisce la posizione dei piatti di taglio. La parte secondaria è inclinata.


Opzione	Descrizione
	Default I bordi del piatto di taglio raggiungono lo stesso livello nella parte principale. AutoDefaults consente di modificare questa opzione.
	I bordi del piatto di taglio raggiungono lo stesso livello nella parte principale.
	I piatti di taglio hanno la stessa lunghezza.

Distanza dal bordo del piatto di taglio


	Descrizione
1	Distanza tra l'anima della parte principale e il bordo dei piatti di taglio.

Taglio all'estremità del piatto di taglio


Opzione	Descrizione
	Default L'estremità del piatto di taglio non viene tagliata. AutoDefaults consente di modificare questa opzione.
	Quadrato L'estremità del piatto di taglio non viene tagliata.
	Inclinazione L'estremità del piatto di taglio viene tagliata parallelamente all'anima della parte principale.

Smussi del piatto di taglio


	Descrizione
1	Dimensione orizzontale dello smusso del piatto di taglio.
2	Dimensione verticale dello smusso del piatto di taglio.

Tipo di Smusso


Opzione	Descrizione
	Default nessuno smusso AutoDefaults consente di modificare questa opzione.
	nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Orientamento piatto di taglio


Opzione	Descrizione
	Default Inclinata AutoDefaults consente di modificare questa opzione.
	Automatico Il piatto di taglio è inclinata nella direzione della trave secondaria. Entrambi i bordi verticali del piatto di taglio vengono tagliati paralleli all'estremità della trave secondaria.
	Inclinata Il piatto di taglio è inclinata nella direzione della trave secondaria. Entrambi i bordi verticali del piatto di taglio vengono tagliati paralleli all'estremità della trave secondaria.
	Quadrato
	Pendenza modificata Uguale all'opzione Inclinato, ma il bordo verticale del piatto di taglio collegato alla trave secondaria è tagliato in modo perpendicolare alla flangia della trave secondaria.

Piatto rondella

Definire i piatti rondella per i bulloni e selezionare il lato del piatto rondella.


Opzione	Descrizione
	Default Nessun piatto rondella AutoDefaults consente di modificare questa opzione.
	Nessun piatto rondella
	Un piatto rondella
	Singoli piatti rondella quadrati per ciascun bullone
	Singoli piatti rondella rotondi per ciascun bullone


Opzione	Descrizione
	Scegliere se il piatto rondella viene creato per un piatto di taglio o per entrambi i piatti di taglio.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti per controllare dimensioni, orientamento, posizione e tipo di piatto di irrigidimento.

Dimensioni del piatto di irrigidimento d'anima opposto


Opzione	Descrizione
Irrig.d'anima opp.	Spessore, la larghezza e l'altezza del piatto di irrigidimento d'anima opposto.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Creazione di irrigidimenti


Opzione	Descrizione
	Default Gli irrigidimenti non vengono creati. AutoDefaults consente di modificare questa opzione.
	Completa Crea un irrigidimento completo della stessa altezza dell'anima della parte principale.
	Determinato dal piatto di taglio Tekla Structures determina le dimensioni dell'irrigidimento in base a quelle del piatto di taglio. Tekla Structures tenta di tenere i bordi inferiori del piatto di irrigidimento e del piatto di taglio allo stesso livello, se possibile.
	Parziale Lascia una distanza tra il piatto di irrigidimento e la flangia inferiore della parte principale.
	Gli irrigidimenti non vengono creati.

Gap irrigidimento


	Descrizione
1	Distanza tra le flange della parte principale e l'irrigidimento.
2	Distanza tra l'anima della parte principale e l'irrigidimento.

Orientamento degli irrigidimenti


Opzione	Descrizione
	Default Gli irrigidimenti sono paralleli alla parte secondaria. AutoDefaults consente di modificare questa opzione.
	Gli irrigidimenti sono perpendicolari alla parte principale.
	Gli irrigidimenti sono paralleli alla parte secondaria.

Smussi degli irrigidimenti


	Descrizione
1	Dimensione orizzontale dello smusso.
2	Dimensione verticale dello smusso.

Tipo di Smusso


Opzione	Descrizione
	Default Smusso lineare AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Scheda Rinforzo

Utilizzare la scheda Rinforzo per controllare la creazione del piatto di rinforzo e degli smussi nelle flange della trave secondaria.

Piatti di rinforzo


Opzione	Descrizione
Piastra superiore	Spessore, larghezza e altezza del piatto di rinforzo superiore.
Piatto inferiore	Spessore, larghezza e altezza del piatto di rinforzo inferiore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Smussi dei piatti di rinforzo


	Descrizione
1	Larghezza dello smusso del piatto di rinforzo superiore.
2	Altezza dello smusso del piatto di rinforzo superiore.
3	Altezza dello smusso del piatto di rinforzo inferiore.
4	Larghezza dello smusso del piatto di rinforzo inferiore.

Creazione di piatti di rinforzo


Opzione	Descrizione
	Default Se necessario, vengono creati piatti di rinforzo superiore e inferiore. L’AutoDefault può variare questa opzione.
	Automatico Se necessario, vengono creati piatti di rinforzo superiore e inferiore o entrambi.
	Vengono creati piatti di rinforzo superiore e inferiore. Per creare un piatto singolo, inserire `0` nel campo dello spessore (t) relativo al piatto non necessario (piatto superiore o inferiore).
	I piatti di rinforzo non vengono creati.

Scheda Intaglio

Utilizzare la scheda Intaglio per creare automaticamente gli intagli per la trave secondaria e controllare le proprietà degli intagli. La scheda Intaglio include due sezioni: proprietà automatiche (sezione superiore) e proprietà manuali (sezione inferiore). Le proprietà di scantonatura automatiche e manuali funzionano indipendentemente l'una dall'altra.

Scantonatura automatica

Le opzioni di scantonatura automatica influiscono sulla flangia superiore e su quella inferiore.

Forma intaglio

La scantonatura automatica viene attivata quando si seleziona la forma dello scantonatura.


Opzione	Descrizione
	Default Crea intagli sulla trave secondaria. AutoDefaults consente di modificare questa opzione.
	Crea intagli sulla trave secondaria. Gli intagli sono allineati all'anima della trave principale.
	Crea intagli sulla trave secondaria. I tagli sono allineati all'anima della trave secondaria.
	Crea intagli sulla trave secondaria. Il taglio verticale è allineato alla trave principale, mentre il taglio orizzontale è allineato alla trave secondaria.
	Disattiva la scantonatura automatica.
	Crea intagli su entrambi i lati della trave secondaria. Gli intagli sono allineati alla trave secondaria.

Dimensioni dell'intaglio


Opzione	Descrizione
	Default Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale. AutoDefaults consente di modificare questa opzione.
	Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale.
	Le dimensioni della scantonatura sono misurate dalla linea centrale della trave principale e da sotto la flangia superiore della trave principale.
	Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e dal bordo esterno della flangia superiore della trave principale.

Inserire i valori orizzontale e verticale per i tagli.

Forma di taglio della flangia


Opzione	Descrizione
	Default La flangia della trave secondaria viene tagliata parallelamente alla trave principale. AutoDefaults consente di modificare questa opzione.
	La flangia della trave secondaria viene tagliata parallelamente alla trave principale.
	La flangia della trave secondaria viene tagliata quadrata.

Arrotondamento delle quote dell'intaglio

Utilizzare le opzioni di arrotondamento delle dimensioni della scantonatura per definire se le dimensioni della scantonatura sono arrotondate per eccesso. Anche se l'arrotondamento delle quote è attivo, le quote vengono arrotondate per eccesso solo se necessario.


Opzione	Descrizione
	Default Le dimensioni della scantonatura non vengono arrotondate. AutoDefaults consente di modificare questa opzione.
	Le dimensioni della scantonatura non vengono arrotondate.
	Le quote della scantonatura vengono arrotondate. Inserire i valori di arrotondamento orizzontale e verticale.

Le dimensioni sono arrotondate per eccesso al multiplo più vicino al valore inserito. Ad esempio, se la dimensione effettiva è 51 e si specifica un valore di arrotondamento per eccesso di 10, la dimensione viene arrotondata a 60.

Posizione dell'intaglio


Opzione	Descrizione
	Default Crea il taglio sotto la flangia della trave principale. AutoDefaults consente di modificare questa opzione.
	Crea il taglio sotto la flangia della trave principale.
	Crea il taglio sopra la flangia della trave principale.

Smusso dell'intaglio


Opzione	Descrizione
	Default L'intaglio non viene smussato. AutoDefaults consente di modificare questa opzione.
	L'intaglio non viene smussato.
	Crea una scantonatura con uno smusso delle linee.
	La scantonatura viene smussata in base al raggio inserito.

Inserire un raggio per lo smusso.

Scantonatura manuale

Utilizzare la scantonatura manuale quando una parte che non appartiene alla connessione entra in collisione con la trave secondaria. Quando si utilizza la scantonatura manuale, la connessione crea tagli utilizzando i valori inseriti nei campi della scheda Intaglio. È possibile utilizzare valori diversi per la flangia superiore e inferiore.

Lato dell'intaglio della flangia

Il lato della scantonatura della flangia definisce su quale lato della trave vengono create le scantonature.


Opzione	Descrizione
	Default Crea intagli su entrambi i lati della flangia. AutoDefaults consente di modificare questa opzione.
	Automatico Crea intagli su entrambi i lati della flangia.
	Crea intagli su entrambi i lati della flangia.
	Crea intagli sul lato vicino della flangia.
	Crea intagli sul lato lontano della flangia.

Forma dell'intaglio della flangia

La forma della scantonatura della flangia definisce la forma della scantonatura nella flangia della trave.


Opzione	Descrizione
	Default L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. AutoDefaults consente di modificare questa opzione.
	Automatico L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. La profondità di default della scantonatura è il doppio dello spessore della flangia secondaria. Il taglio si estende per l'intera lunghezza della flangia secondaria.
	Crea smussi nelle flange. Se si inserisce una dimensione orizzontale, viene creato uno smusso di 45 gradi.
	Crea tagli nella flangia con i valori di default a meno che non si inseriscano i valori nei campi 1e 2.
	La flangia non viene tagliata.
	Crea tagli nella flangia in base al valore nel campo 1 per allinearlo all'anima.
	Crea tagli nella flangia in base ai valori inseriti nei campi 1 e 2.

Profondità dell'intaglio della flangia


Opzione	Descrizione
	Default Profondità delle scantonature della flangia. AutoDefaults consente di modificare questa opzione.
	Profondità delle scantonature della flangia.
	Profondità dell'intaglio della flangia con una dimensione che va dalla linea centrale dell'anima della trave secondaria al bordo dell'intaglio.

Inserire il valore per la profondità taglio della flangia.

Dimensioni di taglio


	Descrizione	Default
1	Dimensioni per i tagli orizzontali della flangia.	`10 mm`
2	Dimensioni per i tagli verticali della flangia.	La distanza tra il bordo dell'intaglio e la flangia della trave è uguale all'arrotondamento dell'anima della parte principale. L'altezza dell'intaglio viene arrotondata per eccesso ai `5 mm` più vicini.

Dimensione da anima a taglio flangia


	Descrizione
1	Definisce la distanza tra l'anima e il taglio della flangia.

Definizione taglio BCSA

Definisce se l'intaglio viene creato in conformità alle specifiche BCSA (British Constructional Steelwork Association).


Opzione	Descrizione
Default	Dimensioni intaglio.
Sì	Crea un intaglio di 50 mm per le connessioni semplici da trave a trave.
No	Utilizzare le opzioni disponibili nella scheda Intaglio per definire le dimensioni dell'intaglio.

Taglio della distanza dall'anima della trave

Definire un valore di tolleranza per il taglio dall'anima della trave. Il valore definisce la porzione di anima che non viene tagliata.

Scheda Bulloni

Utilizzare la scheda Bulloni per controllare le proprietà dei bulloni che collegano il piatto di taglio alla parte secondaria.

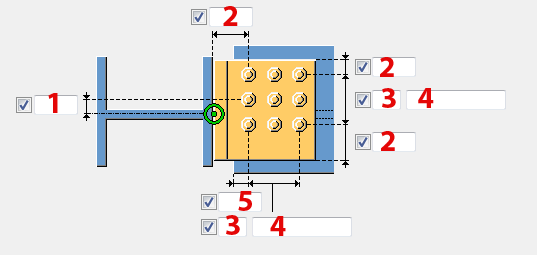

Dimensioni del gruppo bulloni

Le dimensioni del gruppo bulloni influiscono sulla dimensione e sulla sagoma del piatto di taglio.


	Descrizione

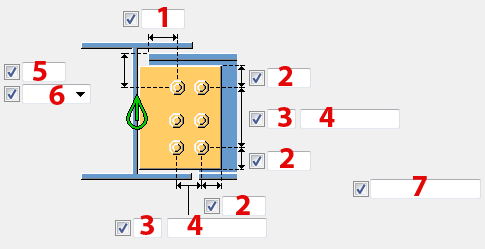

1	Dimensione della posizione orizzontale del gruppo bulloni. Quando la trave secondaria è inclinata o obliqua, definire se la dimensione orizzontale viene misurata dal gruppo di bulloni fino al bordo della parte secondaria o fino all'anima della parte principale. Inclinato rispetto alla parte secondaria Obliquo rispetto alla parte secondaria Inclinato rispetto alla parte principale Obliquo rispetto alla parte principale L'impostazione di default è la dimensione orizzontale misurata dal gruppo di bulloni fino al bordo della parte secondaria. Assicurarsi che l'opzione Taglio estremità trave nella scheda Immagine sia impostata su a squadra .
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione verticale del gruppo bulloni. Quando la trave secondaria è inclinata, definire se la dimensione verticale viene misurata dal gruppo di bulloni fino al bordo della parte secondaria o fino al bordo della parte principale. Dimensione inclinata verticale rispetto alla parte secondaria Dimensione verticale rispetto alla parte secondaria Dimensione verticale rispetto alla parte principale Dimensione verticale rispetto alla linea centrale della parte principale L'impostazione di default è la dimensione verticale misurata dal gruppo di bulloni fino al bordo della parte secondaria (dimensione inclinata). Assicurarsi che l'opzione Taglio estremità trave nella scheda Immagine sia impostata su a squadra .
6	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
7	Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Orientamento del gruppo di bulloni


Opzione	Descrizione
	Default Quadrato AutoDefaults consente di modificare questa opzione.
	Automatico Quadrato
	Sfalsato I bulloni sono sfalsati in direzione della parte secondaria.
	Quadrato Un gruppo di bulloni sfalsati è posizionato orizzontalmente.
	Inclinata Un gruppo di bulloni in squadra è inclinato in direzione della parte secondaria.

Direzione bullonatura


Opzione	Descrizione
	Default Direzione bullonatura 1 AutoDefaults consente di modificare questa opzione.
	Direzione bullonatura 1
	Direzione bullonatura 2

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Lunghezza di taglio

Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.

Commento

È possibile definire un commento.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Taglio trave

Utilizzare la scheda Taglio trave per controllare le barre posteriori saldate, i fori di accesso saldatura, le preparazioni dell'estremità della trave e i tagli della flangia.

Barra supp. saldatura


Opzione	Descrizione
Barra post.saldata	Spessore e larghezza della barra posteriore saldata.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Dimensioni dei fori di accesso saldatura


	Descrizione
1	Distanza tra la flangia superiore della parte secondaria e la parte principale.
2	Dimensioni verticali dei fori di accesso saldatura superiore e inferiore.
3	Dimensioni orizzontali dei fori di accesso saldatura superiore e inferiore.
4	Distanza tra l'anima della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.
5	Distanza tra la flangia inferiore della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.

Fori di accesso saldatura


Opzione	Descrizione	Default
	Default Foro di accesso saldatura rotondo AutoDefaults consente di modificare questa opzione.
	Foro di accesso saldatura rotondo
	Foro di accesso saldatura quadrato
	Foro di accesso saldatura diagonale
	Foro di accesso saldatura rotondo con un raggio definibile in
	Foro di accesso saldatura a forma di cono esteso con un raggio e dimensioni definibili in e
	Foro di accesso a forma di cono con raggi definibili in e La lettera maiuscola R definisce il raggio maggiore (altezza). La lettera minuscola r definisce il raggio minore.	`R = 35` `r = 10`

Preparazione estremità trave


Opzione	Descrizione
	Default Vengono preparate le flange superiore e inferiore. AutoDefaults consente di modificare questa opzione.
	Automatico Vengono preparate le flange superiore e inferiore.
	L'estremità della trave non viene preparata.
	Vengono preparate le flange superiore e inferiore.
	Viene preparata la flangia superiore.
	Viene preparata la flangia inferiore.

Taglio flangia


Opzione per la flangia superiore	Opzione per la flangia inferiore	Descrizione
		Default La flangia non viene tagliata. AutoDefaults consente di modificare questa opzione.
		La flangia non viene tagliata.
		La flangia viene tagliata.

Barre posteriori saldate


Opzione per la barra di appoggio inferiore	Descrizione
	Default Le barre di appoggio vengono create all'interno delle flange. AutoDefaults consente di modificare questa opzione.
	Non viene creata alcuna barra di appoggio.
	Le barre di appoggio vengono create all'interno delle flange.
	Le barre di appoggio vengono create all'esterno delle flange.

Lunghezza delle barre posteriori saldate

Immettere la lunghezza della barra posteriore saldata nella casella sotto le opzioni.


Opzione	Descrizione
	Default Lunghezza assoluta della barra posteriore AutoDefaults consente di modificare questa opzione.
	Lunghezza assoluta della barra posteriore
	Estensione oltre il bordo della flangia

Posizione delle barre posteriori saldate


Opzione	Descrizione
	Immettere un valore positivo o negativo per spostare l'estremità anteriore della barra posteriore in relazione all'estremità della flangia.

Tipo assemblaggio

Definisce la posizione in cui vengono eseguite le saldature delle barre posteriori saldate. Quando si seleziona l'opzione Officina, Tekla Structures include le barre di supporto nell'assemblaggio.

Scheda Box Angolare

Utilizzare la scheda Box Angolare per aggiungere un angolare di montaggio.

Angolare di montaggio

Lo scopo degli angolari di montaggio è trasportare i carichi dalla parte secondaria. Gli angolari di montaggio possono essere posizionati sulla flangia superiore, su quella inferiore o su entrambe le flange della parte secondaria. Gli angolari di montaggio possono essere irrigiditi e imbullonati o saldati alla parte principale e a quella secondaria.


Opzione	Descrizione
Irrigidimenti (Stiffeners)	Spessore, larghezza e altezza degli irrigidimenti.
Profilo	Profilo dell'angolare di montaggio selezionandolo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Posizione dell'angolare di montaggio


Opzione	Descrizione
	Default Non viene creato alcun angolare di montaggio. AutoDefaults consente di modificare questa opzione.
	Non viene creato alcun angolare di montaggio.
	Un angolare di montaggio viene creato sopra la flangia.
	Un angolare di montaggio viene creato sotto la flangia.
	Gli angolari di montaggio sono creati su entrambi i lati della flangia.

Collegamento dell'angolare di montaggio

L'angolare di montaggio è posizionato sul lato superiore o inferiore della parte secondaria.


Opzione per l'angolare di montaggio superiore	Opzione per l'angolare di montaggio inferiore	Descrizione
		Default Bullonato L'angolare di montaggio è bullonato alla parte principale e alla parte secondaria. AutoDefaults consente di modificare questa opzione.
		Bullonato L'angolare di montaggio è bullonato alla parte principale e alla parte secondaria.
		Saldato-bullonato L'angolare di montaggio è saldato alla parte principale e bullonato alla parte secondaria.
		Bullonato-saldato L'angolare di montaggio è bullonato alla parte principale e saldato alla parte secondaria.
		Saldato L'angolare di montaggio è saldato alla parte principale e alla parte secondaria.

Tipo d'Irrigidimento


Opzione	Descrizione
	Default Piatto di irrigidimento rettangolare AutoDefaults consente di modificare questa opzione.
	Piatto di irrigidimento rettangolare
	Piatto di irrigidimento triangolare
	La linea che connette le estremità delle ali dell'angolare di montaggio definisce la forma del piatto di irrigidimento.

Quota offset irrigidimento

Definisce l'offset dei tagli inclinati per gli irrigidimenti triangolari.


	Descrizione
1	Quota offset orizzontale
2	Quota offset verticale

Rotazione dell'angolare di montaggio


Opzione	Descrizione
	Default L'angolare di montaggio non viene ruotato. AutoDefaults consente di modificare questa opzione.
	L'angolare di montaggio non viene ruotato.
	L'angolare di montaggio viene ruotato orizzontalmente di 90 gradi. Per inserire un irrigidimento nell’angolare di montaggio ruotato, selezionare l'opzione Irrigidimenti intermedi nella lista Posizione dell’irrigidimento intermedio.

Orientamento dell'angolare di montaggio


Opzione	Descrizione
	Default L'ala più lunga dell'angolare di montaggio è connessa alla parte secondaria. AutoDefaults consente di modificare questa opzione.
	L'ala più lunga dell'angolare di montaggio è connessa alla parte secondaria.
	L'ala più lunga dell'angolare di montaggio è collegata alla parte principale.
	Automatico L'ala più lunga dell'angolare di montaggio è connessa alla parte in cui i bulloni fuoriescono dallo spigolo dell'angolare di montaggio.

Posizione dell'irrigidimento laterale


Opzione	Descrizione
	Default Gli irrigidimenti laterali non vengono creati. AutoDefaults consente di modificare questa opzione.
	Gli irrigidimenti laterali non vengono creati.
	Vengono creati gli irrigidimenti lato vicino.
	Vengono creati gli irrigidimenti lato lontano.
	Vengono creati gli irrigidimenti laterali lato vicino e lontano.

Posizione dell'irrigidimento centrale


Opzione	Descrizione
	Default In base ai bulloni AutoDefaults consente di modificare questa opzione.
	Non viene creato alcun piatto di irrigidimento centrale.
	Irrigidimenti centrali Il piatto di irrigidimento è posizionato al centro dell'angolare di montaggio. Immettere il numero di irrigidimenti intermedi nella casella Numero di irrigidimenti intermedi. Più irrigidimenti vengono centrati e posizionati equidistanti.
	In base ai bulloni Il piatto di irrigidimento è posizionato al centro del passo bulloni. Per impostazione predefinita, viene creato un irrigidimento ogni due bulloni. Immettere il numero di irrigidimenti intermedi nella casella sottostante.

Offset angolare di montaggio


	Descrizione
1	Offset orizzontale dell'angolare di montaggio dalla linea centrale della parte principale.

Distanza


	Descrizione
1	Distanza superiore e inferiore tra l'angolare di montaggio e la parte secondaria.

Smussi dell'angolare di montaggio


	Descrizione
1	Dimensione verticale dello smusso.
2	Dimensione orizzontale dello smusso.

Tipo di Smusso


Opzione	Descrizione
	Default nessuno smusso AutoDefaults consente di modificare questa opzione.
	nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Scheda BoxPBolts

Utilizzare la scheda BoxPBolts per controllare le proprietà dei bulloni che collegano l'angolare di montaggio alla parte principale.

Dimensioni del gruppo di bulloni dell'angolare di montaggio


	Descrizione
1	Dimensione della posizione orizzontale del gruppo bulloni. La dimensione è definita dalla linea media della trave secondaria.
2	La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. Distanza dal bordo dei bulloni.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione verticale del gruppo bulloni. La dimensione è definita dalla parte inferiore della trave secondaria.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Superiore è relativo al gruppo di bulloni che collegano l'angolare di rinforzo superiore alla parte principale.
Inferiore è relativo al gruppo di bulloni che collegano l'angolare di montaggio inferiore alla parte principale.

Commento

È possibile definire un commento.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Aumento della lunghezza bullone

Scheda BoxSBolts

Utilizzare la scheda BoxSBolts per controllare le proprietà dei bulloni che collegano l'angolare di montaggio alla parte secondaria.

Dimensioni del gruppo di bulloni dell'angolare di montaggio


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni. La dimensione è definita dalla linea media della trave secondaria.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione orizzontale del gruppo bulloni. La dimensione è definita dalla parte inferiore della trave secondaria.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Superiore è relativo al gruppo di bulloni che collega l'angolare di rinforzo superiore alla parte secondaria.
Inferiore è relativo al gruppo di bulloni che collegano l'angolare di rinforzo montaggio alla parte secondaria.

Commento

È possibile definire un commento.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Aumento della lunghezza bullone

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Tipo di Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Tipo di Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
