Kolom-ligger (187)

Kolom-ligger (187) verbindt een kolom aan een ligger met een gevormde afschuifklamp. De afschuifklamp wordt aan het lijf van het hoofdonderdeel en schotjes gelast en met bouten aan het lijf van het aansluitende onderdeel bevestigd. De aansluitende ligger kan vlak of schuin zijn.

Gemaakte objecten

Afschuifklampen (1 of 2)
Schotjes (optioneel)
Coupplaten (optioneel)
Dubbele plaat van lijf (optioneel)
Bouten
Lassen
Uitsnijdingen

Gebruiken voor


Situatie	Beschrijving
	Ligger verbonden met lijf van de kolom. Afschuifklamp met coupplaat aan onderzijde en vier schotjes.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom).
Selecteer het aansluitende onderdeel (ligger).

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Onderdeel
1	Afschuifklamp
2	Coupplaat
3	Schotje

Opmerking:

Tekla Structures gebruikt waarden in het bestand joints.def om deze component te maken.

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de positie van de afschuifklamphoek en hoe het liggeruiteinde wordt uitgesneden te definiëren.

Afmetingen


	Beschrijving	Standaard
1	Randafstand van de afschuifklamp vanaf de flensrand van het hoofdonderdeel.	0
2	Snijd het aansluitende onderdeel uit. Wanneer het aansluitende onderdeel wordt gesneden, ontstaat er een opening tussen het hoofdonderdeel en het aansluitende onderdeel.	20 mm
3	Grootte van de plaat die wordt gemaakt op de flens van het aansluitende onderdeel. De uitsnijding van de flens wordt gedefinieerd vanaf de rand van de afschuifklamp.	De flens wordt automatisch gestript wanneer de afschuifklamp de flens kruist. 20 mm

Afsnijding aan liggereinde

Definieer hoe het uiteinde van de aansluitende ligger wordt uitgesneden. De ligger wordt vanaf de zijkant weergegeven.


Optie	Beschrijving
	Standaard Schuin AutoDefaults kan deze optie wijzigen.
	Automatisch Als de aansluitende ligger minder dan 10 graden schuin loopt, wordt het liggeruiteinde recht uitgesneden. Anders wordt het liggeruiteinde afgeschuind uitgesneden.
	Vierkant Hiermee snijdt u het uiteinde van de aansluitende ligger recht.
	Schuin Hiermee snijdt u het uiteinde van de aansluitende ligger parallel aan de rand van het hoofdonderdeel uit.

Uitsnijding in de flens van de ligger

Hiermee definieert u hoe het uiteinde van de flens van de aansluitende ligger wordt uitgesneden. De ligger wordt vanaf de bovenkant weergegeven.


Optie	Beschrijving
	Standaard Schuin AutoDefaults kan deze optie wijzigen.
	Schuin Snijdt het einde van de flens schuin.
	vierkant Snijdt een deel van de flens vierkant en laat een deel ervan afgeschuind.

Tabblad Platen

Gebruik het tabblad Platen om de grootte, de positie, het aantal, de oriëntatie en de vorm van de afschuifklamp te definiëren.

Plaat gelast/gebout


Optie	Beschrijving
Plaat gelast/gebout	Dikte, breedte en hoogte van de afschuifklamp.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Afwerking afschuifklamp


	Beschrijving
1	Horizontale afmeting van de afwerking van de afschuifklamp.
2	Verticale afmeting van de afwerking van de afschuifklamp.
3	Verticale en horizontale afmeting van de afwerking van de afschuifklamp.

Type afwerking


Optie	Optie	Beschrijving
		Standaard Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
		Geen afwerking
		Lijnvormige afwerking
		Bolvormige afwerking
		Holvormige afwerking

Maatlijnen van type afwerking


Optie	Beschrijving
	Standaard Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Holvormige afwerking

Richting afschuifklamp


Optie	Beschrijving
	Standaard Vierkant AutoDefaults kan deze optie wijzigen.
	Automatisch Vierkant
	Afgeschuind De afschuifklamp wordt afgeschuind in de richting van de aansluitende ligger. Beide verticale randen van de afschuifklamp worden parallel uitgesneden aan het einde van de aansluitende ligger.
	vierkant

Positie afschuifklamp

Definieer het aantal en de zijde van de afschuifklampen in verbindingen met één afschuifklamp.


Optie	Beschrijving
	Standaard Afschuifklamp rechts AutoDefaults kan deze optie wijzigen.
	Automatisch De component selecteert automatisch een afschuifklamp aan de linker- of rechterzijde. Wanneer de hoek tussen het hoofdonderdeel en het aansluitende onderdeel kleiner is dan 90 graden, wordt de klamp aan de zijde van het aansluitende onderdeel gemaakt.
	Afschuifklamp rechts
	Afschuifklamp links en rechts
	Afschuifklamp links

Ruimte tussen afschuifklampen


	Beschrijving	Standaard
1	Opening tussen het lijf van het aansluitende onderdeel en de afschuifklamp. Dit is alleen van invloed op verbindingen met twee afschuifklampen.	`0`

Tabblad Schotjes

Gebruik het tabblad Schotjes om de maatlijnen van de schotjes, de oriëntatie, de positie en het type te definiëren.

Schotjes


Optie	Beschrijving
Boven VZ	Dikte, breedte en hoogte van het bovenste schotje aan de linkerzijde.
Boven AZ	Dikte, breedte en hoogte van het bovenste schotje aan de rechterzijde.
Onder VZ	Dikte, breedte en hoogte van het onderste schotje aan de linkerzijde.
Onder AZ	Dikte, breedte en hoogte van het onderste schotje aan de rechterzijde.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Richting van de schotjes


Optie	Beschrijving
	Standaard Schotjes lopen parallel aan het aansluitende onderdeel. AutoDefaults kan deze optie wijzigen.
	Schotjes lopen parallel aan het aansluitende onderdeel.
	Schotjes staan haaks op het hoofdonderdeel.

Schotjes maken


Optie	Beschrijving
	Standaard Er worden schotjes gemaakt. AutoDefaults kan deze optie wijzigen.
	Automatisch Schotjes worden gemaakt wanneer nodig.
	Er worden geen schotjes gemaakt.
	Er worden schotjes gemaakt.

Vorm van schotje


Optie	Beschrijving
	Standaard Afgewerkte schotjes AutoDefaults kan deze optie wijzigen.
	Automatisch Afgewerkte schotjes
	Rechte schotjes Schotjes met een opening voor de ronding van het lijf van het hoofdonderdeel
	Afgewerkte schotjes

Opening schotje en grootte afwerking


	Beschrijving
1	Grootte van de opening tussen de flenzen en het schotje.
2	Afstand van de rand van de flens tot de rand van het schotje.
3	Verticale afmeting van de lijnafwerking van het schotje.
4	Horizontale afmeting van de afwerking van het schotje of de radius van de afwerking van het boogtype.

Definieer de vorm van de afwerking.


Optie	Beschrijving
	Standaard Geen afwerkingen AutoDefaults kan deze optie wijzigen.
	Geen afwerkingen
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

Posities van schotjes


	Beschrijving
1	Grootte van de opening tussen het schotje en de rand van het liggerlijf.
2	Grootte van de ruimte tussen het bovenste schotje aan de binnenkant en de rand van de liggerflens.
3	Grootte van de ruimte tussen het onderste schotje aan de binnenkant en de rand van de liggerflens.
4	Grootte van de ruimte tussen het onderste schotje aan de buitenkant en de rand van de liggerflens.
5	Grootte van de ruimte tussen het bovenste schotje aan de buitenkant en de rand van de liggerflens.

Afwerkingsmaatlijnen


	Beschrijving	Standaard
1	De verticale maatlijn van de afwerking.	`10 mm`
2	De horizontale maatlijn van de afwerking.	`10 mm`

Type afwerking


Optie	Beschrijving
	Standaard Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking
	Lijn en boogafwerking

Tabblad Coup

Gebruik het tabblad Haunch om de coupplaten en de afwerking voor de flenzen van de aansluitende ligger te definiëren.

Coupplaten


Optie	Beschrijving
Plaat boven	De dikte, breedte en hoogte van de bovenste coupplaat.
Plaat onder	De dikte, breedte en hoogte van de onderste coupplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

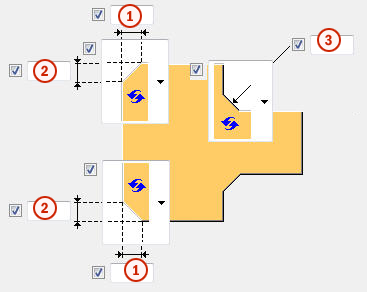

Afschuining van coupplaten


	Beschrijving
1	Breedte van de afwerking van de bovenste coupplaat.
2	Hoogte van de afwerking van de bovenste coupplaat.
3	Hoogte van de afwerking van de onderste coupplaat.
4	Breedte van de afwerking van de onderste coupplaat.

Coupplaat maken


Optie	Beschrijving
	Standaard Indien nodig worden er aan de bovenzijde en onderzijde coupplaten gemaakt. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Automatisch De coupplaat wordt gemaakt aan de bovenzijde, onderzijde of aan beide zijden, indien nodig.
	Er worden coupplaten gemaakt aan de bovenzijde en onderzijde. Als u één plaat wilt maken, typt u `0` in het veld dikte (d) voor de plaat die u niet nodig hebt (plaat aan de bovenzijde of onderzijde).
	Er worden geen coupplaten gemaakt.

Tabblad Raveling

Gebruik het tabblad Raveling om automatisch ravelingen voor de aansluitende ligger te maken en de eigenschappen van de raveling te definiëren. Het tabblad Raveling bestaat uit twee delen: automatische eigenschappen (bovenste deel) en handmatige eigenschappen (onderste deel). Automatische en handmatige ravelingeigenschappen werken onafhankelijk van elkaar.

Automatische raveling

Automatische raveling heeft betrekking op de boven- en onderflens.

Vorm van de raveling

Automatische raveling wordt ingeschakeld zodra u een vorm van raveling hebt geselecteerd.


Optie	Beschrijving
	Standaard Hiermee maakt u ravelingen op de aansluitende ligger. AutoDefaults kan deze optie wijzigen.
	Hiermee maakt u ravelingen op de aansluitende ligger. De uitsparingen staan haaks op het hoofdliggerlijf.
	Hiermee maakt u ravelingen op de aansluitende ligger. De uitsparingen staan haaks op het lijf van de aansluitende ligger.
	Hiermee maakt u ravelingen op de aansluitende ligger. De verticale zijde van de uitsparing staat haaks op de hoofdligger en de horizontale zijde staat haaks op de aansluitende ligger.
	Hiermee schakelt u de automatische raveling uit.

Grootte van de raveling


Optie	Beschrijving
	Standaard De grootte van de raveling wordt gemeten vanaf de rand van de flens van de hoofdligger en vanaf de onderkant van de bovenflens van de hoofdligger. AutoDefaults kan deze optie wijzigen.
	De grootte van de raveling wordt gemeten vanaf de rand van de flens van de hoofdligger en vanaf de onderkant van de bovenflens van de hoofdligger.
	De grootte van de raveling wordt gemeten vanaf de hartlijn van de hoofdligger en vanaf de bovenflens van de hoofdligger.

Voer de horizontale en verticale waarden in voor de uitsparingen.

Vorm van de uitsparing in de flens


Optie	Beschrijving
	Standaard De flens van de aansluitende ligger wordt parallel aan de hoofdligger gesneden. AutoDefaults kan deze optie wijzigen.
	De flens van de aansluitende ligger wordt parallel aan de hoofdligger gesneden.
	De flens van aansluitende ligger wordt haaks gesneden.

Afronding van de afmeting van de raveling

Gebruik de opties voor de afronding van de ravelingafmeting om te definiëren of de maten naar boven worden afgerond. Zelfs als afronding van de afmeting is ingeschakeld, wordt de afmeting alleen afgerond als dit nodig is.


Optie	Beschrijving
	Standaard De afmeting van de raveling wordt niet afgerond. AutoDefaults kan deze optie wijzigen.
	De afmeting van de raveling wordt niet afgerond.
	De afmeting van de raveling wordt afgerond. Voer de horizontale en verticale waarden in voor de afronding.

De afmetingen worden naar boven afgerond op het eerstvolgende veelvoud van de opgegeven waarde. Als de eigenlijke maat 51 is en u een afronding van 10 invoert, wordt de afmeting naar boven afgerond op 60.

Positie van de raveling


Optie	Beschrijving
	Standaard Hiermee maakt u de uitsparing onder de flens van de hoofdligger. AutoDefaults kan deze optie wijzigen.
	Hiermee maakt u de uitsparing onder de flens van de hoofdligger.
	Hiermee maakt u de uitsparing boven de flens van de hoofdligger.

Afwerking van de raveling


Optie	Beschrijving
	Standaard De raveling wordt niet afgewerkt. AutoDefaults kan deze optie wijzigen.
	De raveling wordt niet afgewerkt.
	Hiermee maakt u een raveling met een lijnvormige afwerking.
	De raveling wordt afgeschuind aan de hand van de ingevoerde radius.

Voer de radius voor de afwerking in.

Handmatige raveling

Gebruik handmatige raveling wanneer een onderdeel dat niet bij de verbinding hoort een conflict veroorzaakt met de aansluitende ligger. Als u handmatige raveling gebruikt, worden uitsparingen gemaakt op basis van de ingevoerde waarden in de velden van het tabblad Raveling. U kunt verschillende waarden gebruiken voor de boven- en onderflens.

Zijde van de raveling in de flens

De zijde van de raveling in de flens definieert aan welke zijde van de ligger de raveling wordt gemaakt.


Optie	Beschrijving
	Standaard Hiermee maakt u een raveling aan beide zijden van de flens. AutoDefaults kan deze optie wijzigen.
	Automatisch Hiermee maakt u een raveling aan beide zijden van de flens.
	Hiermee maakt u een raveling aan beide zijden van de flens.
	Hiermee maakt u een raveling aan de voorzijde van de flens.
	Hiermee maakt u een raveling aan de achterzijde van de flens.

Vormen van de raveling in de flens

De vorm van de raveling in de flens definieert de vorm van de raveling in de liggerflens.


Optie	Beschrijving
	Standaard De hele flens van de aansluitende ligger wordt zo ver uitgesneden als u hebt gedefinieerd. AutoDefaults kan deze optie wijzigen.
	Automatisch De hele flens van de aansluitende ligger wordt zo ver uitgesneden als u hebt gedefinieerd. De standaarddiepte voor de raveling is twee keer de dikte van de aansluitende flens. De uitsparing is altijd net zo groot als de totale breedte van de aansluitende flens.
	Hiermee maakt u een raveling in de flens. Als u geen horizontale maat opgeeft, wordt er een raveling van 45 graden gemaakt.
	Hiermee maakt u uitsparingen in de flens op basis van standaardwaarden, tenzij u waarden opgeeft in de velden 1en 2.
	De flens wordt niet uitgesneden.
	Hiermee maakt u uitsparingen in de flens op basis van de waarde in het veld 1 zodat deze gelijk loopt met het lijf.
	Hiermee maakt u uitsparingen in de flens op basis van de waarde in de velden 1 en 2.

Diepte van de raveling in de flens


Optie	Beschrijving
	Standaard Diepte van de raveling in de flens. AutoDefaults kan deze optie wijzigen.
	Diepte van de raveling in de flens.
	Diepte van de raveling in de flens op basis van een maat vanaf de hartlijn van het lijf van de aansluitende ligger tot de rand van de raveling.

Voer de waarde in voor de diepte van de raveling in de flens.

Afmeting van de uitsnijding


	Beschrijving	Standaard
1	Afmetingen voor de horizontale flensuitsnijdingen.	`10 mm`
2	Afmetingen voor de verticale flensuitsnijdingen.	De opening tussen de rand van de raveling en de flens van de ligger is gelijk aan de afronding van het hoofdonderdeel. De hoogte van de raveling wordt naar boven afgerond op `5 mm`.

Tabblad Bouten

Gebruik het tabblad Bouten om de eigenschappen van de bouten die de afschuifklamp met het aansluitende onderdeel verbinden te definiëren.

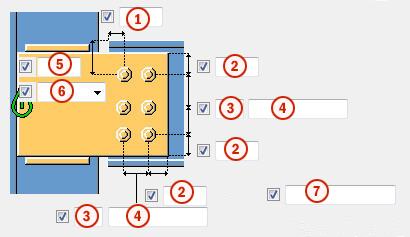

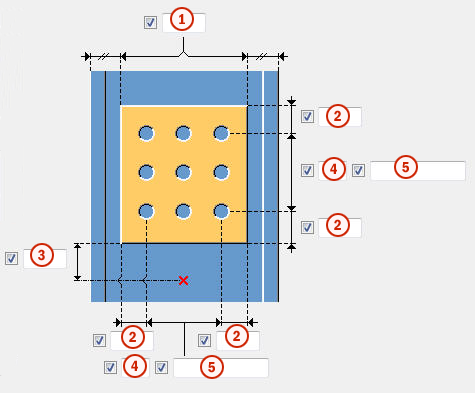

Maatlijnen van de boutgroep

De afmetingen van de boutgroep zijn ook van invloed op de grootte en vorm van de afschuifklamp.


	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
5	Maatlijn voor de verticale positie van de boutgroep.
6	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
7	Definieer welke bouten uit de boutgroep worden verwijderd. Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Oriëntatie van boutgroep


Optie	Beschrijving
	Standaard Vierkant AutoDefaults kan deze optie wijzigen.
	Automatisch Vierkant
	Geschrankt Bouten worden zigzagsgewijs geplaatst in de richting van het aansluitende onderdeel.
	Vierkant De vierkante boutgroep wordt horizontaal gepositioneerd.
	Afgeschuind Vierkante boutgroep loopt schuin in de richting van het aansluitende onderdeel.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Dubbele plaat

Gebruik het tabblad Dubbele platen om dubbele platen te maken en het lijf van het hoofdonderdeel in de verbinding te versterken.

Lijfplaat


Optie	Beschrijving
Lijfplaat	Dikte en hoogte van de lijfplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Dubbele platen


Optie	Beschrijving
	Standaard Er worden geen dubbele platen gemaakt. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Er worden geen dubbele platen gemaakt.
	Er wordt een dubbele plaat gemaakt aan de rechterzijde.
	Er wordt een dubbele plaat gemaakt aan de linkerzijde.
	Aan beide zijden worden dubbele platen gemaakt.

Vorm van rand van een dubbele plaat


Optie	Beschrijving
	Standaard Dubbele schuine platen Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Dubbele schuine platen Voer de hoek in in
	Dubbele vierkante platen

Uitsnijding dubbele plaat


Optie	Beschrijving
	Standaard Dubbele platen worden niet uitgesneden. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Dubbele platen worden niet uitgesneden.
	Dubbele platen worden uitgesneden in het gebied dat het lijf van het hoofdonderdeel en de flens verbindt.

Algemene instellingen


	Beschrijving
1	Randafstand vanaf de kolomflens.
2	Randafstand vanaf de dubbele plaat. De randafstand is de afstand van het hart van een opening tot de rand van een onderdeel.
3	Randafstand van de dubbele plaat ten opzichte van de onderzijde van het aansluitende onderdeel.
4	aantal gaten.
5	afstand van gaten. Gebruik een spatie als scheidingsteken tussen de waarden voor de h.o.h.-afstand tussen de gaten. Voer een waarde in voor elke afstand tussen de gaten. Voer bijvoorbeeld twee waarden in als er drie gaten zijn.

Grootte van lasgat


	Beschrijving
1	Gatdiameter.
2	Sleuflengte.
3	Sleufbreedte.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
