3D-PDF

U kunt het huidige model of de geselecteerde modelobjecten exporteren als 3D-PDF-bestand. U kunt uw werk eenvoudig communiceren naar anderen met de 3D-PDF: Het enige wat de ontvanger nodig heeft is een PDF-lezer die 3D-PDF's ondersteunt.

Als u het resulterende 3D-PDF-bestand opent in een PDF-lezer, dan ziet de 3D-PDF er precies hetzelfde uit als het originele 3D-ontwerp. U kunt het model verkennen met behulp van de tools die beschikbaar zijn in de PDF-lezer.

Opmerking:

We bevelen aan om Adobe Acrobat Reader te gebruiken, aangezien niet alle PDF-lezers het 3D-PDF-formaat ondersteunen.

Een model of geselecteerde modelobjecten exporteren als 3D-PDF

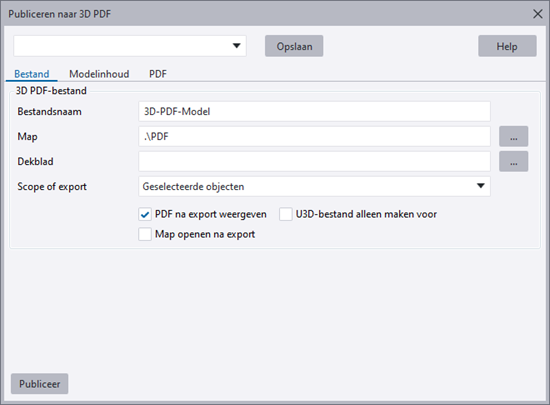

Klik in de modelleermodus op Bestand > Exporteren > 3D PDF.
Voer de gewenste bestandsnaam in en blader naar de map waar u het bestand wilt opslaan.
Het 3D-PDF-bestand wordt standaard geëxporteerd naar de map \PDF onder de huidige modelmap.
Bekijk de andere opties op de tabbladen Bestand, PDF en Modelinhoud en pas de opties aan uw wensen aan.
Zie de onderstaande sectie ´Exportinstellingen 3D-PDF´voor meer informatie over de instellingen.
Als u slechts enkele objecten wilt exporteren, selecteer dan de objecten in het model en selecteer Geselecteerde objecten als Scope of export. Als u het hele model wilt exporteren, selecteer dan Alle objecten.
Als u klaar bent, klik dan op Publiceer.
Het 3D-PDF-bestand wordt geëxporteerd naar de exportmap die u hebt gedefinieerd. Er wordt een bericht weergegeven wanneer het model is geconverteerd.

Exportinstellingen voor 3D-PDF


Instelling	Beschrijving
Tabblad Bestand
Dekblad	Blader naar een geschikt PDF-schutblad.
PDF na export weergeven	Open de 3D-PDF na het exporteren in een PDF-lezer.
Map openen na export	Open de 3D-PDF-exportmap na het exporteren.
U3D-bestand alleen maken voor	Exporteren als een U3D-bestand. De indeling Universal 3D (U3D) is een gecomprimeerde bestandsformaatstandaard voor gegevens van grafische 3D-computerafbeeldingen.
Tabblad PDF

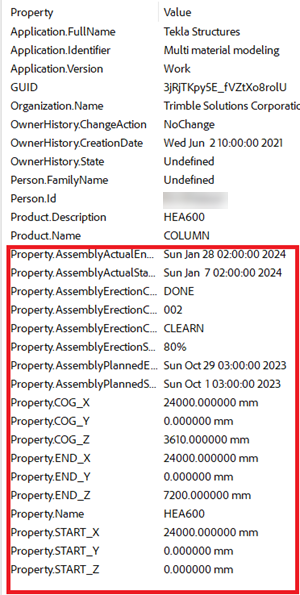

Extra eigenschappensets	Selecteer het in de export op te nemen configuratiebestand van de IFC-eigenschappenset. De eigenschappen die zijn gedefinieerd in de eigenschappensets worden weergegeven samen met de standaard onderdeeleigenschappen in de modelboom. De eigenschappensets kunnen worden gedefinieerd in het dialoogvenster Definities van IFC-eigenschappensets. U moet de optie Inclusief onderdeeleigenschappen selecteren om de aanvullende eigenschappen in de PDF-modelboom weer te geven.
Inclusief onderdelen	Neem bevestigingsmiddelen op in de export.
Inclusief wapening	Neem wapening op in de export.
Lassen opnemen	Neem lassen op in de export.
Inclusief stramienen	Neem stramienen op in de export

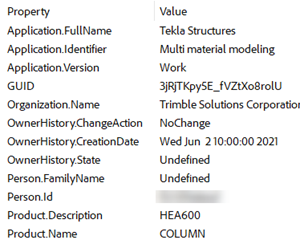

Inclusief onderdeeleigenschappen	Neem onderdeeleigenschappen op in de export. Als u deze optie selecteert en een onderdeel in de modelboom of in de PDF selecteert, dan worden de onderdeeleigenschappen weergegeven in de modelboom. Als u deze optie hebt geselecteerd, dan worden de aanvullende eigenschappen ook weergegeven in de modelboom als u een configuratiebestand voor de eigenschappenset hebt geselecteerd in Extra eigenschappensets.
Exporteren als merken	Selecteer automatisch de overeenkomstige samenstelling van de objecten voor de export.
Huidige weergavekleuren gebruiken	Gebruik de kleuren in het modelaanzicht in de geëxporteerde 3D-PDF.
Structuuraanzicht	Selecteer hoe u de modelinhoud wilt weergeven in de modelboom: op modelfasen (Per fase) of op modelobjecten (Per onderdeelnaam).
Solid nauwkeurigheid	Geef de solids weer met normale of hoge nauwkeurigheid.
Tabblad Modelinhoud
Paginagrootte	Selecteer het gewenste paginaformaat.
Paginaoriëntatie	Selecteer de gewenste paginaoriëntatie (Liggend of Staand)
Achtergrond	Definieer de achtergrondkleur.
Licht-definitie	Selecteer de gewenste extra lichteffecten. De opties zijn: Illustraties Geen Wit Dag Nacht Hard Hoofdonderdeel Rood Kubus CAD Koplamp
Rendermodus	Selecteer de gewenste rendermodus. De opties zijn: Solid Solid draadvenster Doorzichtig Doorzichtig draadvenster Omtrek Doorzichtige omtrek Doorzichtige omtrek Draadmodel Draadvenster met schaduw Verborgen draadvenster Hoekpunten Gearceerde hoekpunten Illustratie Solid omtrek Gearceerde illustratie
Titel	Voer een titel in voor de PDF. De titel wordt weergegeven in de PDF-eigenschappen.
Onderwerp	Voer een onderwerp in voor de PDF. Het onderwerp wordt weergegeven in de PDF-eigenschappen.
Auteur	Voer de auteur van de PDF in. De auteur wordt weergegeven in de PDF-eigenschappen.

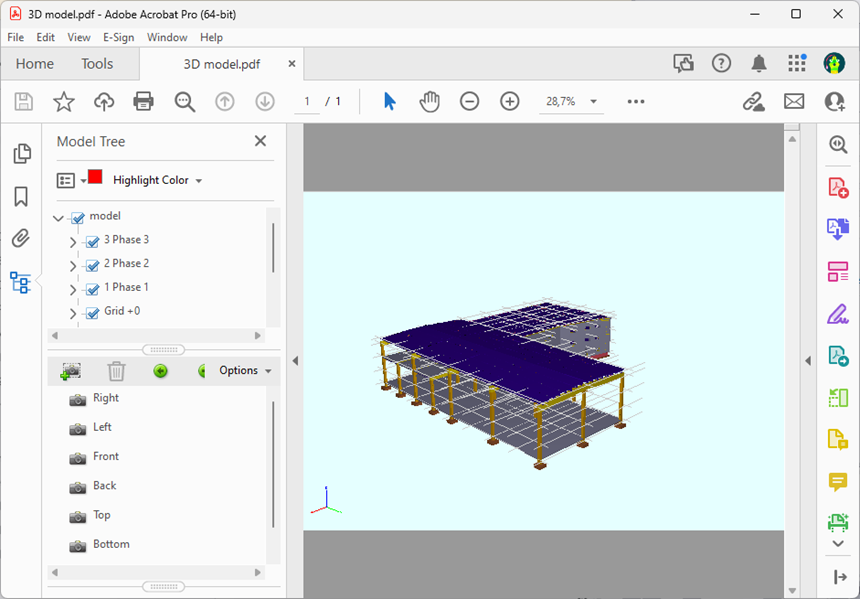

Hieronder ziet u een voorbeeld van een 3D-PDF in Adobe Acrobat Pro. De modelinhoud wordt per fase weergegeven in de modelboom.
