Polyprofielen in tekeningen uitslaan

Als u een tekening maakt, dan kunt u polyprofielen en gezette platen in onderdeeltekeningen automatisch uitslaan. Tekla Structures slaat de polyprofielen uit volgens parameters voor uitslagen, die de locatie definiëren van de neutrale as als een profiel wordt uitgeslagen.

Beperkingen:

U kunt alleen profielen uitslaan die met het commando Polyprofiel zijn gemaakt. U kunt geen profielen uitslaan die met het commando Getoogde ligger zijn gemaakt.
U kunt een polyprofiel slechts in één vlak uitslaan.

Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen > Onderdeeltekening.
Laad tekeningeigenschappen die zo dicht mogelijk aansluiten aan degene die u nodig hebt.
klik op Maken aanzicht in de optie structuur en ga naar het tabblad Attributen.
Stel Openvouwen in op Ja.
Als u de wijzigingen wilt op slaan, klikt u op Opslaan.
Klik op OK en maak de tekening.

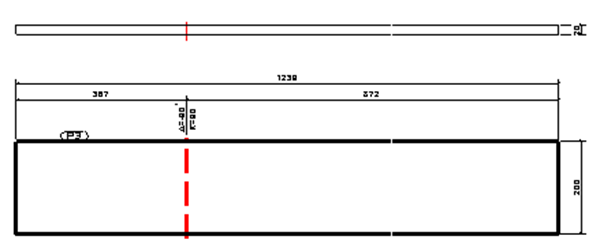

Tekla Structures slaat het polyprofiel uit in de onderdeeltekening.

Opmerking:
De instelling Openvouwen in het dialoogvenster Aanzichteigenschappen op het tabblad Attributen 2 wordt bij het maken genegeerd als u deze optie op het tabblad Attributen van het dialoogvenster Onderdeeltekening eigenschappen instelt.
