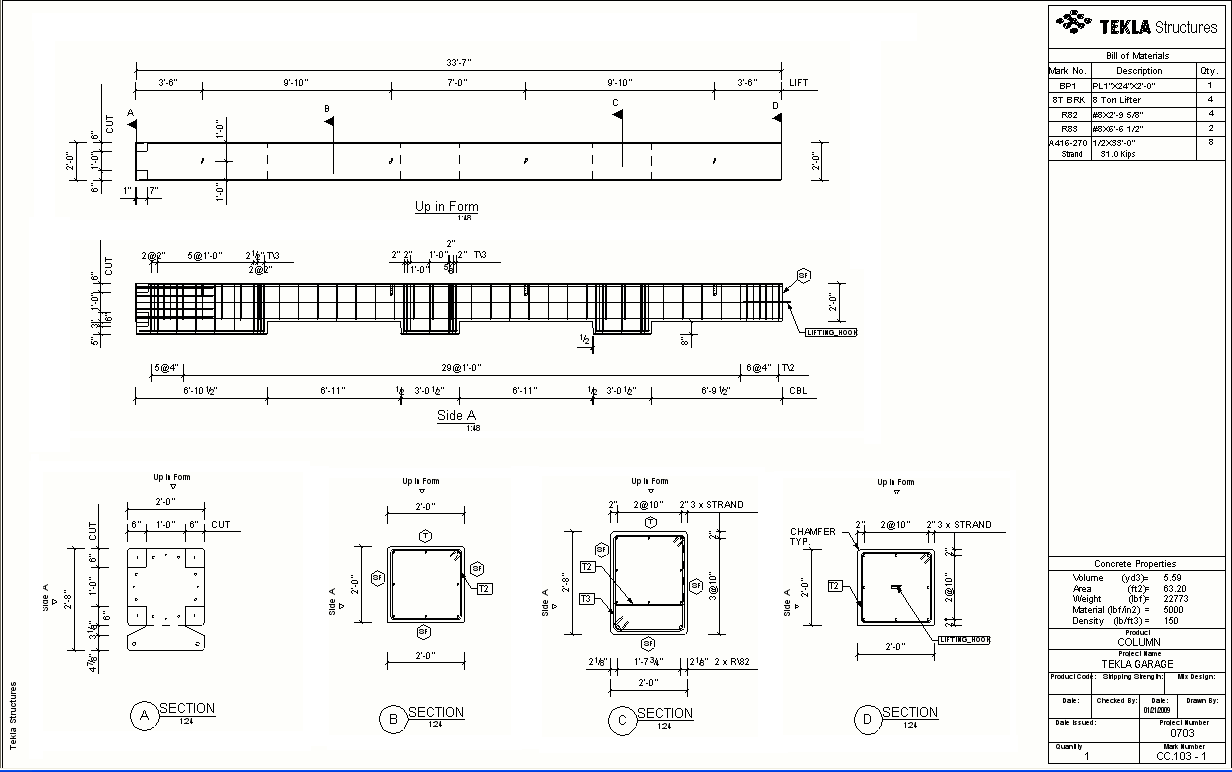

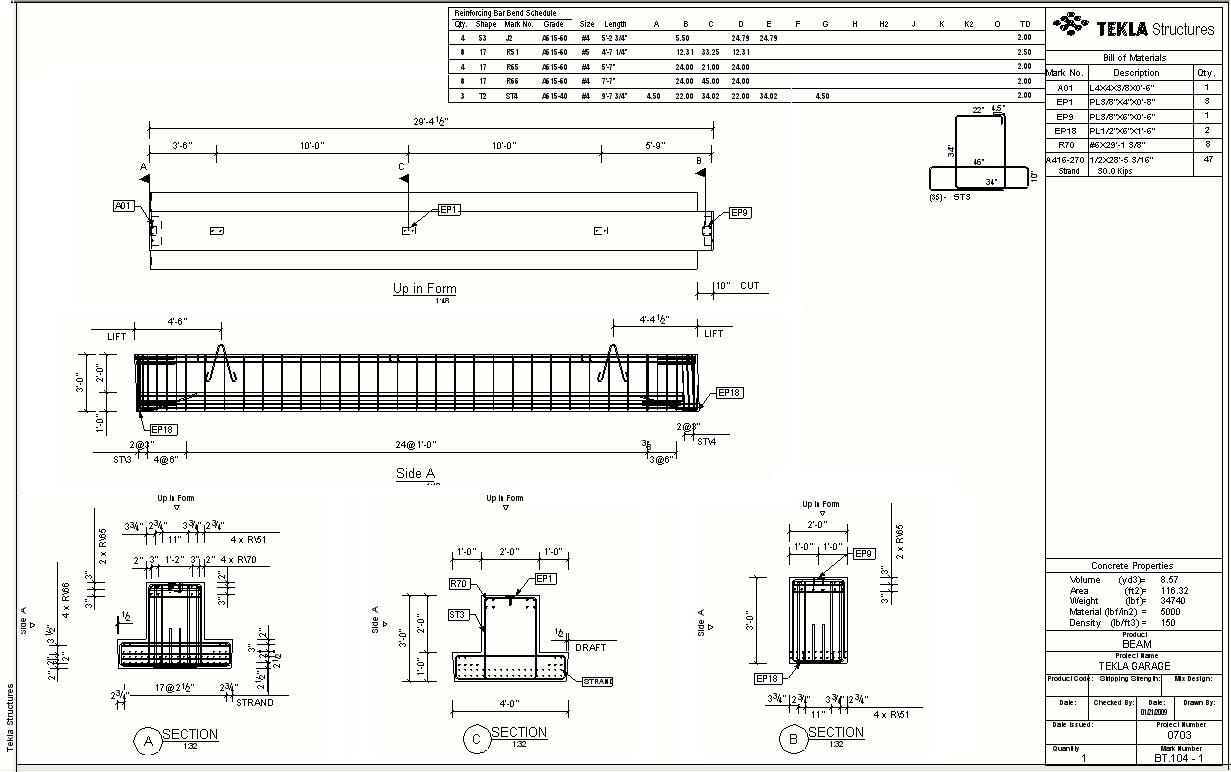

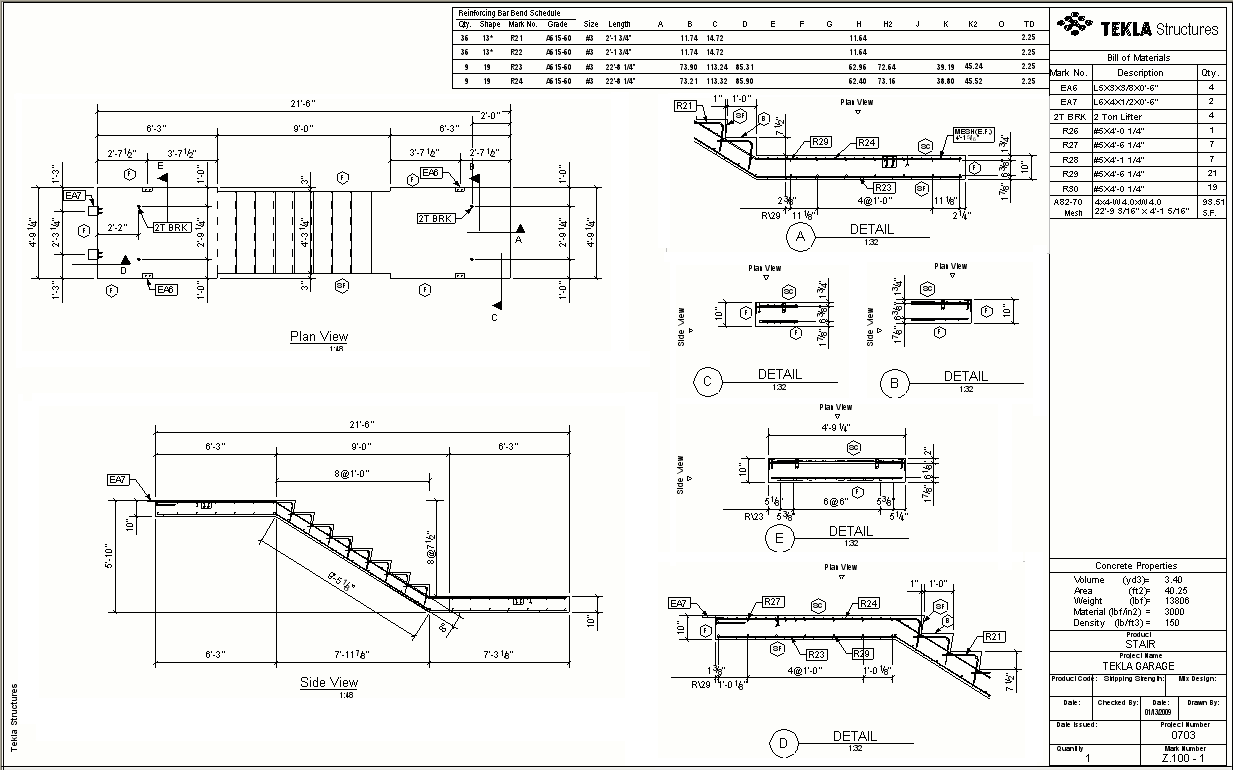

콘크리트 부재도면의 예

콘크리트 부재도면은 콘크리트 설계 및 시공에 사용되는 치수, 양식 작업 또는 철근 도면입니다. 캐스트 인 임베디드, 가장자리 모따기 및 하드 및 소프트 단열재를 표시합니다. 현장타설 구조물을 표시하는 콘크리트 부재 도면은 일반적으로 예를 들어 A1 또는 인치 표준 크기 24"x36"와 같은 큰 시트 크기를 사용합니다. 프리캐스트 구조를 표시하는 도면은 일반적으로 예를 들어 A3 또는 인치 표준 크기 11"x17"와 같은 더 작은 시트 크기를 사용합니다.

콘크리트 부재 및 캐스트 인 임베디드(콘크리트 부재에 추가된 철골 부재 또는 어셈블리)의 콘크리트 부재도면만 생성할 수 있습니다. 콘크리트 부재도면은 또한 철골 부재의 볼트나 용접부를 표시합니다. 콘크리트 부재의 용량 및 중량 정보는 콘크리트 부재 내부에 절단부가 있는 경우에도 정확합니다.

콘크리트 부재도면 생성에 대한 자세한 내용을 보려면 아래 링크를 클릭하십시오.
