다음 방법으로 색상 팔레트에 액세스할 수 있습니다.

• 도면 모드에서 파일 메뉴로 이동하여 편집기 > 색상 팔레트 편집기를 클릭합니다. 여기에서 사용자 지정 색상을 편집 및 추가할 수 있습니다.



  보기 모드 간에 전환하려면 / 버튼을 클릭합니다.



• 도면 객체의 속성 창에서: 색상 설정 상자를 클릭합니다. 여기에서는 사용 가능한 팔레트에서 색상을 선택할 수 있습니다. 사용자 지정 색상 편집 모드에 액세스하려면 상단의 색상 팔레트 편집기 버튼을 클릭합니다.



• 도면 객체에 대한 도면 또는 도면 뷰 레벨 대화 상자에서: 색상 설정 옆에 있는 선택 버튼을 클릭합니다. 여기에서는 사용 가능한 팔레트에서 색상을 선택할 수 있습니다. 사용자 지정 색상 편집 모드에 액세스하려면 상단의 색상 팔레트 편집기 버튼을 클릭합니다.



• 도면 객체의 상황에 맞는 도구 모음에서. 여기에서는 사용 가능한 팔레트에서 색상을 선택할 수 있습니다. 사용자 지정 색상 편집 모드에 액세스하려면 상단의 색상 팔레트 편집기 버튼을 클릭합니다.



• 도면 인쇄 대화 상자에서 선 속성 탭의 을 클릭합니다. 출력 색상 옵션으로 사용자 지정을 선택하면 색상 팔레트도 표시됩니다. 여기에서는 사용 가능한 팔레트에서 색상을 선택할 수 있습니다. 색상 편집 모드에 액세스하려면 상단의 색상 편집 버튼을 클릭합니다.

  자세한 내용은 PDF, 플로터 또는 프린터로 인쇄를 참조하십시오.

• 가장자리 모따기 기본 선 설정에서: 파일 메뉴로 이동하여 설정 > 옵션 > 도면 객체를 클릭한 다음 가장자리 모따기 선 색상 설정 옆에 있는 선택 버튼을 클릭합니다. 여기에서는 사용 가능한 팔레트에서 색상을 선택할 수 있습니다. 사용자 지정 색상 편집 모드에 액세스하려면 상단의 색상 팔레트 편집기 버튼을 클릭합니다.

  자세한 내용은 도면에 가장자리 모따기 표시를 참조하십시오.

• 패턴 라인 속성에서 다음과 같이 하십시오. 리본에서 도면 Shift 키를 누른 채 클릭합니다 선 > 패턴 라인. 색상 설정 옆에 있는 선택 버튼을 클릭합니다. 여기에서는 사용 가능한 팔레트에서 색상을 선택할 수 있습니다. 사용자 지정 색상 편집 모드에 액세스하려면 상단의 색상 팔레트 편집기 버튼을 클릭합니다.

  패턴 라인 편집기에서는 사용자 지정 색상을 사용할 수 없습니다.

  자세한 내용은 도면에 패턴 라인 생성 및 추가를 참조하십시오.

• 템플릿 편집기 템플릿에서: 형상 객체나 텍스트 객체를 두 번 클릭하여 객체 속성을 표시한 다음 색상을 변경합니다. 여기에서 색상을 선택하고 추가할 수 있습니다.



  형상 및 텍스트 객체의 색상 변경에 대한 자세한 내용은 템플릿 편집기에서 테이블 편집을 참조하십시오.

1. 도면 모드에서 파일 메뉴로 이동하여 편집기 > 색상 팔레트 편집기를 클릭합니다.
2. 편집 모드에서 새 사용자 지정 색상 추가 버튼을 클릭합니다.
3. 표시된 색상 추가 대화 상자에서 왼쪽의 색상 슬라이더를 사용하여 원하는 색상으로 이동한 다음 색상 선택기를 사용하여 색상 영역에서 원하는 음영을 선택합니다.

   또는 정확한 RGB 또는 HEX 값을 입력합니다.

4. 색상 이름을 입력합니다.

   색상 팔레트에서 색상을 가리킬 때 색상 이름이 표시됩니다. 이름은 선택 사항이므로 제외할 수 있습니다.

5. 확인을 클릭합니다.

Tekla Structures가 색상 팔레트 대화 상자의 사용자 지정 섹션에 색상을 추가합니다. 같은 방법으로 원하는 색상을 모두 추가합니다. 색상이 표준 색상이나 사용자 지정 색상으로 이미 존재하는 경우에는 기존 색상이 선택되고 새 색상이 추가되지 않습니다. 완료되면 추가된 색상을 팔레트에 저장하여 유지되도록 합니다. 자세한 내용은 아래의 '추가된 사용자 지정 색상을 팔레트에 저장' 섹션을 참조하십시오.

팔레트의 사용자 지정 섹션에 추가한 사용자 지정 색상을 저장하려면 다음을 수행하십시오.

1. 색상 팔레트 편집 모드에서 사용자 지정 상자에 색상 팔레트 파일 이름을 입력합니다.
2. 저장을 클릭합니다.

색상 팔레트 파일이 현재 모델 폴더 아래의 \attributes 폴더에 *.ColorPalette.xml 파일로 저장됩니다. 색상 팔레트 파일을 필요한 수만큼 저장할 수 있으며 공유를 위해 회사 지정 폴더 및 프로젝트 폴더에 배치할 수도 있습니다.

저장된 색상 팔레트는 모든 도면 속성 레벨에서 모든 도면 객체 유형에 사용 가능하며 인쇄 시 및 템플릿 편집기의 템플릿에도 사용 가능합니다.

도면 객체에 사용하는 사용자 지정 색상은 도면 데이터베이스에 저장되고 도면, 뷰 또는 객체 레벨 설정 파일에 사용하는 사용자 지정 색상은 설정 파일에 저장됩니다. 즉, 도면 객체에서 현재 사용된 사용자 지정 색상을 색상 팔레트에서 제거해도 도면이나 저장된 색상 팔레트 파일에는 영향을 주지 않습니다.

먼저 팔레트 파일을 생성한 다음 색상을 추가할 수 있도록 색상 팔레트 파일 생성부터 시작할 수 있습니다.

1. 색상 편집 모드에서 새 색상 팔레트 파일 생성 버튼을 클릭합니다.



   이 버튼을 누르면 색상 목록에서 모든 사용자 지정 색상이 제거되고 색상 팔레트 파일 이름이 지워지므로 새 팔레트를 처음부터 만들 수 있습니다.

   색상 목록이 실수로 비워지는 것을 방지하기 위해 색상 팔레트 대화 상자에 저장되지 않은 변경 사항이 있는 경우 버튼이 활성화되지 않습니다.

2. 사용자 지정 상자에 새 색상 팔레트 파일의 이름을 입력합니다.
3. 새 사용자 지정 색상 추가 버튼을 클릭합니다.
4. 표시된 색상 추가 대화 상자에서 왼쪽의 색상 슬라이더를 사용하여 원하는 색상으로 이동한 다음 색상 선택기를 사용하여 색상 영역에서 원하는 음영을 선택합니다.

   또는 정확한 RGB 또는 HEX 값을 입력합니다.

5. 색상 이름을 입력합니다.

   색상 팔레트에서 색상을 가리킬 때 색상 이름이 표시됩니다. 이름은 선택 사항이므로 제외할 수 있습니다.

6. 확인을 클릭합니다.
7. 같은 방법으로 다른 색상을 추가합니다.
8. 저장을 클릭합니다.

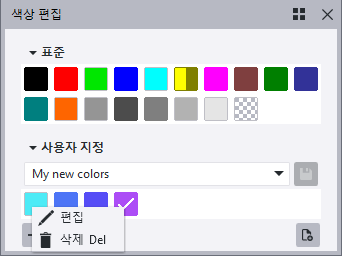

색상을 편집하거나 불필요한 색상을 팔레트에서 제거할 수 있습니다.

• 도면 모드에서 파일 메뉴로 이동하여 편집기 > 색상 팔레트 편집기를 클릭합니다.
• 색상을 제거하려면 색상 팔레트를 열고 팔레트에서 색상을 클릭한 다음 키보드에서 Delete를 누르거나 색상을 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.
• 색상을 편집하려면 팔레트에서 색상을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

팔레트를 수정하면 팔레트 이름에 별표(*)가 붙고 이름이 기울임꼴로 표시됩니다(예: My colors*). 완료되면 저장을 클릭합니다.

더 이상 필요하지 않은 색상 팔레트를 많이 만들었을 수 있습니다. 파일 탐색기를 통해 불필요한 사용자 지정 색상 팔레트를 삭제할 수 있습니다.

1. 파일 탐색기를 엽니다.
2. 현재 모델 폴더 아래의 \attributes 폴더에서 삭제할 사용자 지정 색상 팔레트 파일 <custom palette name>.ColorPalette.xml을 찾습니다.
3. 색상 팔레트 파일을 선택하고 삭제를 누릅니다.

1. 도면 객체 속성 창에서 색상 설정을 클릭하거나 도면 객체 속성 대화 상자에서 선택 버튼을 클릭합니다.
2. 사용자 지정 목록에서 저장된 색상 팔레트를 선택합니다.
3. 팔레트에서 사용자 지정 색상을 클릭합니다.



4. 마지막으로, 속성에서 수정을 클릭하여 변경 내용을 적용합니다.
