Tekla Structures의 도면

메인 도면 기능

모델은 도면의 단일 정보 소스입니다. 도면은 모델에 대한 또 다른 뷰입니다(일반적으로 2D 뷰).
도면 생성은 빠르고 효율적이며 제어가 가능합니다.
레이아웃, 뷰, 치수, 마크 및 빌딩 객체에 대한 사전 정의된 설정이 포함된 선택한 부재의 자동 워크샵 단품도면, 조립도면 및 콘크리트 부재도면. 뷰 레벨 속성은 도면이 생성되기 전에 각 뷰에 대해 별도로 정의됩니다.
선택한 뷰의 자동 기본도면 및 앵커 볼트 설계도.
도면 객체는 모델 객체와 연결되며, 모델이 변경되면 업데이트됩니다.
일부 속성을 변경하려면 도면을 다시 생성해야 합니다.
모델에 동일한 부재, 콘크리트 부재 또는 어셈블리가 여러 개 있는 경우에는 Tekla Structures에서 각 도면을 하나씩만 생성합니다.
도면 속성은 도면 유형 및 원하는 결과에 따라 세 레벨, 즉 도면, 뷰 및 객체 레벨에서 수정할 수 있습니다.
도면은 다음 세 가지 주요 유형의 요소로 구성됩니다. 도면 레이아웃, 도면 뷰 및 도면 객체. 도면을 생성하기 전에 도면에 포함할 항목을 선택할 수 있으며 기존 도면에서 객체를 추가, 수정 및 삭제할 수도 있습니다.
도면의 미리보기를 확인하고 도면을 PDF로 인쇄하거나 프린터로 보내거나 플롯 파일로 저장할 수 있습니다.
도면 리비전을 제어하고 도면을 출도, 잠금 및 동결할 수 있습니다.
대화형 편집 도구를 사용하여 도면에 치수, 스케치 객체, 마크, 메모, 텍스트, 기호, 이미지 또는 링크를 추가할 수 있습니다.

도면은 모델과 통합됨

Tekla Structures 는 도면을 모델과 통합합니다. 도면은 2D에서 3D 구조를 나타내는 모델의 창입니다. 도면에 표시된 빌딩 객체는 모델에서 생성한 모델 객체입니다. 도면에서의 표시는 변경할 수 있지만, 해당 지오메트리 또는 위치를 변경하거나 삭제할 수는 없습니다. 빌딩 객체에 대한 모든 변경은 모델에서 이루어집니다. 따라서 도면이 항상 최신 상태로 유지되고 도면에서 치수와 마크가 항상 정확하게 표시됩니다. 필터링 도구를 사용하여 도면에서 빌딩 객체를 필터링하거나 숨겨서 보이지 않게 만들 수 있습니다.

프로젝트의 어느 단계에서나 도면을 생성할 수 있습니다. 단품도면, 조립도면 및 콘크리트 부재도면을 생성하려면 모델을 넘버링해야 하므로, 도면을 생성하기 전에 넘버링을 계획하고 수행해야 합니다.

넘버링에 대한 자세한 정보는 모델 넘버링을 참조하십시오.

모델이 변경될 경우 Tekla Structures가 문서 관리자에서 관련 도면의 업데이트가 필요하다고 알려줍니다. 최신 도면만 열 수 있습니다.

도면은 서로 연동됨

Tekla Structures 도면은 서로 연동되어 있습니다. 도면의 객체는 모델 객체에 링크되어 있습니다. 따라서 도면에 있는 대부분의 객체는 상응하는 모델 객체가 변경되면 자동으로 업데이트됩니다. 예를 들어 어떤 모델 객체의 크기가 변경되면 도면의 상응하는 객체와 함께 치수점이 이동하여 치수가 다시 계산됩니다. 도면에서 수동으로 변경한 사항은 사라지지 않습니다. 이는 모든 도면 유형에 적용됩니다.

Tekla Structures 는 다음 도면 객체를 업데이트하여 모델의 변경 내용을 반영합니다.

부재 및 기타 빌딩 객체
마크
치수
용접부
뷰
단면 마크
상세 마크
연결 메모
테이블

Tekla Structures 에서는 도면에 대한 다음과 같은 수동 변경 사항이 유지됩니다.

객체의 연결 지점(예: 새 위치로 객체를 드래그할 경우)
객체 속성(예 : 색상, 글꼴 및 선 유형)

연동과 관련된 고급 옵션:

XS_ASSOCIATIVE_CHANGE_HIGHLIGHT_SIZE

XS_ASSOCIATIVE_CHANGE_HIGHLIGHT_SYMBOL

XS_DRAWING_CHANGE_HIGHLIGHT_COLOR

XS_HIGHLIGHT_ASSOCIATIVE_DIMENSION_CHANGES

XS_HIGHLIGHT_MARK_CONTENT_CHANGES

연동된 기호

도면에서 연동된 기호는 어떤 도면 객체가 연동되어 있고 자동으로 업데이트되는지 나타냅니다. 연동된 기호는 도면 객체(예: 치수)를 선택할 때만 표시됩니다.

유효한 연동이 되어 있지 않은 객체에는 고스트 연동 기호 및 물음표가 표시됩니다. 도면 객체가 선택되지 않은 경우에도 이러한 기호가 계속 표시됩니다. 덕분에 주의가 필요한 객체를 쉽게 찾을 수 있습니다.

연동된 기호는 인쇄된 도면에 표시되지 않습니다.

팁:

도면 뷰에서 연동된 기호를 숨기려면 파일 메뉴에서 설정을 클릭하고 연동된 기호 확인란을 선택하거나 키보드에서 Shift+A를 누릅니다.

변경 기호

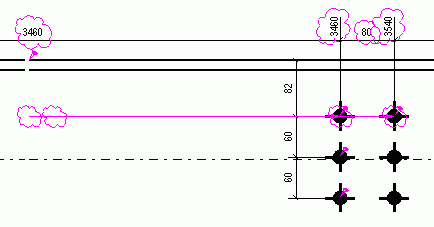

Tekla Structures 에서는 모델 변경으로 인해 변경된 마크, 메모 치수 마크 및 치수점을 강조 표시합니다. 변경 기호에 대한 자세한 정보는 마크, 메모 및 치수 확인 및 변경 기호 제거를 참조하십시오.

도면에 대해 자세히 알아보기


대상	자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
Tekla Structures 도면에 고유한 사항, 도면을 생성하기 전 할 일, 사용자 환경의 사전 정의된 설정을 사용하여 첫 번째 프로젝트에서 도면을 생성하는 방법, 도면 모드에서 생성된 도면을 수동으로 수정하는 방법에 대해 알아보십시오.	Tekla Structures 도면 빠른 시작
도면 모드에서 사용 가능한 컨트롤 알아보기	도면 모드 소개
도면에서 스냅을 사용하는 방법 알아보기	도면에서 스냅
도면에서 확대/축소 및 상하/좌우 이동하는 방법 알아보기	도면에서 확대/축소 및 이동(상하/좌우) 이동
도면에서 사용 가능한 색상 및 색상 모드 익히기	도면의 색상
다음으로 구성된 도면에 대해 알아보기	도면 객체, 뷰 및 레이아웃
도면을 업데이트해야 하는 경우 어떤 일이 발생하는지 확인	도면을 최신 상태로 유지하는 방법
도면 속성을 변경할 수 있는 위치와 도면 속성을 정의할 때 권장되는 워크플로우 알아보기	다양한 레벨에서 도면 속성 제어
도면을 다시 생성해야 하는 시점 알아보기	도면 재생성
Tekla Structures에서 생성할 수 있는 도면 종류 알아보기	도면 유형
다양한 방법을 사용하여 도면을 생성하는 방법 알아보기	Tekla Structures에서 도면 생성 복제 도면
수동으로 도면 편집: 도면 객체 추가, 속성 수정 등.	도면 편집
필요한 도면을 찾고 도면을 잠그고, 고정하고, 출도하고, 업데이트하고, 수정하고, 삭제하는 방법을 학습합니다	도면 관리
도면을 PDF 파일로 인쇄하거나, 프린터/플로터로 인쇄하기 위해 플롯 파일(.plt)로 저장하거나, 선택한 프린터에서 인쇄합니다	도면 인쇄
자동 도면 설정 구성 및 수정	자동 도면 설정 정의
사용 가능한 도면 속성 및 설정 확인	도면 설정
