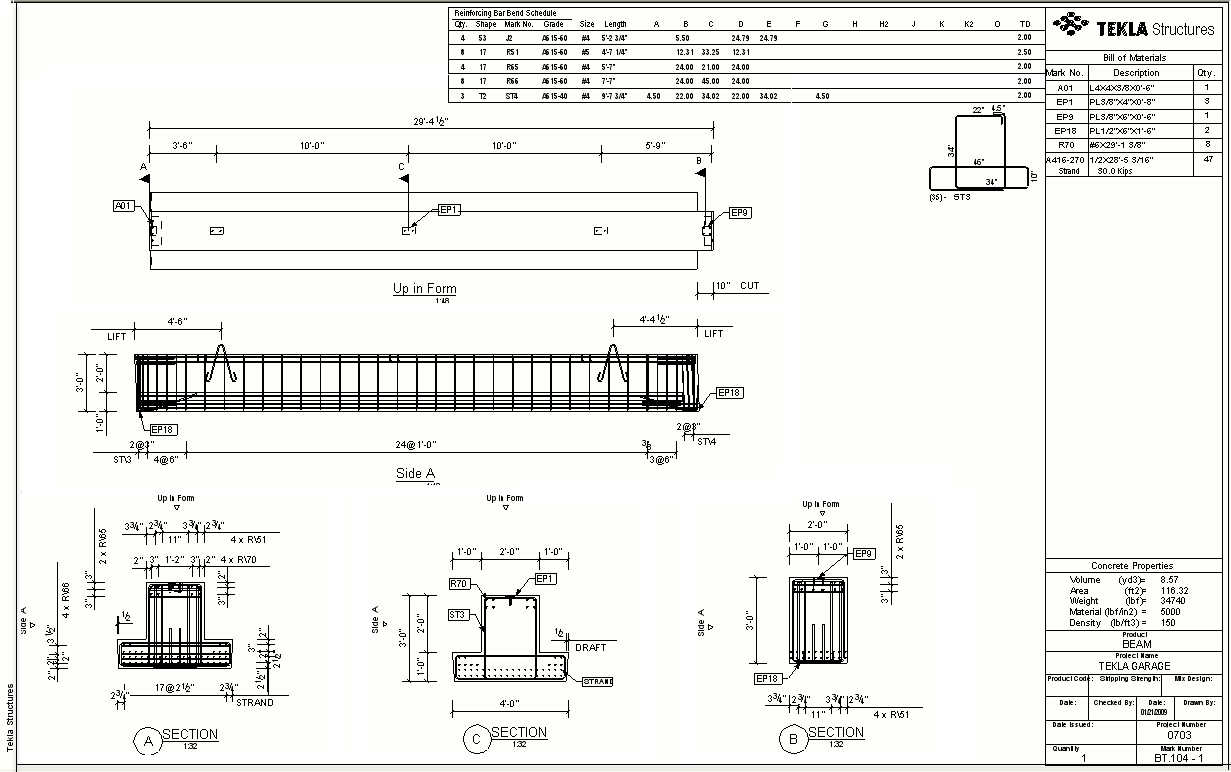

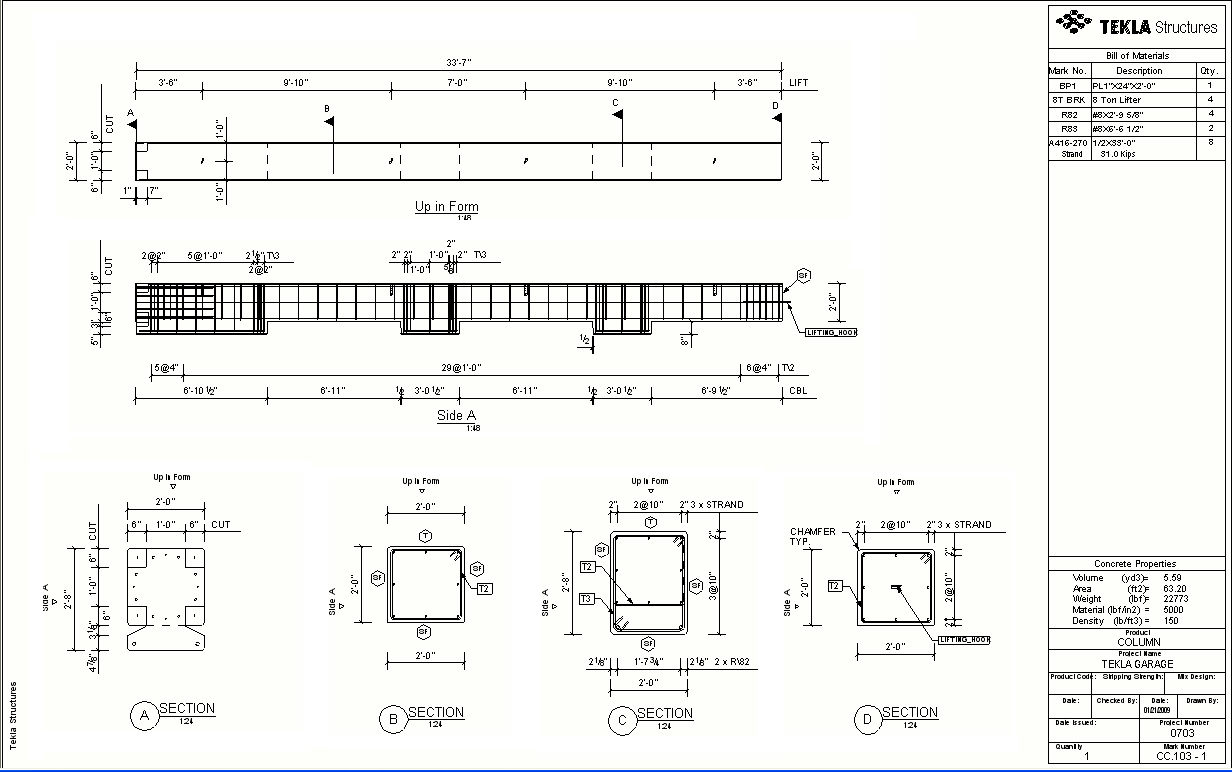

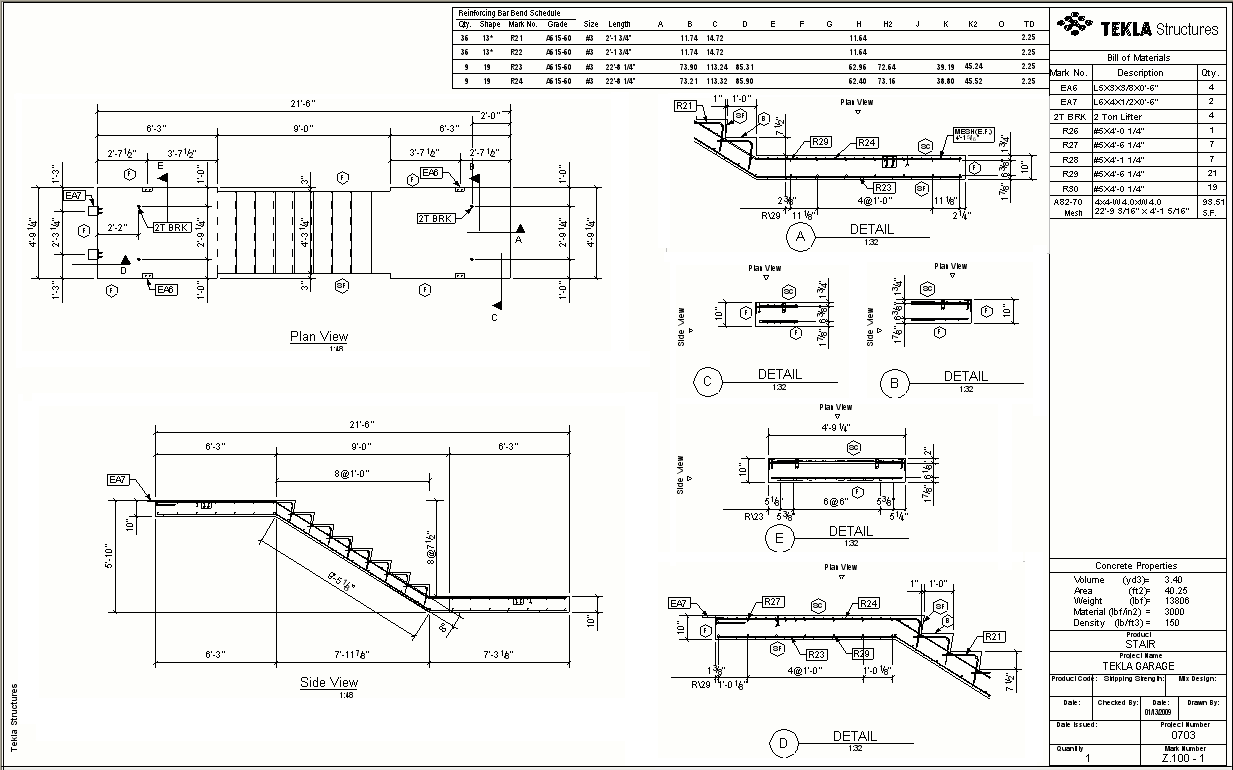

キャストユニット図の例

キャストユニット図は、コンクリート設計および製造で使用される寸法、型枠、または配筋図面です。キャストユニット図では、鋳込み埋込み材、面取り、ハード断熱材、およびソフト断熱材が表示されます。現場打ちのコンクリート構造を示すキャストユニット図には、大きい用紙サイズ (A1 やインペリアル標準サイズ 24" x 36" など) を使用するのが一般的です。工場製作されるプレキャスト構造を示す図面には、小さめの用紙サイズ (A3 やインペリアル標準サイズ 11" x 17" など) を使用するのが一般的です。

コンクリート部材および鋳込み埋込み材 (キャストユニットに追加する鋼製部材または製品) についてのみ、キャストユニット図を作成できます。キャストユニット図では、鋼製部材のボルトと溶接も表示できます。キャストユニット内部にカットがあっても、キャストユニットの体積と重量に関する情報は正確に維持されます。

キャストユニット図の作成方法の詳細については、以下のリンクをクリックしてください。
