以下のものが必要です。

• 補助線

• 補助円弧

• 補助円

  ] または [

• 補助連続曲線

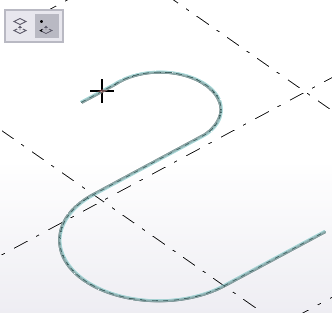

  連続曲線では、補助連続曲線ツールバーで [接点を基準に円弧を作成] または [接線の作成] オプション を使用します。直線セグメントのみを含む連続曲線を作成するには、[ラインを作成する] オプション を使用します。両方とも接線である限り、補助連続曲線のセグメントが同じ数である必要はありません。

• 2 つの作図オブジェクト を使用してロフト プレートを作成します。

  1. 最初の作図オブジェクト (線、円弧、円、または連続曲線) を選択します。

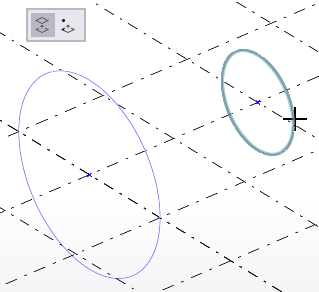

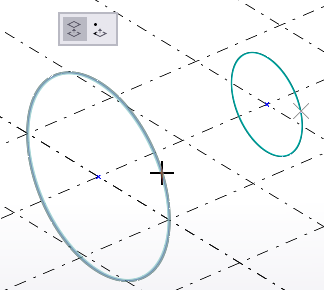

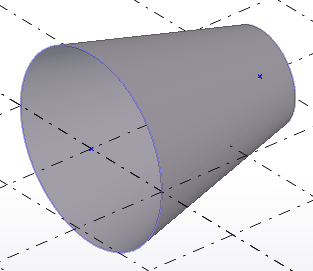

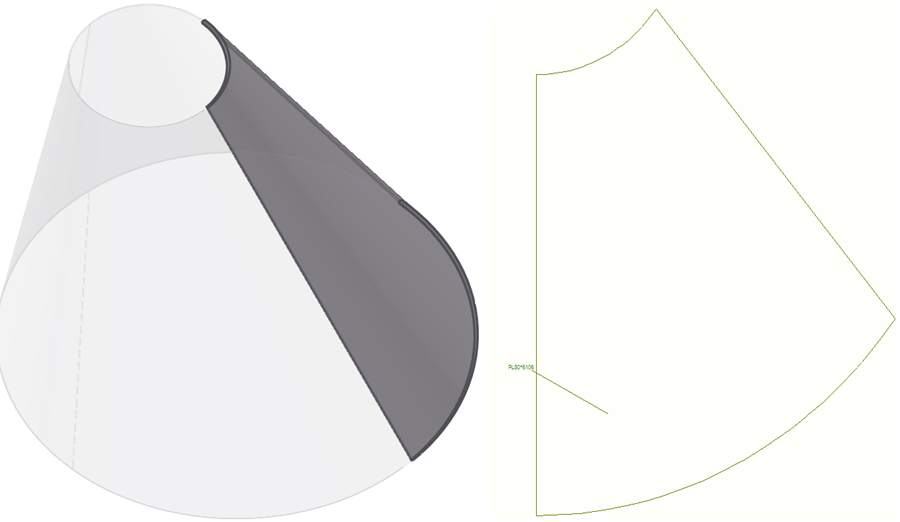

     たとえば、2 つの補助円を使用してロフト プレートを作成する場合は、次のようになります。



  2. 第 2 作図オブジェクトの選択:

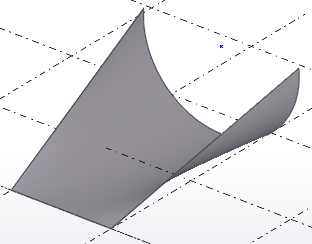

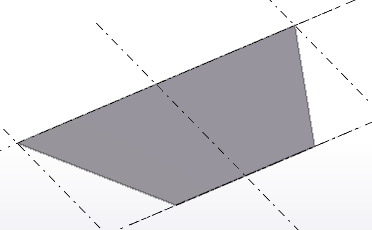

     Tekla Structures では、プロパティ パネルの [ロフト プレート] プロパティを使用して、選択した作図オブジェクトの間にロフト プレートが作成されます。



• 1 つの作図オブジェクトと点 を使用してロフト プレートを作成します。

  1. 最初の作図オブジェクト (線、円弧、円、または連続曲線) を選択します。

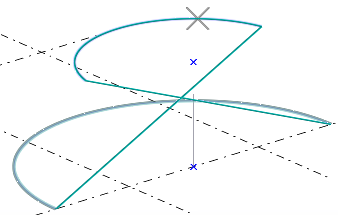

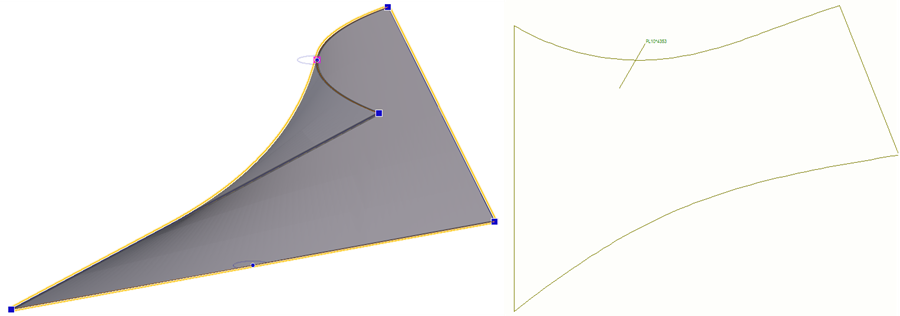

     たとえば、補助連続曲線と点を使用してロフト プレートを作成する場合は、次のようにします。



     Tekla Structures に、部材の形状のプレビューが表示されます。ロフト プレートの方向とサイズを設定するには、プレビューを使用します。

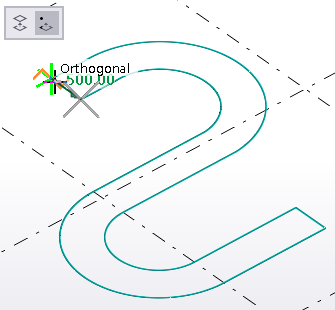

  2. 点を指定します。

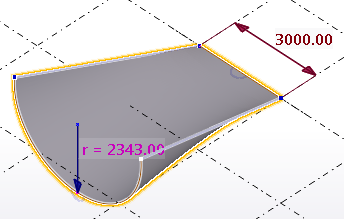

     Tekla Structures では、プロパティ パネルの [ロフト プレート] プロパティを使用して、プレビューに基づいてロフト プレートが作成されます。

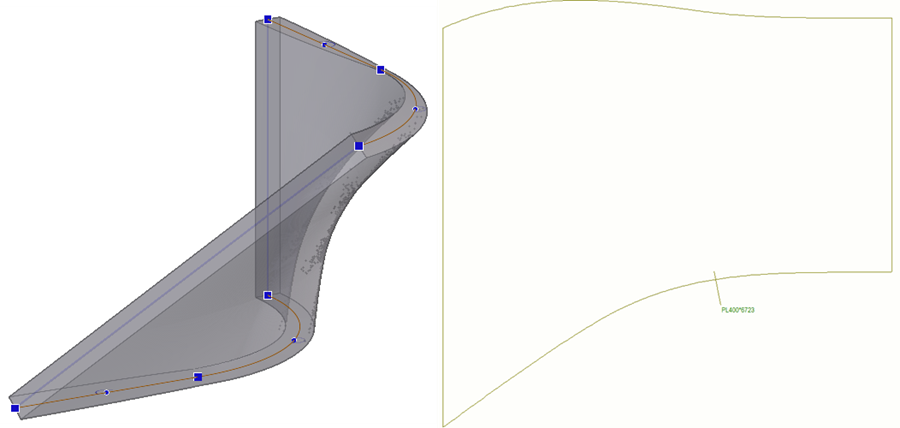

Tekla Structures は、ロフト プレートを分割します。

例:

補助線で、[直接変更] スイッチが有効でないことを確認します。その後、黄色とマゼンタのオブジェクト ハンドルが表示されます。

Tekla Structures は、選択した作図オブジェクトのモデリング方向を変更するため、ロフト プレートを正しく作成できます。
