ポリゴン プレートの作成
ポリゴン プレートを作成する場合、選択するプロファイルによってプレートの厚みが決まり、ピックした点によって形状が決まります。ポリゴン プレートの角に角処理を追加できます。
-
[鋼材] タブで
をクリックします。
-
マウスの中ボタンをクリックします。
Tekla Structures では、プロパティ パネルの [ポリゴンプレート] プロパティを使用してプレートが作成されます。
または、プロパティ パネルでコマンドを開始することもできます。
-
モデルで何も選択されていないことを確認します。
-
プロパティ パネルで、[オブジェクト タイプのリスト] ボタン
をクリックし、リストから [ポリゴンプレート] を選択します。Tekla Structures によりコマンドが開始され、プロパティ パネルにプロパティが表示されます。

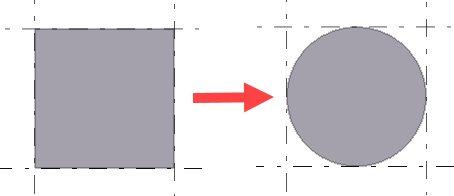

円形ポリゴン プレートの作成
-
ハンドルをダブルクリックします。
ポリゴン プレートの角を選択しやすくするには、[直接変更] スイッチ
をオフにします。プロパティ パネルに [角処理] プロパティが開きます。
-
[タイプ] リストで、[丸め]
を選択します。
-
角処理する角ごとに上記の手順を繰り返します。
円形プレートを作成するその他の方法
-

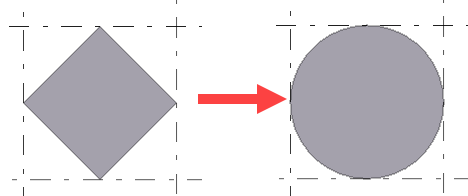

4 辺が等しいひし形のプレートを作成します。
-
角を丸くするには、[円弧上の点]
角処理タイプを使用します。
ポリゴン プレート プロパティの変更
- プロパティ パネルが開いていない場合は、プレートをダブルクリックし、[ポリゴンプレート] プロパティを開きます。
- 必要に応じてプロパティを変更します。
- [変更] をクリックします。
ポリゴン プレート プロパティ
プロパティ パネルの [ポリゴンプレート] プロパティを使用して、ポリゴン プレートのプロパティを表示および変更します。ポリゴン プレートをダブルクリックして、プロパティを開きます。ポリゴン プレートのプロパティ ファイルのファイル名拡張子は、*.cpl です。
プロパティ パネル レイアウトをカスタマイズした場合は、プロパティのリストが異なる場合があります。
|
設定 |
説明 |
|---|---|
|
一般 |
|
|
名前 |
ユーザー定義可能なポリゴン プレートの名前。 名前には、最大 61 文字指定できます。 Tekla Structures では、部材名は、レポートと [ドキュメント管理] で使用されるほか、同じタイプの部材の識別にも使用されます。 |
|
プロファイル |
ポリゴン プレートのプロファイル。 |
|
材質 |
ポリゴン プレートの材質。 |
|
仕上げ |
仕上げのタイプ。 仕上げは、ユーザーが定義できます。仕上げでは、部材表面の処理方法を記述します。たとえば、防錆塗料、高温亜鉛メッキ、耐火コーティングなどの処理を指定できます。 |
|
クラス |
ポリゴン プレートのグループ化に使用されます。 たとえば、部材をクラス別に異なる色で表示できます。 |
|
マークシリーズ |
|
|
部材ナンバリング |
部材マークの頭文字と開始番号。 |
|
製品ナンバリング |
製品マーク の頭文字と開始番号。 |
|
位置 |
|
|
デプス |
ポリゴン プレートの位置デプス。位置は作業平面に対して常に垂直になります。 |
|
IFC エクスポート |
|
|
(IFC) entity |
IFC エクスポートの 場合、部材の IFC エンティティ タイプとサブタイプを選択します。使用可能なサブタイプは、選択した IFC エンティティによって異なります。IFC エンティティの名前を入力し始めると、一致するエンティティがリストに表示されます。 事前定義されたオプションで IFC4 サブタイプを選択するか、USERDEFINED を選択して [ユーザー定義タイプ (IFC4)] に任意のテキストを入力できます。 |
|
サブタイプ (IFC4) |
|
|
ユーザー定義タイプ (IFC4) |
|
|
その他 |
|
|
UDA |
[ユーザー定義情報] をクリックし、部材のユーザー定義情報 (UDA) を開きます。ユーザー定義情報には、部材に関する追加情報が含まれています。 |
