1. モデルで、または図面が開かれている状態で、[ファイル] メニューの [エディタ > パターンラインエディタ] をクリックします。

   パターン ラインを先に定義していない場合、[パターンラインエディタ] のすべてのフィールドとコンテナが空になっています。

2. [ブラウズ...] をクリックして、パターン ラインのサンプルとして使用するイメージを参照します。



   イメージを選択しない場合、デフォルトのイメージが使用されます。

   選択したイメージは、後で [パターンラインプロパティ] ダイアログ ボックスでパターン ラインを選択するときにも表示されます。



3. [新規作成] でパターン ラインの名前を入力します。
   パターン ラインを変更するには、まず目的のパターン ラインをリストから選択します。

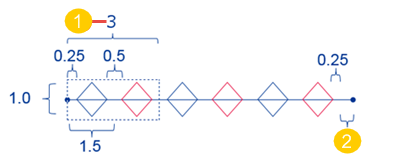

4. [始点要素] 領域で、右側の [新規] をクリックして新しい始点要素を作成します。始点要素はパターン ラインの始点になります (ダイアログ ボックスでは次の例のように赤で示されます)。





   [要素タイプ] に [シンボル] を選択した場合、次のようにします。

   • [ファイル] リストからシンボル ファイルを選択します。
   • [インデックス] リストで、シンボルの番号を入力します。別のウィンドウでシンボルを選択するには、[選択...] をクリックし、目的のシンボルをダブルクリックします。
   • [間隔] で、要素に割り当てられる間隔をミリメートル (mm) 単位で入力します。
   • [サイズ] で、要素のサイズをミリメートル (mm) 単位で入力します。
   • [ピッチタイプ] で、パターン ラインの要素のピッチ タイプを選択します。

     固定:未使用の間隔は分配されません。

     変数:このピッチ タイプが指定されている要素に、未使用の間隔が均等に分配されます。

     無限:2 点間のすべての間隔にブロックが配置されます。固定要素に間隔が分配され、残りの間隔は無限要素に等間隔に分配されます。

   • [色] で、要素の色を選択します。後で図面にパターン ラインを追加するときに色を変更できます。また、カスタム カラーも使用できます。
   • [垂直オフセット] と [水平オフセット] で、要素のオフセットをミリメートル (mm) 単位で入力します。
   • [回転] で、要素の回転角度を定義します。

   [要素タイプ] に [ライン] を選択した場合、次のようにします。



   • [線種] リストから線種を選択します。
   • [間隔] で、要素に割り当てられる間隔をミリメートル (mm) 単位で入力します。
   • [サイズ] で、要素のサイズをミリメートル (mm) 単位で入力します。
   • [ピッチタイプ] で、要素のピッチ タイプを選択します。

     固定:未使用の間隔は分配されません。

     変数:このピッチ タイプが指定されている要素に、未使用の間隔が均等に分配されます。

     無限:2 点間のすべての間隔にブロックが配置されます。固定要素に間隔が分配され、残りの間隔は無限要素に等間隔に分配されます。

   • [色] で、要素の色を選択します。後で図面にパターン ラインを追加するときに色を変更できます。また、カスタム カラーも使用できます。
   • [垂直オフセット] と [水平オフセット] で、要素のオフセットをミリメートル (mm) 単位で入力します。

   [要素タイプ] に [間隔] を選択した場合、次のようにします。



   • [間隔] で、要素に割り当てられる間隔をミリメートル (mm) 単位で入力します。
   • [ピッチタイプ] で、要素のピッチ タイプを選択します。

     固定:未使用の間隔は分配されません。

     変数:このピッチ タイプが指定されている要素に、未使用の間隔が均等に分配されます。

     無限:2 点間のすべての間隔にブロックが配置されます。固定要素に間隔が分配され、残りの間隔は無限要素に等間隔に分配されます。

5. [終点要素] 領域で、[新規] をクリックして、始点要素のときと同じ方法で新しい終点要素を作成します。

   エディター ダイアログ ボックスでは終点要素は赤で示されます。



6. [繰り返し要素と連続要素] タブで、パターン ライン上で繰り返される要素を定義します (エディター ダイアログ ボックスでは赤で示されます)。



7. [繰り返し要素と連続要素] タブで、パターン ライン上で連続して描画される要素を定義します (エディター ダイアログ ボックスでは赤で示されます)。



8. [プレビュー] ボタン をクリックすると、パターン ラインの定義と線がどのように表示されるかを確認できます。
   • [自動] プレビュー オプションが有効になっている場合、Tekla Structures によって図面プレビューが自動的に開かれ、作成したパターン ラインと、[パターンラインプロパティ] ダイアログ ボックスから取得されたさまざまな間隔オプションが表示されます。既に図面が開いている場合、プレビューを開く前に、Tekla Structures によって図面を保存して閉じるかどうかを確認するメッセージが表示されます。
   • ボタン をクリックしてプレビューを更新するには、プレビュー オプションを選択します。
   • 上部にあるリストからパターン ラインを選択して、保存済みの他のパターン ラインのプレビューを表示することもできます。
   • プレビューを閉じるには、[プレビュー] ボタン を再度クリックします。
9. [保存する] ボタン をクリックしてパターン ラインを保存します。
   モデル フォルダの下の \attributes フォルダにある .clp ファイルにパターン ラインが保存されます。

事前定義済みのパターン ラインから選択するか、[パターンラインエディタ] で独自のパターン ラインを作成できます。

1. 開いている図面で、Shift キーを押しながら [図面 > ライン > パターンライン] をクリックします。
2. [パターンラインプロパティ] ダイアログ ボックスで、[ パターンライン リストから使用するパターン ラインを選択します。
   上部にあるリストからプロパティ ファイルを選択し、[読み込み] をクリックして、他のパターン ライン プロパティを読み込むこともできます。
3. パターン ラインに [始点要素] または [終点要素] を表示するかどうかを選択します。
   始点要素と終点要素が [パターンラインエディタ] に定義されます。
4. [間隔オプション] で、要素をどのような方法で、どのような間隔で整列するかを選択します。

   [左] を選択すると、要素が左に整列されます。



   [右] を選択すると、要素が右に整列されます。



   [中心振分け] を選択すると、要素が中心に配置されます。



   [分配対象] を選択すると、要素間に同じ間隔が使用されます。



   [範囲指定 (縦横比固定)] を選択すると、最小限の歪みでできる限り多くの要素を入れようとします。この設定を使用すると、要素のサイズと間隔の両方に影響します。



5. パターン ラインの [サイズ] を設定します。
6. 必要な [縮小/拡大] オプションを選択します。

   [表示] を選択すると、線と要素がビューに合わせて縮小されて描画されます。

   [図面] を選択すると、線と要素が図面の縮尺に縮小されて描画されます。

7. 必要に応じて、[垂直オフセット] をミリメートル (mm) 単位で入力します。
   正の値を指定するとパターン ライン全体が上に移動し、負の値を指定すると下に移動します。
8. パターンラインの [色] を選択します。

   デフォルト の色、標準色、またはカスタム カラーを選択できます。

   カスタム RGB カラーは、パターン ラインを追加する際に [パターンラインプロパティ] でのみ使用できます。パターン ラインを作成する際に [パターン ライン エディター] では使用できません。

   生成される色は [パターンラインエディタ] と [パターンラインプロパティ] で設定した色によって決まります。

   • [パターンラインエディタ] と [パターンラインプロパティ] の両方で色に [デフォルト] を選択すると、すべての要素が黒になります。
   • [パターンラインエディタ] で [デフォルト] の色を選択し、[パターンラインプロパティ] で別の色を選択すると、[パターンラインプロパティ] で選択した色が使用されます。
   • [パターンラインエディタ] で標準色を選択し、[パターンラインプロパティ] で別の色を選択すると、[パターンラインエディタ] プロパティで選択した色が使用されます。
9. パターンラインプロパティをプロパティファイルに保存するには、ファイルの名前を入力してクリックします 名前を付けて保存。
10. [OK] をクリックします。
11. ポリラインの点をピックし、マウスの中ボタンをクリックして終了します。
    パターン ラインを追加したら、ポリライン ハンドルを選択し、ドラッグしてポリラインの各部を移動できます。
