1. Nel modello o quando è aperto un disegno, nel menu File cliccare su Editor > Editor schema linea.

   Se non è stato definito uno schema linea in precedenza, tutti i campi e contenitori di Editor schema linea sono vuoti.

2. Cliccare su Sfoglia... per cercare un'immagine da utilizzare come esempio per lo schema linea.



   Se non si seleziona un'immagine, verrà utilizzata l'immagine di default.

   L'immagine selezionata viene visualizzata anche successivamente quando si seleziona uno schema linea nella finestra di dialogo Proprietà schema linea.



3. Immettere un nome per o schema linea in Crea nuovo.
   Per modificare uno schema linea, selezionare prima lo schema linea desiderato dalla lista.
4. Nell'area Elemento iniziale cliccare su Nuovo a destra per creare un nuovo elemento iniziale. L'elemento iniziale avvia lo schema linea (contrassegnato in rosso nella finestra di dialogo dell'esempio di seguito).





   Se si seleziona Simbolo come Tipo elemento:

   • Selezionare il file dei simboli dalla lista File.
   • Nella lista Indice immettere il numero del simbolo. Per selezionare un simbolo in una finestra separata, cliccare su Seleziona... e cliccare due volte sul simbolo desiderato.

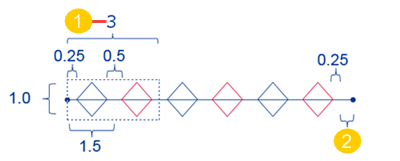

   • In Passo immettere lo spazio assegnato all'elemento in millimetri.
   • In Dimensione immettere le dimensioni dell'elemento in millimetri.
   • In Tipo di passo selezionare il tipo di passo degli elementi sullo schema linea:

     Fisso: lo spazio libero non sarà distribuito.

     Variabile: lo spazio libero sarà distribuito equamente tra gli elementi con questo tipo di passo.

     Infinito: i blocchi occuperanno tutto lo spazio tra i due punti. Lo spazio sarà distribuito agli elementi fissi e il resto sarà distribuito equamente agli elementi infiniti.

   • In Colore, selezionare il colore dell'elemento. È possibile modificare il colore in un secondo momento quando si aggiunge lo schema linea nel disegno, quindi sono disponibili anche i colori personalizzati.
   • In Offset verticale e Offset orizzontale, immettere gli offset degli elementi in millimetri.
   • In Ruota definire un angolo di rotazione dell'elemento.

   Se si seleziona Linea come Tipo elemento:



   • Selezionare un tipo di linea dalla lista Tipo linea.
   • In Passo immettere lo spazio assegnato all'elemento in millimetri.
   • In Dimensione immettere le dimensioni dell'elemento in millimetri.
   • In Tipo di passo selezionare il tipo di passo degli elementi:

     Fisso: lo spazio libero non sarà distribuito.

     Variabile: lo spazio libero sarà distribuito equamente tra gli elementi con questo tipo di passo.

     Infinito: i blocchi occuperanno tutto lo spazio tra i due punti. Lo spazio sarà distribuito agli elementi fissi e il resto sarà distribuito equamente agli elementi infiniti.

   • In Colore, selezionare il colore dell'elemento. È possibile modificare il colore in un secondo momento quando si aggiunge lo schema linea nel disegno, quindi sono disponibili anche i colori personalizzati.
   • In Offset verticale e Offset orizzontale, immettere gli offset degli elementi in millimetri.

   Se si seleziona Passo come Tipo elemento:



   • In Passo immettere lo spazio assegnato all'elemento in millimetri.
   • In Tipo di passo selezionare il tipo di passo degli elementi:

     Fisso: lo spazio libero non sarà distribuito.

     Variabile: lo spazio libero sarà distribuito equamente tra gli elementi con questo tipo di passo.

     Infinito: i blocchi occuperanno tutto lo spazio tra i due punti. Lo spazio sarà distribuito agli elementi fissi e il resto sarà distribuito equamente agli elementi infiniti.

5. Nell'area Elemento finale cliccare su Nuovo per creare un elemento finale nuovo eseguendo la stessa procedura utilizzata per l'elemento iniziale.

   L'elemento finale è contrassegnato in rosso nella finestra di dialogo dell'editor:



6. Nella scheda Elementi ripetitivi e continui definire gli elementi ripetitivi sullo schema linea (contrassegnati in rosso nella finestra di dialogo dell'editor):



7. Nella scheda Elementi ripetitivi e continui definire gli elementi disegnati in modo continuo sullo schema linea (contrassegnati in rosso nella finestra di dialogo dell'editor):



8. È possibile controllare le definizioni dello schema linea e l'aspetto delle linee cliccando sul pulsante Anteprima :
   • Se è attiva l'opzione di anteprima Automatico, Tekla Structures apre automaticamente un'anteprima del disegno che mostra lo schema linea creato con opzioni di passo diverse ricavate dalla finestra di dialogo Proprietà schema linea. Se è già stato aperto un disegno, Tekla Structures chiederà se si desidera salvare e chiudere il disegno prima di aprire l'anteprima.
   • Per aggiornare l'anteprima cliccando sul pulsante , selezionare l'opzione di anteprima Manuale.
   • È anche possibile visualizzare le anteprime di altri schemi linea salvati selezionando uno schema linea dalla lista in alto.
   • Per chiudere l'anteprima, cliccare di nuovo sul pulsante Anteprima .
9. Salvare lo schema linea cliccando sul pulsante Salva .
   Lo schema linea viene salvato in un file .clp nella cartella \attributes della cartella modello.

È possibile scegliere tra gli schemi linea predefiniti oppure crearne personalizzati in Editor schema linea.

1. In un disegno aperto, tenere premuto Maiusc e cliccare su Disegno > Linea > Schema linea.
2. Nella finestra di dialogo Proprietà schema linea selezionare lo schema linea da utilizzare dalla lista Linea modello.
   È inoltre possibile caricare altre proprietà dello schema linea selezionando un file delle proprietà dalla lista nella parte superiore e cliccando su Carica.
3. Scegliere se visualizzare l'Elemento iniziale e/o l'Elemento finale nello schema linea.
   Gli elementi iniziale e finale sono definiti in Editor schema linea.
4. Selezionare la modalità di allineamento e di spaziatura degli elementi in Opzioni di spaziatura:

   Sinistra allinea gli elementi a sinistra.



   Destra allinea gli elementi a destra.



   Centrato centra gli elementi.



   Distribuito utilizza lo stesso spazio tra gli elementi.



   Miglio adattamento tenta di adattare il maggior numero di elementi possibile con distorsione minima. Questa impostazione influisce sia sulla dimensione che sullo spazio tra gli elementi.



5. Impostare Dimensione dello schema linea.
6. Selezionare l'opzione Scala richiesta:

   Vista disegna la linea e gli elementi ridotti e adattati alla vista.

   Foglio disegna la linea e gli elementi ridotti e adattati al foglio.

7. Immettere Offset verticale in millimetri, se necessario.
   Un valore positivo sposta l'intero schema linea in alto, mentre un valore negativo lo sposta in basso.
8. Selezionare Colore per lo schema linea.

   È possibile selezionare il Default colore, un colore standard o un colore personalizzato.

   I colori RGB personalizzati sono disponibili solo in Proprietà schema linea quando si aggiungono schemi linea, non nell'Editor schema linea quando si creano schemi linea.

   Il colore risultante varia in base all'impostazione dei colori in Editor schema linea e Proprietà schema linea:

   • Se si seleziona Default come colore in Editor schema linea e Proprietà schema linea, tutti gli elementi saranno neri.
   • Se si seleziona il colore Default in Editor schema linea e si seleziona un altro colore in Proprietà schema linea, sarà utilizzato il colore selezionato in Proprietà schema linea.
   • Se si seleziona un colore standard in Editor schema linea e si seleziona un altro colore in Proprietà schema linea, sarà utilizzato il colore selezionato nelle proprietà Editor schema linea.
9. Per salvare le proprietà dello schema linea in un file delle proprietà, immettere un nome per il file e cliccare su Salva come.
10. Cliccare su OK.
11. Selezionare i punti per la polilinea e terminare facendo clic sul pulsante centrale del mouse.
    Dopo aver aggiunto il motivo di linea, è possibile selezionare le maniglie della polilinea e spostare le sezioni della polilinea trascinandole.
