STEP/IGES

È possibile esportare polybeam e profili diritti, curvi e a forma di arco con operatori booleani direttamente nel formato STEP (.stp) o IGES (.igs) con dati reali di arco e piegatura per la produzione automatizzata di parti in acciaio. L'esportazione fornisce oggetti solidi.

È possibile esportare i profili in acciaio e le entità di collegamento associate, come bulloni e saldature, come assemblaggi o singole parti. La geometria del modello Tekla Structures viene trasformata direttamente nei formati file STEP e IGES utilizzando la tecnologia Open CASCADE (OCCT) e non sono necessari file di conversione.

STEP (Standard per Exchange of Product Data) e IGES (Initial Graphics Exchange Specification) sono formati file CAD 3D neutri, consolidati e standardizzati, interoperabili tra vari programmi CAD, come Dassault Systèmes SOLIDWORKS, Dassault Systèmes CATIA, Autodesk Inventor, Siemens NX e Siemens Solid Edge. Il formato di file STEP è preferito come standard del settore quando si scambiano dati per i programmi CAD. Tuttavia, il formato IGES è ancora affidabile per la compatibilità multipiattaforma di base, soprattutto se è necessario archiviare solo modelli 3D grezzi.

Per ulteriori informazioni sui formati STEP e IGES, vedere STEP e IGES.

Limitazioni nell'esportazione STEP/IGES

Attualmente, esistono limitazioni nell'esportazione STEP/IGES quando si esportano i tipi di oggetti elencati di seguito. L'output potrebbe non essere in linea con il contenuto del modello oppure la geometria potrebbe non essere completamente di tipo solido.

Tipi di oggetti correlati allo sviluppo della lamiera, ad esempio piatti piegati e lofted
Profili deformati
Profili deformati
Armatura e rete
Preparazione saldatura
Parti aggiunte
Rivestimento
Getti
Profili tracciati con sezioni trasversali, inclusi arrotondamenti o archi
Profili parametrici con sezioni trasversali variabili

Esportazione in formato STEP o IGES

In un modello Tekla Structures selezionare gli oggetti del modello da esportare.

Se si desidera esportare tutti gli oggetti del modello, non è necessario selezionare alcun oggetto.
Nel menu File cliccare su Esporta > STEP/IGES.
È inoltre possibile avviare l'esportazione da Avvio rapido.
Caricare tutte le impostazioni di esportazione predefinite disponibili nel proprio ambiente oppure configurare l'esportazione in base alle esigenze.

Se sono elencati più file delle impostazioni, è possibile iniziare a scrivere il nome del file delle impostazioni desiderato per visualizzare solo il file desiderato nella lista, quindi premere Invio per selezionarlo.

Per informazioni dettagliate sulle impostazioni di esportazione, vedere la sezione "Impostazioni di esportazione STEP/IGES" di seguito.
Quando si è pronti, cliccare su Esporta.
Di default, in Tekla Structures i file vengono esportati nella cartella \STEP all'interno della cartella modello corrente.
Al termine dell'esportazione, è possibile scegliere di aprire la cartella di esportazione o visualizzare il file di log in cui l'esportazione è descritta in dettaglio.
È possibile annullare l'esportazione cliccando su Annulla nella finestra di avanzamento dell'esportazione. L'annullamento può richiedere del tempo con i modelli di grandi dimensioni o quando si è scelto di esportare molti oggetti in un unico file.

Impostazioni di esportazione STEP/IGES


Impostazione	Descrizione
Nome file	Definire il nome del file di esportazione immettendo il nome direttamente in Nome file oppure cliccando sul pulsante più e cliccando due volte sugli elementi del nome file nella lista degli attributi di sistema. È possibile utilizzare una combinazione di testo e attributi. Per eliminare un elemento dal nome file, selezionare l'elemento o posizionare il cursore davanti all'elemento e premere Canc sulla tastiera. È inoltre possibile cliccare con il pulsante destro del mouse sull'elemento e selezionare Elimina. È inoltre possibile trascinare gli elementi in una nuova posizione all'interno della Nome file casella. L'estensione del nome file verrà aggiunta automaticamente in base al Formato selezionato.
Cartella	La cartella \STEP all'interno della cartella modello corrente è la cartella di esportazione di default. È possibile cercare un'altra cartella. È possibile definire percorsi assoluti e relativi.
Posizione per	Le opzioni sono: Origine modello: esporta il modello in relazione a 0,0,0. Piano di lavoro: Consente di esportare il modello in relazione al sistema di coordinate del piano di lavoro corrente. Punto base: `<nome del punto base>` esporta il modello in relazione al punto base utilizzando i valori del sistema di coordinate dalla definizione del punto base.
Selezione	Selezionare Tutti gli oggetti o Oggetti selezionati.
Suddivisione	Le opzioni sono: Tutti gli oggetti in un unico file Numero selezionato di oggetti in ciascun file: Specificare il numero di oggetti. Un oggetto in ogni file Se si esegue l'esportazione in più file, l'esportazione aggiunge un numero consecutivo alla fine del nome file.
Formato	Selezionare STEP o IGES.
Protocollo	Per i file STEP, selezionare l'applicazione Protocollo appropriata: AP203 (predefinito) AP214 AP242 Il protocollo applicativo (AP) da selezionare dipende dal software che verrà utilizzato per aprire il file. AP203 è il protocollo più vecchio e AP242 il più recente.
Tipi di oggetti	Scegliere se includere Assemblaggi, Bulloni o Saldature nell'esportazione. Se si seleziona Assemblaggi, le parti in acciaio vengono esportate come assemblaggi interi, altrimenti le parti in acciaio vengono esportate come oggetti singoli.

Visualizzazione di file STEP o IGES

Per visualizzare l'output a scopo di controllo, è possibile utilizzare una delle seguenti opzioni:

Tekla Structures: Aggiungere il file STEP o IGES esportato a un Tekla Structures modello, come file di riferimento.
Trimble Connect: aggiunge un file STEP o IGES a un progetto Trimble Connect.
Applicazione visualizzatore: Sono disponibili applicazioni commerciali, ma anche alcune applicazioni gratuite, di cui consigliamo le seguenti:

Esempio di contenuti del file di esportazione

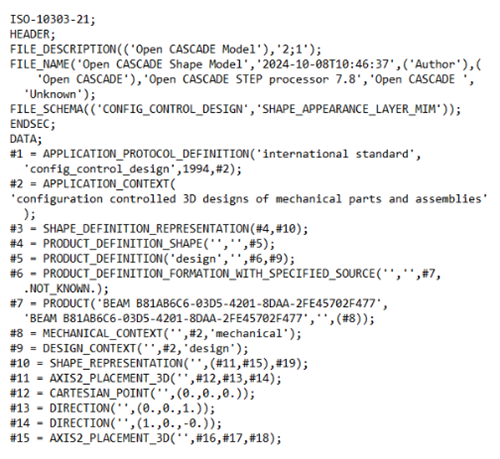

Esempio di un file di esportazione STEP:

Esempio di file di esportazione IGES

Esempio di log di esportazione STEP/IGES

Il file di logo StepIgesExport_<user_name>.log viene scritto nella cartella \logs all'interno della cartella modello corrente. Di seguito è riportato un esempio di file di log:

*** STEP/IGES exporter log file ***

Tekla Structures version: 2025
Tekla Structures build number: 5552

Units: Imperial

Model path and name: C:\TeklaStructuresModels\Steel Fabrication

Selected Export options:
Location option: Global origin
Selection: Selected objects
Format: STEP
Protocol: AP203
Object types: assemblies, bolts, welds

Export started.
Date: 2024:10:07
Time: 14:23:40


Information: Export completed:
********************************
14:23:40 - Info: Number of objects to export: 23
14:23:45 - Info: Exported file: C:\TeklaStructuresModels\Steel Fabrication\STEP\WORK-5552.stp
********************************


Export completed.
Date: 2024:10:07
Time: 14:23:45
Duration: 00:04
