PDF 3D
È possibile esportare il modello corrente o gli oggetti del modello selezionato come file PDF 3D. Il PDF 3D ti permette di comunicare facilmente il proprio lavoro agli altri: tutto ciò che serve al destinatario è un lettore PDF che supporti i PDF 3D.
Quando si apre il file PDF 3D risultante in un lettore PDF, il PDF 3D appare esattamente come il progetto 3D originale. È possibile esplorare il modello utilizzando gli strumenti disponibili nel lettore PDF.
Nota:
Si consiglia di utilizzare Adobe Acrobat Reader, poiché tutti i lettori PDF non supportano il formato PDF 3D.
Esportazione di un modello o di oggetti del modello selezionato in un file PDF 3D
-
In modalità modellazione cliccare su .

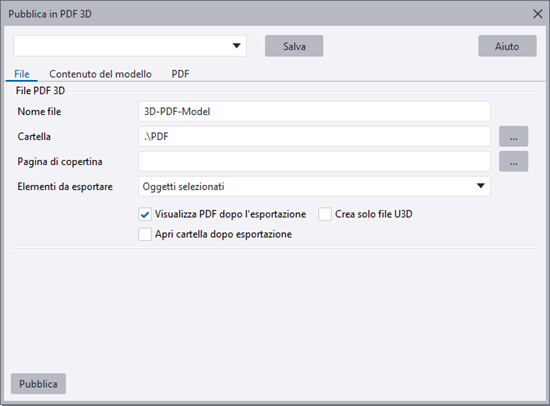

Impostazioni di esportazione PDF 3D
| Impostazione | Descrizione |
|---|---|
| scheda File | |
| Pagina di copertina | Cerca una copertina PDF adatta. |
| Visualizza PDF dopo l'esportazione | Apre il PDF 3D in un lettore PDF dopo l'esportazione. |
| Apri cartella dopo esportazione | Apre la cartella di esportazione PDF 3D al termine dell'esportazione. |
| Crea solo file U3D | Esegue l'esportazione come file U3D. Il formato Universal 3D (U3D) è un formato di file compresso standard per dati di grafica computerizzata 3D. |
| Scheda PDF | |

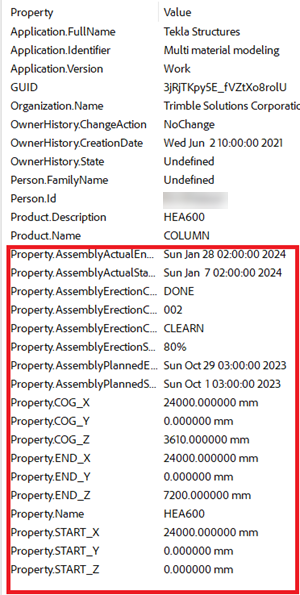

| Insiemi di proprietà aggiuntivi | Seleziona il file di configurazione dell'insieme di proprietà IFC da includere nell'esportazione. Le proprietà definite negli insiemi di proprietà vengono visualizzate nella struttura ad albero del modello insieme alle proprietà della parte standard. Gli insiemi di proprietà possono essere definiti nella finestra di dialogo Definizioni degli insiemi di proprietà IFC. Per mostrare le proprietà aggiuntive nella struttura ad albero del modello PDF, è necessario selezionare l'opzione Includi attributi parte. |
|
Includi elementi di fissaggio |
Include gli elementi di fissaggio nell'esportazione. |
|
Includi armatura |
Include l'armatura nell'esportazione. |
|
Includi saldature |
Include le saldature nell'esportazione. |
|
Includi griglie |
Include le griglie nell'esportazione |
|
Includi attributi parte |

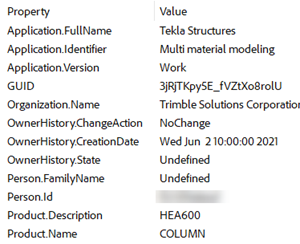

Include le proprietà della parte nell'esportazione. Quando si seleziona questa opzione e si seleziona una parte nella struttura ad albero del modello o nel PDF, le proprietà della parte verranno visualizzate nella struttura ad albero del modello.
Dopo aver selezionato questa opzione, le proprietà aggiuntive vengono visualizzate anche nella struttura ad albero del modello se è stato selezionato un file di configurazione dell'insieme di proprietà in Insiemi di proprietà aggiuntivi.
|
| Esporta come assemblaggi | Seleziona automaticamente l'assemblaggio corrispondente degli oggetti per l'esportazione. |
| Usa colori vista corrente | Utilizza i colori nella vista del modello nel PDF 3D esportato. |
| Vista ad albero | Seleziona come mostrare il contenuto del modello nella struttura ad albero del modello: per fasi del modello (Per fase) o per oggetti del modello (Per nome parte). |
| Precisione solido | Mostra i solidi con precisione normale o elevata. |
| scheda Contenuto del modello | |
| Dimensioni pagina | Seleziona la dimensione della pagina desiderata. |
| Orientamento pagina | Seleziona l'orientamento della pagina desiderato (Orizzontale o Verticale) |
| Sfondo | Definisce il colore di sfondo. |
| Definizione di luce | Seleziona gli effetti di luce aggiuntivi desiderati. Le opzioni sono: Grafica No Bianco Giorno Notte Rigido Principale Rosso Cubo CAD Faro |
| Modalità rendering | Seleziona la modalità di rendering desiderata. Le opzioni sono: Solido Wire frame solido Trasparente Wire frame trasparente Box di delimitazione Box di delimitazione trasparente Contorno box di delimitazione trasparente Wireframe Wireframe ombreggiato Wire frame nascosto Vertici Vertici ombreggiati Illustrazione Contorno solido Illustrazione ombreggiata |
| Titolo | Immettere un titolo per il PDF. Il titolo viene visualizzato nelle proprietà del PDF. |
| Oggetto | Immettere un oggetto per il PDF. L'oggetto viene visualizzato nelle proprietà del PDF. |
| Autore | Immettere l'autore del PDF. L'autore viene visualizzato nelle proprietà del PDF. |

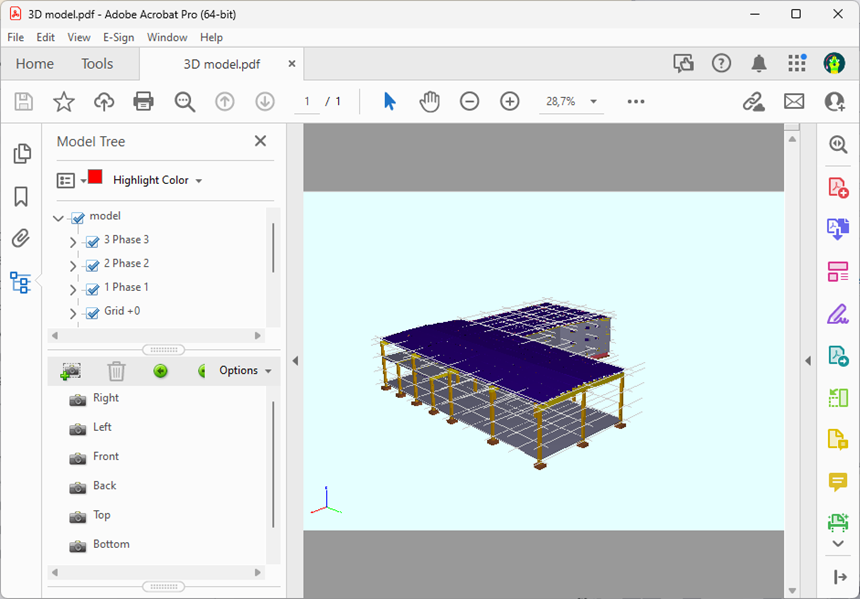

Di seguito è riportato un esempio di PDF 3D in Adobe Acrobat Pro. Il contenuto del modello è elencato nella struttura ad albero del modello per fasi.
