Nuvole di punti

Le nuvole di punti sono gruppi di punti misurati sulle superfici degli oggetti creati con scanner laser 3D, come ad esempio il sistema di scansione laser 3D X9 di Trimble. Nella costruzione, le nuvole di punti sono principalmente utilizzate in progetti di ristrutturazione per definire l'edificio o la struttura da ristrutturare. Possono anche essere utilizzati per ottenere la posizione esatta di macchinari, tubazioni o paesaggi esistenti che devono essere presi in considerazione in cantiere. È inoltre possibile utilizzarle per controllare l'esecuzione importandole come punti di costruzione in un modello da confrontare con il progetto.

Informazioni sulle nuvole di punti in Tekla Structures

È possibile collegare una nuvola di punti localmente, da Internet o utilizzando il servizio piattaforma Trimble Reality Capture (TRCPS).
Nuvole di punti locali:
- Il file della nuvola di punti originale collegato viene elaborato e vengono creati file di cache in formato Potree. La conversione della nuvola di punti viene eseguita come processo in background e, nel frattempo, è possibile continuare a lavorare con Tekla Structures.
- I dati delle nuvole di punti sono memorizzati nella cartella definita dall'opzione avanzata XS_POINT_CLOUD_CACHE_FOLDER. Di default, la cartella è %LocalAppData%\Trimble\Tekla Structures\PointClouds, ad esempio C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\PointClouds. L'opzione avanzata XS_POINT_CLOUD_CACHE_FOLDER è specifica dell'utente e si trova nella categoria Posizioni dei file della finestra di dialogo Opzioni avanzate.
- Se il file della nuvola di punti è già nel formato Potree, il file originale viene utilizzato senza alcuna conversione o copia nella cartella ..\PointClouds.
- Se è presente una nuvola di punti su un computer locale, si lavora con un modello in una cartella di rete e si collega la nuvola di punti dal computer locale, nessun altro può vederla, perché si trova sul computer locale. Le nuvole di punti possono contenere dati personali.
- Se la stessa nuvola di punti viene utilizzata in diversi modelli, non verrà convertita o duplicata nuovamente quando viene collegata. Se le nuvole di punti sono identiche, viene utilizzato il file convertito esistente, altrimenti il file viene convertito.
- Può essere utile utilizzare un'unità di rete per il file Potree in un progetto. Il file non verrà copiato nel computer locale.
Nuvole di punti da internet:
- Quando si utilizzano le nuvole di punti tramite Internet, la cache di streaming Web della nuvola di punti è una cache comune con Trimble Connect for Windows. È possibile definire la cartella della cache utilizzando l'opzione avanzata XS_POINT_CLOUDS_WEB_CACHE nella categoria Posizioni dei file della finestra di dialogo Opzioni avanzate. Di default, la cartella è %LocalAppData%\Trimble\Trimble Connect\Import, ad esempio C:\Users\<user>\AppData\Local\Trimble\Trimble Connect\Import.
- L'utilizzo della cache migliora le prestazioni delle nuvole di punti in web streaming.
Nuvole di punti dal servizio della piattaforma Trimble Reality Capture:
- Quando si collegano e si visualizzano nuvole di punti archiviate nel servizio piattaforma Trimble Reality Capture (TRCPS), non è necessario archiviare localmente nel computer file di nuvole di punti di grandi dimensioni, ma è possibile collegare nuvole di punti ospitate in un progetto esistente Trimble Connect.
- Le nuvole di punti di Trimble Reality Capture non vengono convertite nel formato Potree da Tekla Structures. Se necessario, Trimble Reality Capture Platform Service in Trimble Connect esegue la conversione quando la nuvola di punti viene caricata.
- Le nuvole di punti del servizio della piattaforma Trimble Reality Capture utilizzano la stessa cache di streaming Web delle nuvole di punti di Internet.
- La licenza del servizio di piattaforma Trimble Reality Capture è necessaria per il fornitore di nuvole di punti (geometra o altro proprietario dello scanner) per archiviare e condividere i dati di scansione: lo streaming di nuvole di punti del servizio della piattaforma Trimble Reality Capture non richiede una licenza separata. La licenza è necessaria affinché il fornitore della nuvola di punti memorizzi e condivida i dati di scansione nel servizio di piattaforma Trimble Reality Capture. Gli utenti Trimble Connect possono utilizzare il servizio di piattaforma Trimble Reality Capture semplicemente attivando o disattivando il pulsante nell'interfaccia utente di Trimble Connect per accedervi. Gli utenti otterranno 10 gigabyte come spazio di archiviazione gratuito, quindi è facile da provare e se hanno bisogno di più spazio di archiviazione oltre a quello possono acquistare una licenza.
- Per ulteriori informazioni sul servizio, vedere Trimble Reality Capture.
  Nuvole di punti in Trimble Connect:
Quando si collega una nuvola di punti a un modello di Tekla Structures, è possibile disporla dall'origine del modello o da un punto di base definito.
In Tekla Structures le nuvole di punti sono colorate se il formato file originale supporta i colori.
Le nuvole di punti possono essere visualizzate nella vista del modello in OpenGL e nella vista del modello in DX. La vista del modello in DX con proiezione prospettica può offrire risultati visivi migliori. Le prestazioni con una maggiore quantità di dati e/o un maggiore numero di viste sono migliori con il rendering Open GL rispetto a quello DX.

Formati file compatibili

ASCII (.asc, .xyz)

E57 (.e57)

LAS (.las)

LAZ (.laz)

SDB (.sdb)

PTS (.pts)

PTX (.ptx)

Potree (.js, .json)

Formato di scansione Trimble (.tzf)

Formato Trimble TDX (.tdx)

Limitazioni

Alcune funzionalità elementari di gestione del modello di Tekla Structures non sono disponibili, come selezione, annullamento, rotazione, copia e visualizzazione del menu di scelta rapida con clic del pulsante destro del mouse.
Le nuvole di punti non vengono salvate automaticamente.
Non è possibile eliminare una nuvola di punti dalla lista di nuvole di punti utilizzando il tasto Cancella della tastiera.
Le nuvole di punti non sono visibili nei disegni.
Le nuvole di punti locali non vengono condivise in Tekla Model Sharing o in modalità multi-user.
Per i formati file ASCII, PTS: in ciascuna linea di testo, i primi tre campi devono essere: x y z. Per i dati di punti colorati, gli ultimi tre campi devono essere: r g b

Collegamento della nuvola di punti al modello

Cliccare sul pulsante Nuvole di punti nel pannello laterale.
Per posizionare la nuvola di punti nell'area di lavoro, selezionare la casella di controllo Mostra solo all'interno dell'area di lavoro.
Cliccare su Collega.
Eseguire una delle seguenti operazioni, a seconda che si stia collegando la nuvola di punti localmente, da Internet o utilizzando Trimble Reality Capture Platform Service:

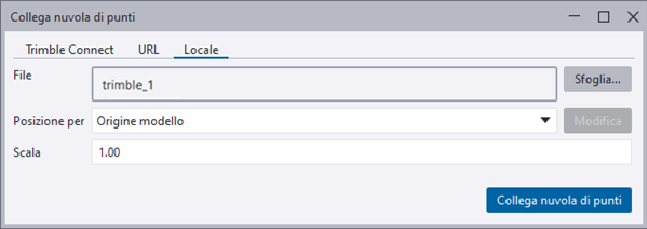

- Collegare una nuvola di punti localmente: Nella finestra di dialogo Collega nuvola di punti, nella scheda Locale, cercare il file della nuvola di punti.
  È inoltre possibile trascinare le nuvole di punti da Esplora risorse e inserire più nuvole di punti contemporaneamente.

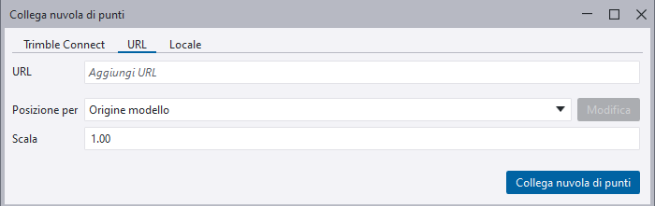

- Collegare una nuvola di punti da Internet: Nella finestra di dialogo Collega nuvola di punti, nella scheda URL, immettere l'indirizzo URL della nuvola di punti.
  Quando si utilizza una nuvola di punti da Internet, è necessario creare la struttura di directory HTTP Potree che è possibile creare con Point Cloud Manager.
- Collegare una nuvola di punti utilizzando Trimble Reality Capture: Nella finestra di dialogo Collega nuvola di punti, nella scheda Trimble Connect, selezionare un progetto Trimble Connect all'interno del progetto Trimble Connect, quindi selezionare la nuvola di punti desiderata.

  Il progetto collegato sarà selezionato di default. Se nessun progetto è collegato, per impostazione predefinita verrà selezionato il primo progetto nell'elenco ordinato. Alla riapertura della finestra di dialogo verrà memorizzato il progetto selezionato in precedenza.

  Durante il caricamento delle nuvole di punti per il progetto selezionato viene visualizzato un indicatore di carico .

  È possibile passare a qualsiasi Trimble Connect progetto con nuvole di punti nel servizio senza dover eseguire alcuna operazione specifica nel Tekla Structures modello.

  È inoltre possibile cercare una nuvola di punti.

  Una volta collegata, la nuvola di punti non sarà più disponibile per l'associazione nella finestra di dialogo Collega nuvola di punti.

  Per ulteriori informazioni sul servizio, vedere Trimble Reality Capture.
In Posizione per selezionare una delle seguenti opzioni:
- Origine modello: Posizionare la nuvola di punti nell'origine del modello.
- Un punto base: Posizionare la nuvola di punti nelle coordinate del mondo reale.
  È possibile modificare il punto base selezionato. A tale scopo, cliccare sul pulsante Modifica.
- Punto di base creato automaticamente: Selezionare questa opzione per ottenere la nuvola di punti vicino all'origine del modello. Selezionare questa opzione se non si conosce il sistema di coordinate della nuvola di punti. Un punto base automatico con le coordinate x minimo, y minimo e z minimo box di delimitazione nuvola di punti viene creato nell'origine Tekla Structures.
Modificare la scala della nuvola di punti, se necessario.
Cliccare su Collega nuvola di punti.
Per visualizzare la nuvola di punti nel modello, selezionare la vista del modello in cui visualizzarla e cliccare sul pulsante a forma di occhio accanto alla nuvola di punti nella lista.

Quando si seleziona una vista del modello, la vista presenta una cornice gialla.

Quando la nuvola di punti è impostata su visibile nella vista del modello, è possibile visualizzare le coordinate x minimo, y minimo e z minimo del box di delimitazione della nuvola di punti sulla barra di stato.

Per nascondere la nuvola di punti, fare clic sul pulsante a forma di occhio .

Durante la modellazione, è possibile eseguire lo snap ai punti per la modellazione e la misurazione di distanze. È possibile utilizzare i piani di clip e i box di clip nelle nuvole di punti per mostrare esattamente ciò che si desidera, ad esempio, ritagliare il tetto e alcuni dei piani, in modo che sia possibile visualizzare il piano inferiore dell'edificio e tutti gli elementi che richiedono attenzione nella fase di pianificazione. È inoltre possibile utilizzare il Clipper tool in Tekla Warehouse per gestire più piani di clip contemporaneamente e suddividere il modello in parti più piccole per la visualizzazione e la modellazione.

Modifica delle proprietà e delle impostazioni di visualizzazione della nuvola di punti

È possibile modificare le proprietà e le impostazioni di visualizzazione della nuvola di punti quando è stata associata una nuvola di punti e il Rendering DirectX è attivo.

Le Regolazioni di visualizzazione della nuvola di punti sono specifiche della vista e le impostazioni sono abilitate per una sola vista, il cui nome può essere visualizzato nella parte superiore del riquadro laterale Nuvole di punti (se non sono state selezionate più viste). Le impostazioni Proprietà sono abilitate solo se la nuvola di punti è selezionata dalla lista.

Dopo aver associato la nuvola di punti, selezionarla dalla relativa lista nel riquadro laterale; in caso contrario, non è possibile modificarne le proprietà.
In Nome visualizzato, definire il nome visualizzato desiderato per la nuvola di punti.
Oltre al nome di visualizzazione, la nuvola di punti presenta il nome file effettivo della nuvola di punti, che non è possibile modificare.
URL mostra l'indirizzo URL della nuvola di punti per le nuvole di punti da Internet o dal servizio della piattaforma Trimble Reality Capture. È possibile modificare l'URL, se necessario.
File mostra il percorso della cartella del file della nuvola di punti. È possibile modificare il percorso, se necessario.
Regolare la posizione, la scala e la rotazione della nuvola di punti.

Utilizzare il pulsante Azzera per restituire i valori salvati l'ultima volta per la nuvola di punti.

Se è necessario spostare una nuvola di punti una volta collegata, è innanzitutto necessario creare un nuovo punto base o aggiornare il punto base esistente, rimuovere la nuvola di punti, quindi collegarla nuovamente.
Cliccare su Modifica.

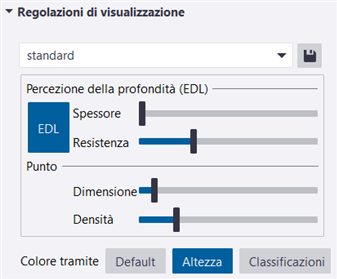

In Regolazioni di visualizzazione - Percezione della profondità (EDL), utilizzare l'effetto EDL (Eye-dome lighting) per migliorare la percezione della profondità della nuvola di punti. Trascinare i cursori per aumentare o ridurre lo spessore e l'intensità del contorno della nuvola di punti. È possibile disattivare l'effetto EDL facendo clic sul pulsante EDL.
In Regolazioni di visualizzazione - Punto, regolare le dimensioni e la densità dei punti trascinando i cursori.

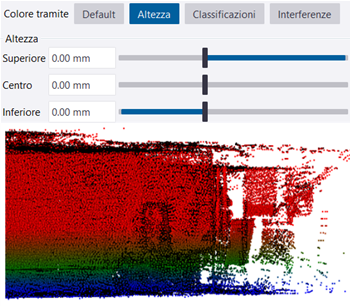

In Regolazioni di visualizzazione - Altezza modificare i colori della nuvola di punti. In genere, vengono utilizzati i valori di colore di default. Le impostazioni di visualizzazione sono specifiche della vista e pertanto è possibile utilizzare impostazioni diverse in viste.
- È possibile colorare la nuvola di punti mediante elevazione trascinando i cursori.

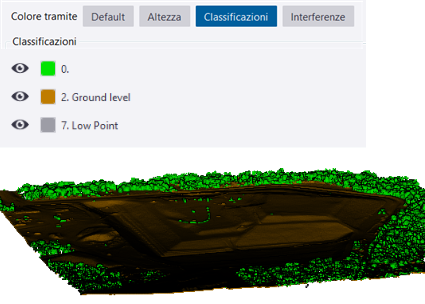

- Se la nuvola di punti contiene classificazioni, è possibile modificare il colore dei punti di categoria della classificazione o nasconderli in Regolazioni di visualizzazione - Classificazioni.

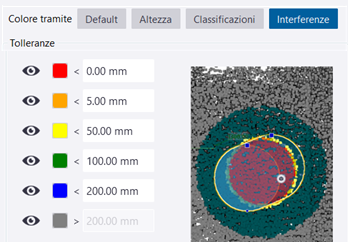

- In Regolazioni di visualizzazione - Interferenze controllare le interferenze e le deviazioni utilizzando colori diversi per tolleranze diverse. È possibile rilevare i punti che si trovano all'interno o entro una distanza dalle parti selezionate e dagli oggetti del modello di riferimento selezionati in base alle impostazioni definite. È supportato anche il controllo interferenze tra le nuvole di punti e gli oggetti getto.

  La colorazione degli oggetti sottoposti a rendering può causare risultati confusi. Si consiglia di utilizzare Ctrl+1 e Maiusc+1 per ottenere risultati inequivocabili.
Salvare le proprietà e le impostazioni di visualizzazione per esigenze future.

Rimozione di una nuvola di punti da un modello

Per rimuovere una nuvola di punti, cliccare su Rimuovi accanto al nome della nuvola di punti nella lista Nuvole di punti. Riaprire quindi il modello o salvarlo.

Non è possibile rimuovere la nuvola di punti premendo Cancella sulla tastiera.

Le nuvole di punti locali vengono memorizzate nella cache nella posizione di default o nella posizione specificata dall'utente. Quando una nuvola di punti locale non viene più utilizzata in alcun Tekla Structures modello, viene cancellata dalla cache.

Impostazione del conteggio di punti massimo di default in una vista

È possibile impostare l'opzione avanzata XS_SET_MAX_POINT_CLOUD_POINT_COUNT per impostare il valore massimo di default per i punti in una vista. Il valore di default è 10 000 000 (10 milioni). Riavviare Tekla Structures se si modifica il valore.

Tagliare solo delle nuvole di punti e dei modelli di riferimento

Per tagliare solo le nuvole di punti e i modelli di riferimento con gli strumenti di ritaglio, nel modello, passare a Vista > Ritaglio e selezionare la casella di controllo Ritaglia solo oggetti di riferimento. Gli oggetti Tekla Structures nativi non vengono ritagliati. Per impostazione predefinita, questa casella di controllo non è selezionata.

Ridisegnare le viste del modello dopo la modifica il valore.

Esempio di nuvola di punti

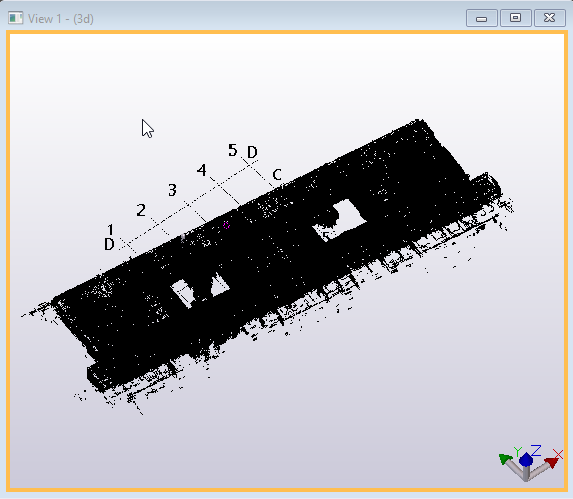

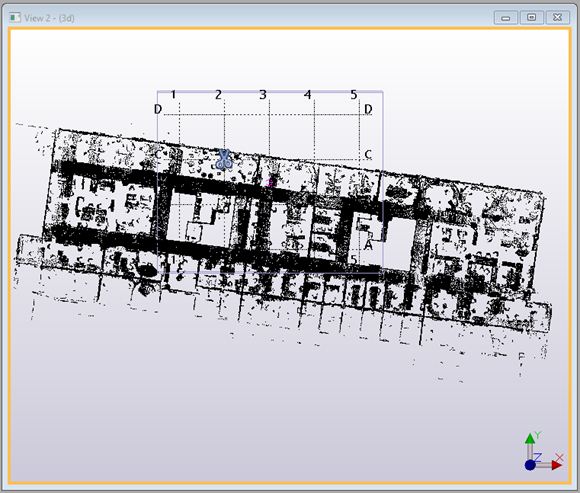

Nella prima immagine riportata di seguito, una nuvola di punti è stata collegata a un modello in una vista piana. Ricordarsi di selezionare una vista modello e cliccare sul pulsante a forma di occhio , altrimenti la nuvola di punti non verrà visualizzata.

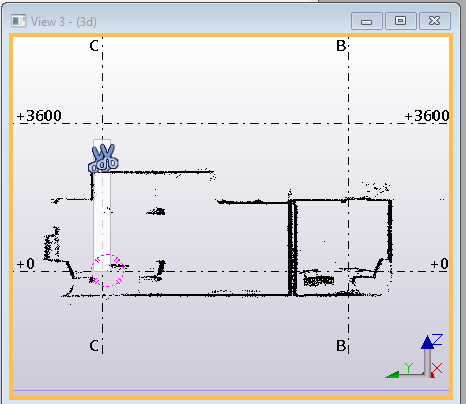

Nell'immagine seguente, lo strumento del piano di clip è stato utilizzato per ritagliare i piani e altre strutture:

Nell'immagine seguente, una sezione è stata tagliata per essere utilizzata in una vista sezione:

L'ultima immagine mostra la vista sezione:

Condividere nuvole di punti locali con altri utenti utilizzando il file Potree

Le nuvole di punti presentano in genere dimensioni dei file così grandi che non è sensato condividere la nuvola di punti come parte dei dati del modello. La nuvola di punti non rappresenta dati di dominio strutturali, ma dati di progetto che non fanno parte del modello e, pertanto, non dipendono dal salvataggio del modello. Tuttavia, è necessario che più persone utilizzino lo stesso modello di nuvola di punti in modo efficiente. È possibile utilizzare il file Potree per condividere la nuvola di punti. La miglior prassi nella condivisione del file Potree della nuvola di punti tra gli utenti del modello è spiegata di seguito. È innanzitutto necessario creare il file Potree e copiarlo in una posizione condivisa, quindi altri utenti possono collegarlo al proprio modello Tekla Structures.

Creazione di un file Potree

Opzione 1: Con Tekla Structures

Creare un file Potree collegando un modello della nuvola di punti a un modello Tekla Structures.

Il file Potree viene creato nella cartella definita dall'opzione avanzata XS_POINT_CLOUD_CACHE_FOLDER. Il file Potree viene denominato <potree_name>.db e ha una cartella con lo stesso nome. Ad esempio:
Copiare sia il file <potree_name>.db che la relativa cartella in una posizione condivisa. È possibile rinominare il modello, ma in tal caso è necessario rinominare anche la cartella.

Nota:
Non sostituire i dati Potree esistenti, specialmente se sono utilizzati da altri utenti.

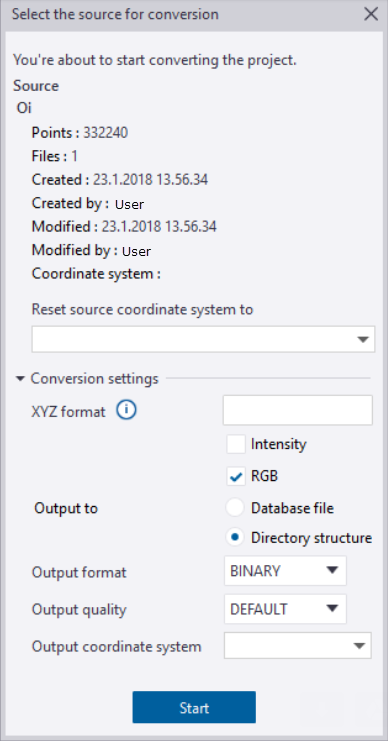

Opzione 2: Con lo strumento di gestione della nuvola di punti

Per istruzioni dettagliate sulla creazione di un file Potree con Point cloud manager, vedere la sezione "Creazione di un file Potree con lo strumento di gestione della nuvola di punti" in "Hosting di dati delle nuvole di punti Potree".

Collegamento di file Potree da una posizione condivisa

Aprire Tekla Structures e il pannello Nuvole di punti dal pannello laterale.
Cercare la cartella della nuvola di punti (mypotree nell'esempio precedente) e selezionare il file .js della nuvola di punti. Seguire quindi le istruzioni sopra riportate per collegare la nuvola di punti.
