Piastra di base irrig. anima (1016)

Piatto di base irrig. anima (1016) crea una piastra di base con irrigidimenti d'anima verticali, orizzontali e inclinati.

Oggetti creati

Piastra di base
Irrigidimenti (Stiffeners)
Piatti spessore (opzionali)
Piastra di livello (opzionale)
Chiave di taglio (opzionale)
Piatti aggiuntivi che collegano le barre di ancoraggio
Barre di ancoraggio
Bulloni
Saldature
Componente aggiuntivo (opzionale)

Utilizzare per


Situazione	Descrizione
	Piastra di base irrig. anima
	Piatto di base irrig. anima con piastra di livello, piatto di spessore, irrigidimento orizzontale e chiave di taglio

Prima di iniziare

Creare una colonna o una trave.

Ordine di selezione

Selezionare la parte principale (colonna o trave).
Selezionare una posizione.

Il dettaglio viene creato automaticamente.

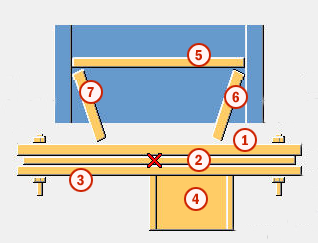

Identificazione delle parti


	Parte
1	Piastra di base
2	Piatto spessore
3	Piastra di livello
4	Chiave di taglio
5	Irrigidimento orizzontale superiore
6	Irrigidimento superiore flangia
7	Irrigidimento inferiore flangia

Scheda Immagine

Utilizzare la scheda Immagine per controllare la posizione della piastra di base e l'offset della chiave di taglio.

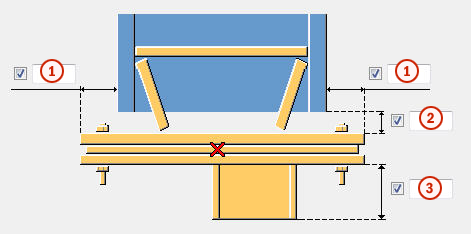

Dimensioni


	Descrizione
1	Distanza dalla flangia al bordo della piastra di base.
2	Distanza saldatura.
3	Altezza della chiave di taglio.

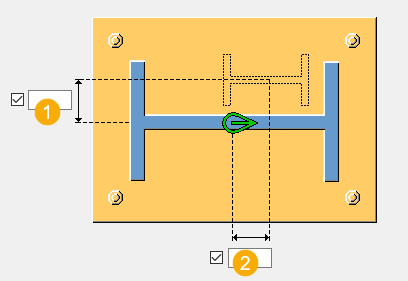

Offset chiave di taglio


	Descrizione
1	Offset verticale della chiave di taglio dal centro della parte principale.
2	Offset orizzontale della chiave di taglio dal centro della parte principale.

Scheda Parti

Utilizzare la scheda Parti per controllare le dimensioni della piastra di base, dell'irrigidimento flangia superiore e inferiore, della chiave di taglio, della piastra di livello, dell'irrigidimento superiore orizzontale e dei piatti di spessoramento.

Piatto


	Descrizione	Default
Piatto	Spessore della piastra di base. Le dimensioni sulla scheda Immagine e Bulloni determinano la larghezza e la lunghezza della piastra di base.
Irrigidimento superiore fl.	Spessore, larghezza e altezza dell'irrigidimento flangia superiore.	Spessore = `spessore della flangia della parte principale` Altezza = `determinata dalle dimensioni della parte principale` Larghezza = `distanza della flangia lato interno`
Irrigidimento flangia inf.	Spessore, larghezza e altezza dell'irrigidimento flangia inferiore.	Spessore = `spessore della flangia della parte principale` Altezza = `determinata dalle dimensioni della parte principale` Larghezza = `distanza della flangia lato interno`
Trave aggiuntiva	Seleziona il profilo della chiave di taglio dal catalogo profili.
Rotazione trave aggiuntiva	Selezionare il tipo di rotazione della chiave di taglio e definire l'angolo di rotazione.
Trave aggiuntiva saldata a	Definisce a quale piatto viene saldata la chiave di taglio.
Piastra di livello	Spessore, larghezza e altezza della piastra di livello.
Diametro fori Piastra di livello	Diametro fori piastra di livello.
Irrig. orizzontale superiore	Spessore, larghezza e altezza dell'irrigidimento orizzontale superiore.	Spessore = `0 mm`
Piatto aggiuntivo	Spessore, larghezza e altezza del piatto spessore. Definisce fino a tre diversi piatti di spessoramento.
Numero di piatti aggiuntivi	Numero di piatti di spessoramento per ciascuno spessore.	`1`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Scheda Parametri

Utilizzare la scheda Parametri per controllare il componente utilizzato all'interno di Piastra di base irrig. anima (1016).

Utilizzo di componenti aggiuntivi

È possibile utilizzare il sistema aggiuntivo o i componenti personalizzati per modificare l'estremità della colonna o la piastra di base. Ad esempio, è possibile creare speciali piatti di sostegno, preparazioni saldatura e fori di accesso saldatura per l'estremità della colonna.

Se si utilizza un sistema aggiuntivo o componenti personalizzati, è possibile gestire l'estremità della colonna o le proprietà della piastra di base nel componente aggiuntivo in questione. Quando si utilizzano più componenti, possono essere presenti più saldature e tagli.


Parte	Descrizione
Componente	Selezionare un componente di sistema o personalizzato dal catalogo Applicazioni e componenti.
Attributi	Seleziona un file di attributi per il componente.
Input	Definisce a quali parti applicare il componente selezionato. Default è uguale a Base + Colonna. Colonna imposta la colonna come parte principale. Utilizzare questa opzione per i dettagli. Colonna + Base imposta la colonna come parte principale e la piastra di base come parte secondaria. Base + Colonna imposta la piastra di base come parte principale e la colonna come parte secondaria. Base imposta la piastra di base come parte principale.

Scheda Bulloni

Utilizzare la scheda Bulloni per controllare le proprietà dei bulloni.

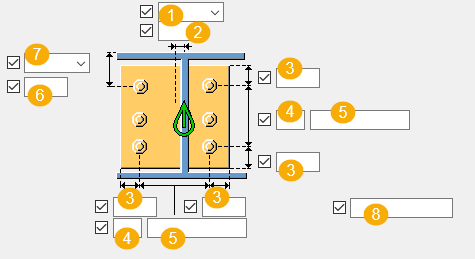

Dimensioni del gruppo bulloni


	Descrizione
1	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni. Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra. Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni. Destra: dal bordo destro della parte secondaria al bullone più a destra.
2	Dimensione della posizione orizzontale del gruppo bulloni.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
6	Dimensione della posizione verticale del gruppo bulloni.
7	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
8	Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Lunghezza di taglio

Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti (Stiffeners) per controllare l'angolo, la posizione e la selezione dell'irrigidimento.

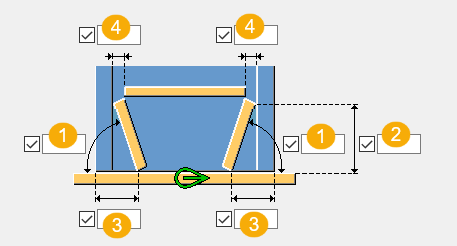

Angolo e posizione dell'irrigidimento


	Descrizione	Default
1	Angolo dell'irrigidimento.	`60 gradi`
2	Altezza dell'irrigidimento.
3	Distanza dell'irrigidimento dal bordo della colonna.
4	Distanza tra l'irrigidimento orizzontale superiore e la flangia della parte principale.

Dimensione del piatto di irrigidimento


	Descrizione
1	Dimensione dello smusso.

Selezione irrigidimento 1


Opzione	Descrizione
	Default Gli irrigidimenti sono inclinati. AutoDefaults consente di modificare questa opzione.
	Gli irrigidimenti sono inclinati.
	Gli irrigidimenti sono verticali.

Selezione irrigidimento 2


Opzione	Descrizione
	Default Gli irrigidimenti sono inclinati. AutoDefaults consente di modificare questa opzione.
	Gli irrigidimenti sono inclinati.
	Le flange vengono tagliate e vengono creati gli irrigidimenti. Se sono stati selezionati irrigidimenti verticali, non è possibile creare irrigidimenti inclinati o flange tagliate.

Scheda Barre di ancoraggio

Utilizzare la scheda Barre di ancoraggio per controllare la creazione di diversi tipi di barre di ancoraggio.

Dimensioni delle barre di ancoraggio


Opzione	Descrizione
Profilo barra	Profilo Barre ancor.
Profilo dado	Profilo dado.
Profilo rondella	Profilo rondella.
Piatto rondella	Spessore, larghezza e altezza del piatto rondella.
Dima	Spessore, larghezza e altezza della dima.
Malta	Spessore malta. La malta consente di modellare le colonne sul livello superiore delle parti in calcestruzzo e posizionare la piastra di base correttamente. Facilita inoltre la quotatura del dettaglio nei disegni di progetto/montaggio. Per impostazione predefinita, non viene creata la malta. Scegliere se la malta viene creata con o senza pendenze sopra o sotto il punto di creazione del dettaglio. Ciò influisce anche sui piatti spessore.

Proprietà parte barra di ancoraggio


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.
Commento	Aggiunge un commento sulla parte.

Piastra base con

Scegliere se creare la piastra base con i bulloni, le barre di ancoraggio o un componente personalizzato.

Per impostazione predefinita, la piastra di base viene creata con Bulloni.

Dimensioni delle barre di ancoraggio


	Descrizione	Default
1	Dimensioni o lunghezza del dado.	`diametro barra di ancoraggio`
2	Dimensioni o spessore della rondella.	`metà della dimensione del dado`
3	Lunghezza della barra di ancoraggio.	`500 mm`
4	Lunghezza della barra di ancoraggio sopra la piastra di base.	`50 mm`
5	Distanza tra la dima e la piastra di base.	`60 mm`
6	Lunghezza della filettatura superiore.	`0 mm`

Tipi di barre di ancoraggio


Opzione	Descrizione
	Default Tipo 1 AutoDefaults consente di modificare questa opzione.
	Tipo 1
	a Raggio del gancio b Larghezza del gancio	a = `2*diametro barra di ancoraggio` b = `1/5 della lunghezza barra di ancoraggio`
	a Raggio del gancio b Larghezza del gancio c Altezza del gancio	c = `uguale alla larghezza del gancio`
	d Lunghezza della barra di ancoraggio sotto al piatto aggiuntivo e Lunghezza della filettatura inferiore	d = `2dimensioni dado` e = `4dimensioni dado oltre allo spessore del piatto aggiuntivo`

Direzione gancio


Opzione	Descrizione
	Default Tipo 1 AutoDefaults consente di modificare questa opzione.
	Tipo 1
	Tipo 2
	Tipo 3
	Tipo 4

Direzione bullonatura

Nota:

È possibile definire la direzione di bullonatura se la piastra di base è stata creata con bulloni.


Opzione	Descrizione
	Default Direzione bullonatura 1 AutoDefaults consente di modificare questa opzione.
	Direzione bullonatura 1
	Direzione bullonatura 2

Toller.fori dima


Opzione	Descrizione	Default
Toller.fori dima	Tolleranza dei fori della dima.	`uguale alla tolleranza bullone`

Tolleranza foro nella rondella


Opzione	Descrizione
Crea foro nella rondella	Per impostazione predefinita, non viene creato alcun foro nella rondella. Tolleranza del foro della rondella.

Crea assemblaggi da tutti gli ancoraggi

Definisce se gli ancoraggi sono inclusi in un assemblaggio di barre di ancoraggio. È inoltre possibile includere piastre di livello nell'assemblaggio.

Crea


	Descrizione
1	Crea il profilo del dado.
2	Crea il profilo della rondella.
3	Crea il piatto della rondella.

Assemblaggio barra di ancoraggio

Definisce quali parti della barra di ancoraggio sono incluse nell'assemblaggio barra di ancoraggio.

È possibile saldare i piatti rondella sopra e sotto la piastra di base.

Scheda Piatti aggiuntivi

Utilizzare la scheda Piatti aggiuntivi per controllare il posizionamento, la rotazione e il tipo di profili (profilo 1 extra) creati nel livello inferiore di ciascuna barra di ancoraggio e i profili (profilo 2 extra) che collegano le file di barre di ancoraggio.

Quote pezzo


Opzione	Descrizione	Default
Profilo 1 extra	Primo profilo aggiuntivo selezionandolo dal catalogo profili.	`PL10*100`
Profilo 2 extra	Secondo profilo aggiuntivo selezionandolo dal catalogo profili.	`PL10*100`

Proprietà della parte


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Distanza dal bordo del profilo 1 extra


	Descrizione	Default
1	Distanza dal bordo del profilo 1 extra.	`50 mm`

Tipo e direzione del profilo 1 extra


Opzione	Descrizione
	Default Tipo 1 AutoDefaults consente di modificare questa opzione.
	Tipo 1
	Tipo 2
	Tipo 3

Distanza dal bordo del profilo 2 extra


	Descrizione	Default
1	Distanza del profilo 2 extra dall'asse della barra di ancoraggio.	`Metà delle dimensioni del dado o del diametro barra di ancoraggio`

Tipo di profilo 2 extra


Opzione	Descrizione
	Default Tipo 1 AutoDefaults consente di modificare questa opzione.
	Tipo 1
	Tipo 2
	Tipo 3
	Tipo 4
	Tipo 5
	Tipo 6

Lunghezza del profilo 2 extra


	Descrizione	Default
1	Lunghezza del profilo aggiuntivo 2 dall'asse della barra di ancoraggio.	`50 mm`

Direzione del profilo 2 extra


Opzione	Descrizione
	Default Tipo 1 AutoDefaults consente di modificare questa opzione.
	Tipo 1
	Tipo 2

Proprietà del profilo 1 extra


Opzione	Descrizione	Default
Tolleranza foro	Tolleranza foro del profilo 1 extra.	`Uguale alla tolleranza bullone`
Rotazione profilo	Rotazione profilo extra1.	`Anteriore`

Rotazione profilo 2 extra


Opzione	Descrizione	Default
Rotazione profilo 2 extra	Rotazione profilo extra 2.	`Anteriore`

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
