Gestionnaire de contenu du dessin

Gestionnaire de contenu du dessin est un outil interactif pour vérifier et modifier les objets de structure et le contenu du dessin, notamment les repères, les repères de cotation, les repères avec étiquette et les notes associatives, dans le dessin en cours.

Utilisez Gestionnaire de contenu du dessin pour effectuer rapidement et facilement les opérations suivantes :

Sélectionnez un contenu de dessin pertinent à des fins de vérification et de modification, et ciblez des actions sur des objets de structure ou des repères simples ou multiples simultanément.
Ajoutez, modifiez ou supprimez les repères d'objet de structure, les repères de cotation et les notes associatives.
Ajouter des symboles de soudure à des soudures modèle dans les dessins.
Mettre en surbrillances des objets ou des repères.
Vérifiez le nombre de repères que les objets de structure contiennent dans une vue ou dans tout le dessin.
Ajoutez un autre contenu aux objets de structure en fonction du type d'objet, notamment des lignes de cotation d'armature.
Modifiez l'objet de structure ou les propriétés de repère.
Affichez/masquez des objets de structure.

Avec cet outil, vous pouvez éviter les informations manquantes, en doublon ou erronées, et vérifier efficacement si tout le contenu nécessaire existe, sans avoir à parcourir manuellement tous les objets du dessin séparément.

Pour ouvrir Gestionnaire de contenu du dessin, ouvrez d'abord un dessin et cliquez sur le bouton Gestionnaire de contenu du dessin dans le panneau latéral. Cliquez ensuite sur Afficher pour remplir la liste Gestionnaire de contenu du dessin. Si vous ne voulez pas répertorier tous les objets de structure, réduisez votre sélection en sélectionnant certaines vues du dessin, zones du dessin ou plusieurs objets, puis cliquez sur Afficher.

Conseil :
Si vous pensez que certains objets sont manquants dans la liste, accédez aux propriétés de la vue du dessin en double-cliquant dans le cadre de vue du dessin et définissez les objets de structure devant être visibles.
Gestionnaire de contenu du dessin répertorie les objets de structure dans le dessin, et par défaut le contenu et la quantité du repère associé. Vous pouvez ajouter et modifier les colonnes de propriété. Les notes associatives et les repères de cotation sont également pris en compte et comptés comme des repères.
Vous ne pouvez pas voir le contenu d'une catégorie pour le moment. Si vous avez un grand nombre d'objets dans une catégorie et devez les faire défiler, les objets sont chargés au fur et à mesure du défilement.
Les catégories d'objets de structure suivantes sont disponibles dans Gestionnaire de contenu du dessin si elles existent dans le dessin, et ont été définies comme visibles dans Propriétés vue du dessin :
- Assemblages
- Pièces
- Soudures
- Boulons
- Ferraillage
- Objets de coulage
- Pièces avoisinantes
- Ferraillage avoisinant
- Attaches - Les objets de l'attache possèdent une représentation symbolique dans les dessins. Par défaut, le symbole de représentation de l'attache est le symbole numéro 142 dans le fichier xsteel.sym du dossier ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\symbols\. Vous pouvez modifier le symbole de représentation de l'attache dans l'Editeur de symbole. Les symboles d'attache sont uniquement mis en surbrillance dans un dessin lorsque vous avez sélectionné les objets dans la liste Gestionnaire de contenu du dessin, sinon ils sont masqués.

  Symbole d'attache en surbrillance :

Méthode d'utilisation de la liste des objets de structure


Sur	Procéder comme suit
Afficher dans la liste Gestionnaire de contenu du dessin les objets de structure qui sont cachés dans le dessin	Cliquez sur Afficher les éléments masqués dans le menu Options.
Sélectionner et mettre en surbrillance les objets de structure ou repères sélectionnés dans toutes les vues du dessin où ils sont visibles	Cliquez sur Afficher dans toutes les vues dans le menu Options.
Actualiser la liste Gestionnaire de contenu du dessin avec des informations correctes sur la quantité de repères	Cliquez sur Mise à jour. Effectuez cette opération chaque fois que vous masquez certains objets de structure, ou si le nombre de repères change.

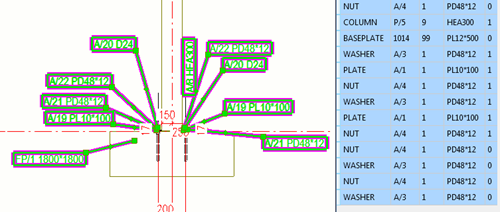

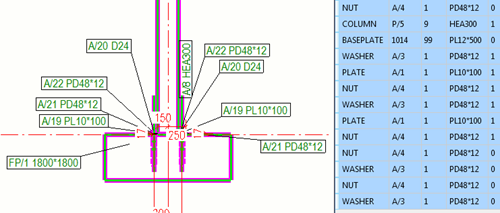

Sélectionner et mettre en surbrillance les objets de structure ou les repères dans le dessin	Sélectionnez les objets dans Gestionnaire de contenu du dessin et modifiez la sélection de l'objet au repère avec le bouton . Lorsque la sélection des objets de structure est active, le bouton est gris , et lorsque la sélection de repères est active, le bouton est bleu . Repères sélectionnés : Pièces sélectionnées :

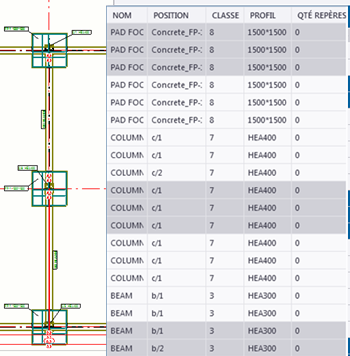

Mettre des objets en surbrillance dans la liste Gestionnaire de contenu du dessin	Sélectionnez et mettez en évidence les objets dans le dessin. Les pièces sélectionnées dans le dessin sont mises en surbrillance dans la liste :
Réduire ou agrandir les catégories d'objet de structure	Utilisez flèches .
Rechercher et afficher des objets de structure spécifiques	Utilisez la zone de recherche. Vous pouvez utiliser les opérateurs OU et ET. ET est la valeur par défaut, vous n'avez pas besoin de l'entrer. Par exemple, pour trouver toutes les longrines et semelles, entrez `FOOTING OR GROUND_BEAM`. Pour ne rechercher que les longrines avec le repère GB/1, saisissez `GROUND_BEAM GB/1`.
Trier les propriétés des repères dans l'ordre alphabétique	Cliquez sur une en-tête de colonne.

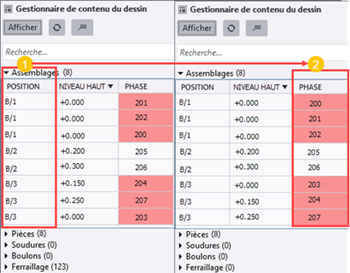

Tri cumulatif des colonnes	Cliquez sur une colonne pour effectuer un premier tri sur cette colonne, puis maintenez la touche Maj enfoncée et cliquez sur une autre colonne pour effectuer un deuxième tri sur cette colonne.

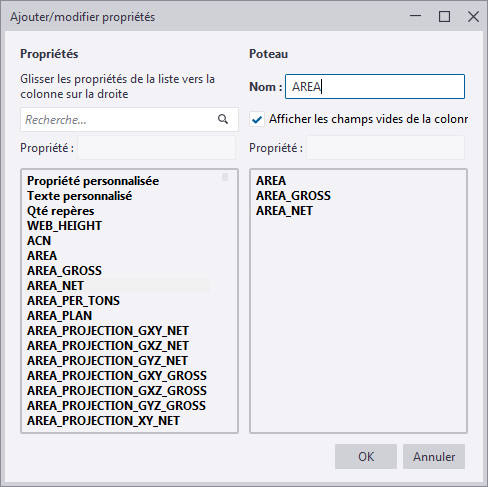

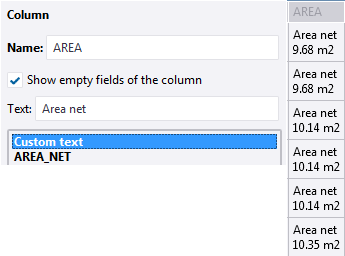

Ajouter une nouvelle colonne de propriété dans Gestionnaire de contenu du dessin	Cliquez sur la flèche en face d'une catégorie pour agrandir la catégorie. Cliquez sur le bouton + à côté de la ligne de titre de la colonne de propriété. Le bouton + s’affiche lorsqu’une catégorie est ouverte. Dans la boîte de dialogueAjouter/modifier propriétés, procédez comme suit : Sélectionnez la propriété requise dans la liste de gauche et faites-la glisser vers la liste de droite. Utilisez la zone Recherche pour rechercher des propriétés. Vous pouvez ajouter plusieurs propriétés à la même colonne. Si vous souhaitez ajouter du texte personnalisé dans la colonne, sélectionnez Texte personnalisé et entrez le texte requis dans la zone Texte affichée. Appuyez ensuite sur Entrée pour ajouter le texte personnalisé dans la liste de droite. Pour afficher les cellules de propriété même si elles ne contiennent pas de valeur, sélectionnez l'option Afficher les champs vides de la colonne. Entrez un nom pour la colonne de propriété et cliquez sur OK.
Modifier une colonne de propriété	Cliquez avec le bouton droit de la souris sur le nom de la colonne et sélectionnez Modifier.
Supprimer une colonne de propriété	Cliquez avec le bouton droit de la souris sur le nom de la colonne et sélectionnez Supprimer.
Modifier l'ordre des colonnes	Faites glisser les colonnes à la nouvelle position.

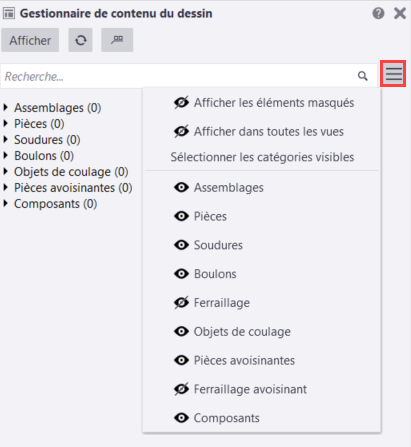

Masquer les types de catégorie dans la liste des catégories visibles	Cliquez sur le bouton Options pour ouvrir le menu Options et cliquez sur les catégories dans la liste qui s’affiche.
Enregistrer les propriétés de catégorie	Toutes les propriétés génériques de la catégorie sont enregistrées dans le fichier DrawingContentManagerCategories.xml situé par défaut dans le dossier système défini pour l'option avancée `XS_SYSTEM`. Toutes les modifications de colonne de propriété (nouvelles colonnes, colonnes modifiées, ordre des colonnes) sont enregistrées dans le fichier DrawingContentManagerCategories_ <user>.xml dans le dossier \attributes situé dans le dossier du modèle courant. Tout d'abord, Tekla Structures tente de trouver le fichier de paramètres utilisateur DrawingContentManagerCategories_ <user>.xml. S'il ne le trouve pas, Tekla Structures recherche ensuite DrawingContentManagerCategories.xml. Vous pouvez convertir le fichier utilisateur en un fichier générique simplement en supprimant _<user> du nom de fichier. L'ordre de recherche des dossiers pour le fichier générique de paramètres est le suivant : Répertoire \attribute dans le répertoire modèle Répertoire projet (`XS_PROJECT`) Dossier FIRM (`XS_FIRM`) Répertoire système (`XS_SYSTEM`) Répertoire défini par l’option avancée `XS_USER_SETTINGS_DIRECTORY`
Copier les lignes sélectionnées dans le presse-papier pour les utiliser dans Microsoft Excel	Sélectionnez des lignes dans la liste Gestionnaire de contenu du dessin et utilisez Ctrl+C pour copier les lignes sélectionnées dans le presse-papier au format .csv. Vous pouvez ensuite coller les lignes dans une feuille Microsoft Excel. Maintenez la touche Ctrl ou Maj enfoncée pour sélectionner plusieurs lignes.

Ajout de repères aux objets de structure dans un dessin

Vous pouvez ajouter des repères et des notes à tous les objets de structure visibles dans un dessin.

Remarque : Lorsque vous créez un repère manuellement et que le contenu des propriétés n'est pas défini pour le type d'objet que vous avez sélectionné dans le dessin, les repères vides sont soit cachés, soit affichés en fonction du réglage de l'option avancée XS_SHOW_EMPTY_MARKS.

Remarque : L’utilisation du Gestionnaire de contenu du dessin est la seule manière de sélectionner des attaches et d’ajouter des repères d'attache dans un dessin ouvert. Vous ne pouvez pas sélectionner d'attaches dans les dessins à l’aide de boutons de sélection spécifiques comme dans le modèle.

Cliquez sur Afficher pour remplir la liste Gestionnaire de contenu du dessin. Si vous ne voulez pas répertorier tous les objets de structure, réduisez votre sélection en sélectionnant certaines vues du dessin, zones ou plusieurs objets, puis cliquez sur Afficher.
Sélectionnez les objets de structure ayant besoin de repères dans la liste Gestionnaire de contenu du dessin.

Vous ne pouvez sélectionner plusieurs objets qu’à l’intérieur d’une même catégorie à la fois. Activez le bouton pour ne sélectionner que les objets du dessin. Les objets sélectionnés sont mis en surbrillance dans le dessin.

Pour sélectionner toute la catégorie d'objet, cliquez sur le nom de la catégorie, par exemple, Pièces ou Soudures.
Cliquez avec le bouton droit de la souris dans le dessin et sélectionnez les options suivantes :

Créer une note associative: Les notes de création utilisent les propriétés de notes associatives courantes.

Ajouter repère > Par propriétés de la vue: Créez des repères à l’aide des propriétés de repère de niveau de la vue.

Ajouter repère > Par propriétés du repère appliquées: Créez des repères à l’aide des propriétés de repère actuelles du panneau des propriétés.

Ajouter un symbole de soudure: Créez des symboles de soudure à l’aide des propriétés de repère de soudure au niveau de la vue.

Ajouter repère > Repère de cotation: Créez des repères en utilisant les propriétés de cotation actuellement appliquées.

Tekla Structures crée les repères ou les notes. Les repères créés sont affichés dans Gestionnaire de contenu du dessin. Pour mettre à jour la quantité de repères, cliquez sur Mise à jour.

Si vous sélectionnez plusieurs objets de structure dans le dessin en même temps, et si certains des objets sélectionnés ont déjà des repères, le contenu des repères existants ne change pas.

Contrôle du nombre de repères

Cliquez sur Afficher pour remplir la liste Gestionnaire de contenu du dessin. Si vous ne voulez pas répertorier tous les objets de structure, réduisez votre sélection en sélectionnant certaines vues du dessin, zones ou plusieurs objets, puis cliquez sur Afficher.
Si vous souhaitez connaître le nombre de repères dans tout le dessin, cliquez sur Afficher dans toutes les vues dans le menu Options.
Pour inclure des objets masqués dans la liste et afficher leur nombre de repères également, cliquez sur Afficher les éléments masqués dans le menu Options.
Pour vous assurer que les informations de repère sont à jour, cliquez sur Mise à jour.

Le Gestionnaire de contenu du dessin comptabilise tous les types de repères d'objet de structure, de repères de cotation, de repères avec étiquette et de notes associatives.

Masquer les objets de structure dans un dessin ou une vue du dessin

Cliquez sur Afficher pour remplir la liste Gestionnaire de contenu du dessin. Si vous ne voulez pas répertorier tous les objets de structure, réduisez votre sélection en sélectionnant certaines vues du dessin, zones ou plusieurs objets, puis cliquez sur Afficher.
Sélectionnez les objets de structure dans la liste, cliquez avec le bouton droit de la souris sur le dessin et sélectionnez Afficher/cacher > Cacher de la vue dessin ou Cacher du dessin.

Suppression de repères

Si les repères existants ne vous satisfont pas, vous pouvez les supprimer.

Cliquez sur Afficher pour remplir la liste Gestionnaire de contenu du dessin. Si vous ne voulez pas répertorier tous les objets de structure, réduisez votre sélection en sélectionnant certaines vues du dessin, zones ou plusieurs objets, puis cliquez sur Afficher.
Cliquez sur Afficher dans toutes les vues et Afficher les éléments masqués dans le menu Options pour afficher les objets de structure de la liste dans tout le dessin, y compris les objets de structure masqués.
Si vous recherchez certains objets de structure, utilisez la zone Recherche....
Activez la sélection des repères .
Dans le Gestionnaire de contenu du dessin, sélectionnez les objets de structure dont vous souhaitez supprimer les repères.
Appuyez sur Supprimer sur le clavier, ou cliquez avec le bouton droit de la souris dans le dessin et sélectionnez Supprimer.

Si vous avez activé Afficher dans toutes les vues et Afficher les éléments masqués, les repères sont supprimés de toutes les vues, y compris les repères des objets de structure masqués.
Cliquez sur Mise à jour pour mettre à jour les informations de repère dans la liste.

Modification des propriétés de l'objet de structure ou des repères du dessin

Pour modifier les propriétés des objets de structure dans le dessin, sélectionnez les objets dans la liste Gestionnaire de contenu du dessin, cliquez avec le bouton droit de la souris dans le dessin et sélectionnez Propriétés.... Si vous recherchez certains objets de structure, utilisez la zone Recherche....
Pour modifier les propriétés des repères, sélectionnez les objets dans la liste, activez la sélection des repères , maintenez Maj enfoncée et double-cliquez sur un repère.
Si vous souhaitez répertorier certains repères, tels que les symboles de soudure, mais ne pas afficher les repères dans le dessin, utilisez la première option de couleur dans les propriétés du symbole de soudure, les repères seront affichés de manière invisible. Sélectionnez d'abord des objets dans la liste, activez la sélection de repère , maintenez la touche Maj enfoncée et double-cliquez sur un symbole de soudure. Modifiez ensuite le texte du symbole de soudure et la couleur de ligne, puis cliquez sur Modifier.
