Sie können Basispunkte in Projekteigenschaften festlegen. Wenn Sie ein Referenzmodell importieren oder exportieren möchten, müssen Sie die Koordinaten des Referenzmodells kennen, das Sie importieren, oder die Koordinaten, die Sie in der resultierenden IFC-Exportdatei verwenden möchten.

Tipp: Sie können die Punktkoordinaten in Tekla Structures abfragen: Klicken Sie im Menüband auf den Abwärtspfeil neben der Schaltfläche und wählen Sie dann Punktkoordinaten aus. Weitere Informationen finden Sie unter Objekteigenschaften abfragen.

1. Öffnen Sie eine Tekla Structures.
2. Öffnen Sie durch Klicken auf Datei > Projekteigenschaften > Basispunkte das Dialogfeld Basispunkt.
3. Machen Sie die erforderlichen Angaben:



   Sie können vorhandene Basispunkteinstellungen laden. Kopieren Sie dazu Ihre Einstellungsdatei <settings name>.basePoint.json aus dem Ordner \attributes unter dem Modell, in dem Sie die Basispunkteinstellungen haben, die Sie verwenden möchten, in den Ordner \attributes unter dem aktuellen Modellordner. Im Dialogfeld Basispunkt wählen Sie die Einstellungen für den Basispunkt aus der Liste aus.

   Beachten Sie, dass die Basispunkteinstellungen auch mit Projekt- und Firmenordnern funktionieren: Kopieren Sie die Basispunkteinstellungsdatei in den Ordner \attributes unter den Ordnern Firma und Projekt.

   Name, Beschreibung	Geben Sie einen Namen und eine Beschreibung für den Basispunkt ein. Es muss ein Name eingegeben werden.
   Koordinatensystem	Geben Sie den Namen des Koordinatensystems ein, das Sie verwenden.
   Ostkoordinate (E)	Geben Sie die Ostkoordinate (E) ein, die die X-Koordinate bezogen auf den zivilen Ursprung darstellt.
   Nordkoordinate (N)	Geben Sie die Nordkoordinate (N) ein, die die Y-Koordinate in Bezug auf den zivilen Ursprung darstellt.

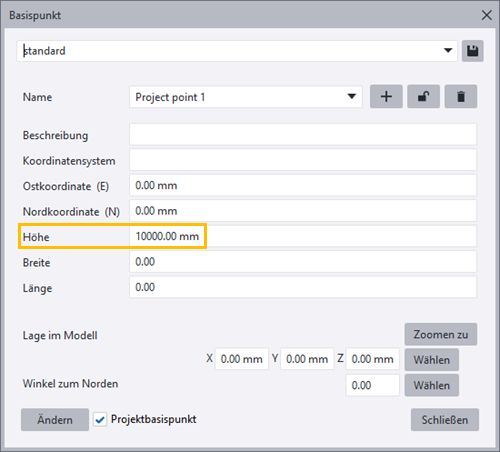

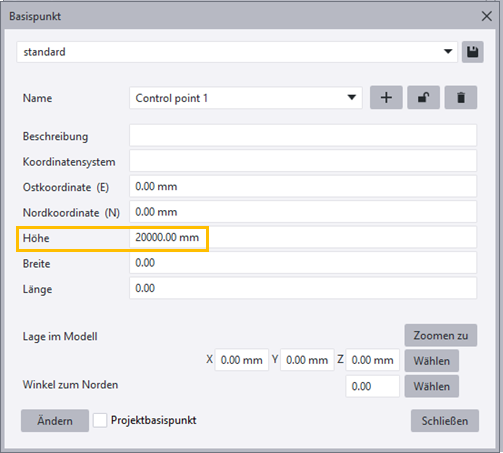

   Höhe	Geben Sie die Höhe ein, die die Z-Koordinate bezogen auf den zivilen Ursprung darstellt. Der Z-Wert der Projektbasispunkt-Koordinaten wird dem separat definierten Wert Höhe hinzugerechnet.
   Breite,Länge	Geben Sie die Breite und Länge des Basispunktes ein, der im IFC-Export verwendet werden soll. Breite und Länge sind zusätzliche Informationen, die manche Software nutzen kann. In der IFC-Datei werden diese Angaben als IFCSITE-Daten gespeichert. Wenn die Gesamtzahl der Ziffern in Länge mehr als 15 beträgt, wird der Wert auf die nächsthöhere Zahl aufgerundet, wenn er > 99,99999999999999999999 ist. Um Breite und Länge zwischen dem Dezimalformat und dem Format Grad/Minute/Sekunde (DMS) zu konvertieren, lesen Sie bitte Konvertieren von Breiten-/Längengraden in das Dezimalformat.
   Lage im Modell	Picken Sie eine Position für den Basispunkt im Modell in Tekla Structures, oder geben Sie sie ein. Die Entfernung wird vom Modellursprung aus gemessen. Die Position des Basispunkts im Modell kann einen maximalen Wert von +/-10 km vom Modellursprung haben. Die Modellierung muss in der Nähe des Modellursprungs erfolgen und der Versatz muss mit Ostkoordinate- und Nordkoordinate-Werten angegeben werden.
   Winkel zum Norden	Wählen Sie oder geben Sie Winkel zum Norden ein, das ist der Winkel zwischen den Richtungen Y und Nord. Die maximale Anzahl der Dezimalstellen für den Winkel ist 13.
   Projektbasispunkt	Wenn Sie ein Koordinatensystem als Projektbasispunkt festlegen möchten, wählen Sie einen Basispunkt aus der Liste oben aus, und aktivieren Sie das Projektbasispunkt Kontrollkästchen.

4. Um die Basispunkteinstellungen zu speichern, geben Sie einen eindeutigen Namen für die Einstellungen ein und klicken Sie auf Speichern.
   Um die gleichen Basispunkteinstellungen in einem anderen Modell zu verwenden, kopieren Sie Ihre Einstellungsdatei <settings name>.basePoint.json aus dem Ordner \attributes unter dem aktuellen Modellordner in den Ordner \attributes unter dem Modell, in dem Sie die gleichen Basispunkteinstellungen verwenden möchten. Die Einstellungen funktionieren auch mit Projekt- und Firmenordnern: Kopieren Sie die Basispunkteinstellungsdatei in den Ordner \attributes unter den Ordnern Firma und Projekt.
5. Zum Vermeiden unerwünschter Änderungen durch andere an demselben Modell arbeitende Personen sperren Sie den Basispunkt mit Hilfe der Schaltfläche Sperren/Entsperren neben dem Namen des Basispunkts.
   Die Schaltfläche wechselt auf . Zum Entsperren des Basispunkts klicken Sie erneut auf die Schaltfläche.
6. Klicken Sie auf Ändern, um den Basispunkt zu speichern.

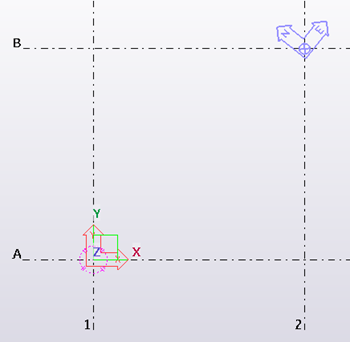

   Ein blaues Symbol wird im Modell hinzugefügt.

   Bei Änderungen der Position oder der Rotation des Basispunkts über das Dialogfeld Basispunkt zu einem späteren Zeitpunkt ändert sich dieser im Modell den Angaben entsprechend, sobald Sie die Eingabetaste drücken oder auf ein anderes Eingabefeld klicken. Dafür müssen Sie nicht auf Ändern klicken. Denken Sie daran, dass ein gesperrter Basispunkt nicht geändert werden kann.



   Jetzt können über den definierten Basispunkt beispielsweise ein Referenzmodell einfügen oder ein IFC-Modell exportieren.

Ein Basispunkt kann als Projektbasispunkt festgelegt werden. Der Modellursprung wird standardmäßig als Projektbasispunkt verwendet, wenn das Modell keine anderen Basispunkte enthält oder keiner der vorhandenen Basispunkte als Projektbasispunkt ausgewählt wurde. Sie können den aktuellen Projektbasispunkt überprüfen und ändern über Datei > Projekteigenschaften > Lage durch.

1. Klicken Sie auf Datei > Projekteigenschaften.

   Der aktuelle Basispunkt wird im Feld Lage durch angezeigt.

2. Zum Auswählen des Projektbasispunkts klicken Sie auf die Schaltfläche Basispunkte, wählen einen Basispunkt aus der Liste Lage durch aus und aktivieren dann das Kontrollkästchen Projektbasispunkt.
3. Klicken Sie auf Ändern.

1. Öffnen Sie die Liste Referenzmodelle, indem Sie im Seitenbereich auf die Schaltfläche Referenzmodelle klicken.
2. Klicken Sie in der Liste Referenzmodelle auf die Schaltfläche Modell hinzufügen.
3. Bei zuvor gespeicherten Referenzmodell-Eigenschaftendateien wählen Sie die zu ladende Eigenschaftendatei aus der Liste oben im Dialogfeld Modell hinzufügen aus.
4. Zum Suchen des Referenzmodells klicken Sie auf Durchsuchen ....
5. Unter Gruppe wählen Sie eine Gruppe für das Referenzmodell aus oder geben einen Namen für eine neue Gruppe an.

   Wenn Sie keinen Namen für die Gruppe eingeben, wird das Referenzmodell in der Gruppe Standard eingefügt.

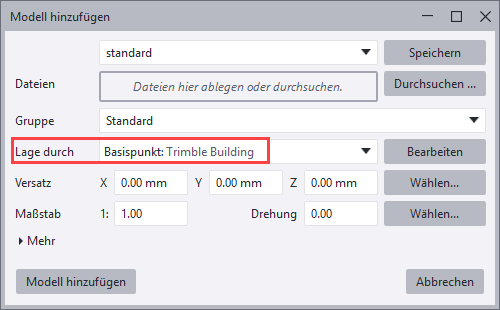

6. Wählen Sie unter Lage durch den zu verwendenden Basispunkt aus.

7. Klicken Sie auf die Schaltfläche Modell hinzufügen.
   Tekla Structures fügt das Referenzmodell relativ zu dem ausgewählten Basispunkt ein. Dazu werden die Koordinatensystemwerte, die Höhe und der Winkel der Basispunktdefinition aus den Projekteigenschaften des Modells verwendet. Zum Beispiel fügen sowohl IFC2x3 als auch IFC4 Referenzmodelle unterstützende Basispunkte ein.

1. Klicken Sie Datei > Export > IFC , um das Dialogfeld Nach IFC exportieren zu öffnen.
2. Wählen Sie in Lage durch einen Basispunkt, den Sie erstellt haben.
3. Geben Sie weitere erforderliche Daten für den IFC-Export ein.
4. Klicken Sie auf Export.
   Die Option Basispunkt exportiert das IFC-Modell relativ zum Basispunkt unter Verwendung der Koordinatensystemwerte, der Höhe, des Breitengrads, des Längengrads und des Winkels in der Basispunktdefinition im Modell Projekteigenschaften.

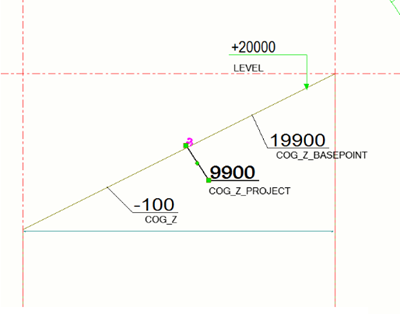

Sie können per Basispunkt definierte Koordinatensystemwerte in Zeichnungen verwenden. Wenn Sie den Projektbasispunkt Z oder den Höhenwert ändern, ändert sich der Höhenwert beim Öffnen der Zeichnung entsprechend.

1. Doppelklicken Sie in einer geöffneten Zeichnung auf den Zeichnungsansichtsrahmen, um das Ansichten Dialogfeld zu öffnen.

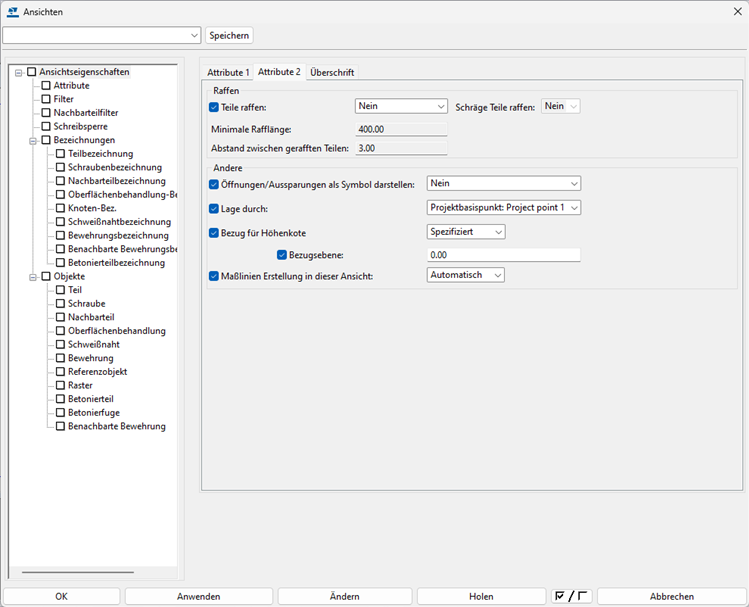

2. Auf der Registerkarte Attribute 2 stellen Sie Lage durch als neuen Basispunkt oder Modellursprung ein.
3. Klicken Sie auf Ändern.
