Beispiele für Bauteilzeichnungen
Bauteilzeichnungen sind Maß-, Schalungs- oder Bewehrungszeichnungen zur Verwendung im Massivbau. In diesen Zeichnungen werden Einbauteile, Eckschnitte und Dämmungen dargestellt. Bauteilzeichnungen zur Darstellung von Ortbetonkonstruktionen erfordern normalerweise große Blattgrößen, wie beispielsweise A1 oder imperiale Standardgröße 24" x 36". Für die Zeichnung von Fertigteilkonstruktionen werden normalerweise kleine Blattgrößen verwendet, beispielsweise A3 oder imperiale Standardgröße 11" x 17".
Es können nur Bauteilzeichnungen von Betonteilen und Einbauteilen erstellt werden (Stahlteile oder Baugruppen, die einem Bauteil hinzugefügt wurden). In Bauteilzeichnungen werden auch die Schrauben und Schweißnähte der Stahlteile dargestellt. Die Daten zu Volumen und Gewicht eines Bauteils werden auch bei Schnitten durch das Bauteil weiterhin zutreffend angegeben.
Klicken Sie auf die Links, um mehr über die Erstellung von Bauteilzeichnungen zu erfahren:
Schnellstart mit Tekla Structures-Zeichnungen
Fertigungszeichnungen erstellen
Erstellen von Einzelteil-, Zusammenbau- oder Bauteilzeichnungen über den Schnellstart
Erstellen von Zeichnungen im Master-Zeichnungskatalog mit Hilfe von Regelsätzen oder Assistenten
Erstellen von Zeichnungen mit dem Zeichnungsassistenten
Weitere Angaben zu den Eigenschaften von Bauteilzeichnungen finden Sie unter Eigenschaften Bauteilzeichnung.
Beispiele für Bauteilzeichnungen

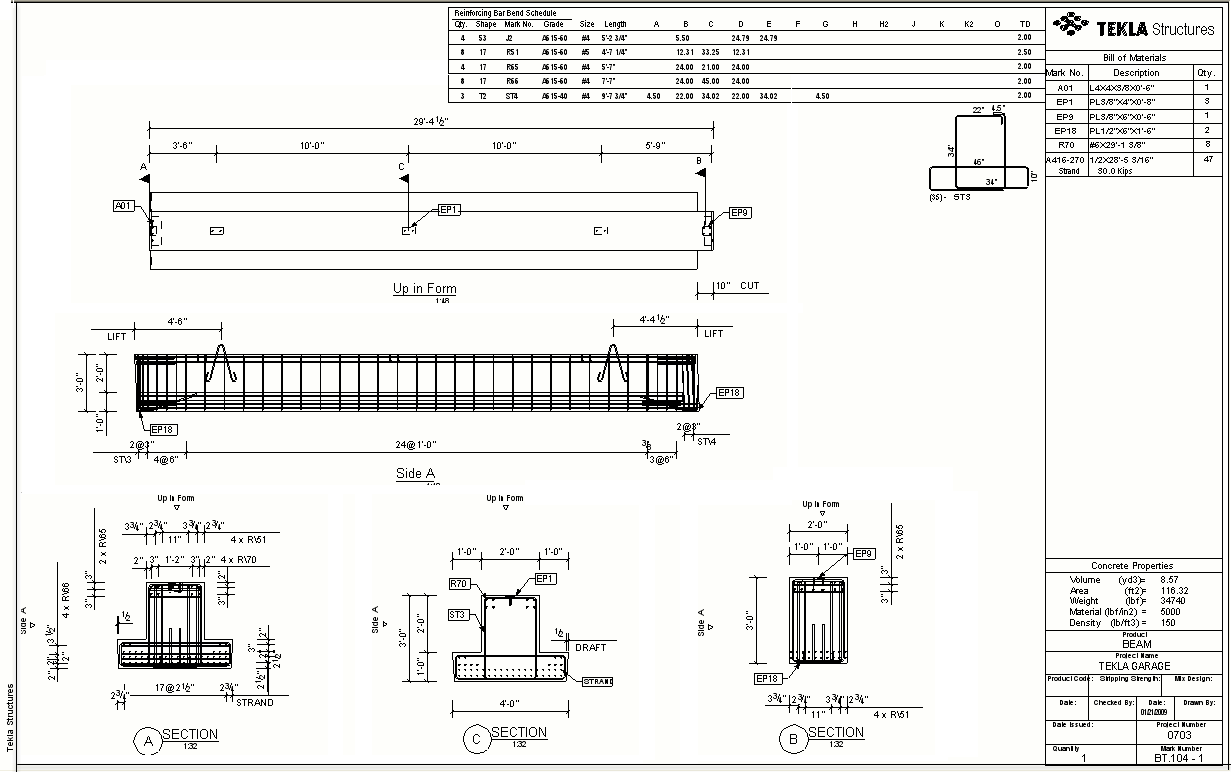

Eine kombinierte Zeichnung für Schalung und Bewehrungsstäbe eines umgekehrten T-Trägers:

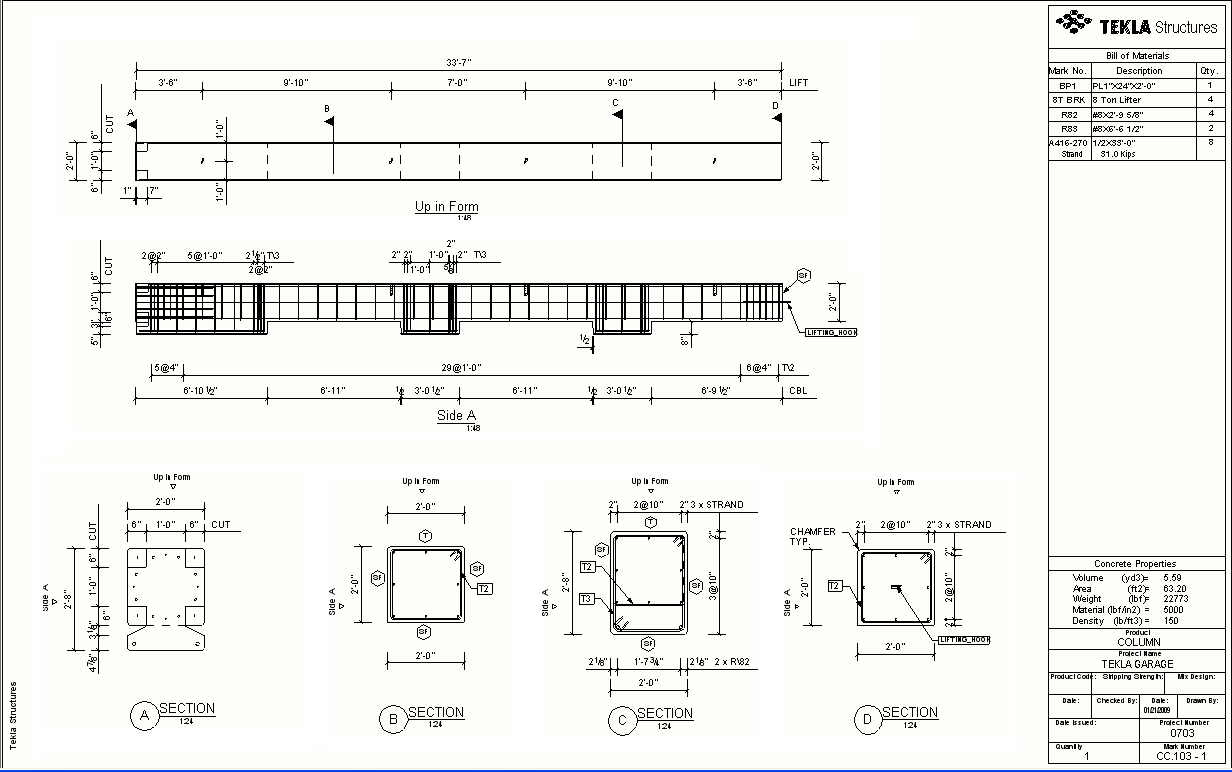

Eine kombinierte Zeichnung für Schalung und Bewehrungsstäbe einer äußeren Stütze ohne Konsolen oder Bleche für Träger:

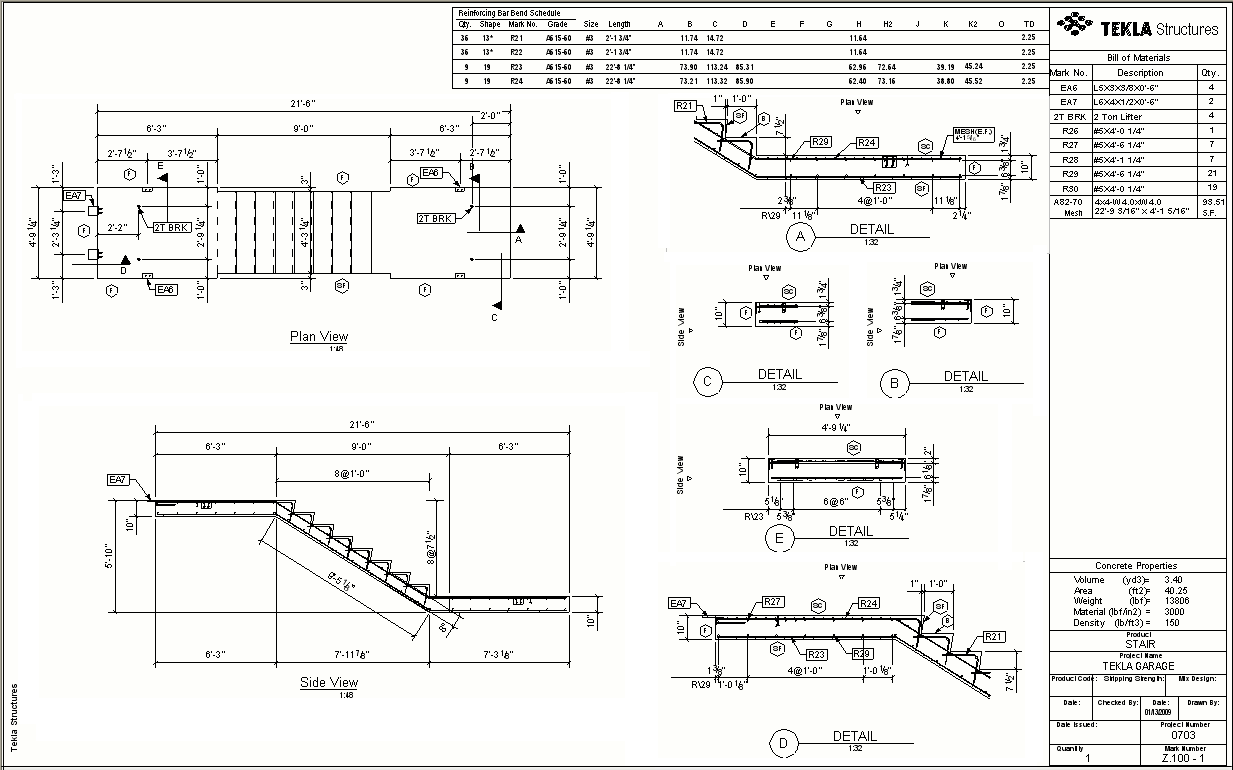

Eine kombinierte Zeichnung für Schalung und Bewehrungsstäbe einer Treppe mit Podesten:
