Verschiedene Ebenen der Zeichnungseigenschaften

In Tekla Structures können Sie Zeichnungseigenschaften auf verschiedenen Ebenen einrichten und ändern, je nachdem, wie dauerhaft und umfangreich die Änderungen sind. Sie können Zeichnungen auf Zeichnungs-, Ansichts- und Objektebene einrichten und ändern. Sie können die Eigenschaften für jeden Zeichnungstyp, jede Ansicht und jeden Objekttyp separat definieren.

Empfohlener Arbeitsablauf zum Definieren von Zeichnungseigenschaften

Der empfohlene Arbeitsablauf verläuft von oben nach unten, d. h. von der Zeichnungs- zur Objektebene:

Stellen Sie zuerst auf der Zeichnungsebene die Eigenschaften für automatische Zeichnungen und Zeichnungsansichten möglichst genau Ihren Erwartungen entsprechend ein.
Nehmen Sie dann die noch benötigten Änderungen auf Ansichtsebene vor.
Sollte abschließend dennoch weiteres Bereinigen oder Anpassen erforderlich sein, können Änderungen auf individueller Objektebene vorgenommen werden.

Die Änderungen auf Zeichnungsebene bleiben bestehen, wenn die Zeichnung aufgrund einer Modelländerung neu erzeugt wird.

Nach Änderung von Eigenschaften auf Ansichtsebene sollten Sie dieselben Zeichnungseigenschaften nicht mehr auf der Zeichnungsebene ändern. Denn nach dem Ändern einer Einstellung auf Ansichtsebene die Änderung derselben Einstellung auf Zeichnungsebene die zuvor vorgenommenen Änderungen überscheibt. Wenn Sie beispielsweise in einer Übersichtszeichnung die Bezeichnungseinstellungen erst auf Ansichtsebene ändern und verschiedene Einstellungen für die einzelnen Ansichtsüberschriften verwenden und anschließend die Bezeichnungseinstellungen auf Zeichnungsebene ändern, überschreiben die Änderungen auf Zeichnungsebene die Änderungen auf Ansichtsebene in allen Ansichten.

Beispielarbeitsablauf in einer Übersichtszeichnung

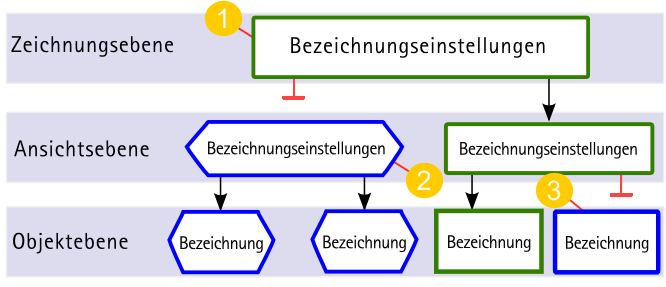

Die folgende Abbildung veranschaulicht das Konzept der drei Bearbeitungsebenen in einer Übersichtszeichnung. Die Farbe und Form der Rahmen einer Bezeichnung werden hier beispielhaft verwendet.

Beim Ändern von Farbe und Form der Bezeichnungsrahmen der gesamten Zeichnung auf Zeichnungsebene werden diese Änderungen auch auf die Ansichts- und die Objektebene übertragen.
Beim Ändern von Form und Farbe der Bezeichnungsrahmen in den ausgewählten Ansichten auf Ansichtsebene werden die Änderungen nur in den ausgewählten Ansichten vorgenommen. Die Eigenschaften ändern sich nicht in der gesamten Zeichnung.

Beim Ändern von Rahmenfarbe und -form auf der Zeichnungsebene nach dem Ändern von ausgewählten Ansichten auf Ansichtsebene diese Änderungen auf Ansichtsebene aufgehoben werden.

Beachten Sie, dass sich die Einstellungen für Ansichtseigenschaften und Ansichtsüberschriften anders verhalten als die übrigen Eigenschaften: Durch ihre Änderung auf Zeichnungsebene ändern sich diese nicht auf der Ansichtsebene, z. B. bleibt der Ansichtsmaßstab der einzelnen Ansichten gemäß Ihrer Einstellung erhalten.
Beim Ändern von Form und Farbe der Bezeichnungsrahmen in den ausgewählten Bezeichnungen werden ausschließlich die Eigenschaften der ausgewählten Bezeichnungen geändert. Beim Ändern von Form und Farbe der Bezeichnungsrahmen auf Ansichts- oder Zeichnungsebene werden diese Eigenschaften nicht in separat auf Objektebene geänderten Bezeichnungen geändert.

Eigenschaften auf Zeichnungsebene

Sie können die Eigenschaften der gesamten Zeichnung in den Eigenschaften auf Zeichnungsebene ändern. Die Zeichnungsebene ist in Zeichnungen die höchste Eigenschaftenebene.

Übersichtszeichnungen

Anhand der Eigenschaften auf Zeichnungsebene können Sie den Zeichnungsnamen und -titel, das Zeichnungslayout, die Eigenschaften der Hauptansichten, Bemaßungen, Bezeichnungen und Bauobjekte, die Einstellungen der Schreibsperre und die benutzerdefinierten Attribute der Zeichnung definieren. Sie können auch Selektionsfilter mit Wirkung auf die gesamte Zeichnung definieren.
Die Änderungen der Objekteigenschaften in den verfügbaren Unterdialogfeldern wirken sich auf alle Ansichten und Objekte der Zeichnung aus. Beispielsweise können Sie festlegen, dass der Ansichtsmaßstab aller Ansichten derselbe ist oder für die Teilbezeichnungsrahmen aller Teilebezeichnungen der Zeichnung dieselbe Farbe verwendet wird.
Sie können automatische Zeichnungseinstellungen definieren, bevor Sie die Zeichnung erstellen, und diese auch in einer vorhandenen Zeichnung ändern.

Einzelteil-, Zusammenbau- und Bauteilzeichnungen

Anhand der Eigenschaften auf Zeichnungsebene können Sie den Zeichnungsnamen und -titel, das Zeichnungslayout, die zu erstellenden Ansichten und bestimmte Ansichtseinstellungen, einige zeichnungsspezifische Schnittansichts- und Detailansichtseinstellungen sowie die benutzerdefinierten Attribute für die Zeichnung definieren.
Auch bestimmte allgemeine Einstellungen für alle Ansichten im Zusammenhang mit Schrauben und Schweißnähten können Sie auf Zeichnungsebene steuern.
Sie können automatische Zeichnungseinstellungen definieren, bevor Sie die Zeichnung erstellen, und diese auch in einer vorhandenen Zeichnung ändern. Die automatischen Zeichnungseinstellungen können Sie zur späteren Verwendung speichern.
Die Eigenschaften von Bauobjekten, Bezeichnungen, Bemaßungen oder Bereichen mit Schreibsperre in Einzelteil-, Zusammenbau- oder Bauteilzeichnungen können Sie nicht direkt auf Zeichnungsebene einstellen oder ändern.

Eigenschaften auf Ansichtsebene

Sie können die Eigenschaften der Zeichnung auch auf Ansichtsebene ändern, damit in jeder Zeichnungsansicht individuelle Einstellungen vorgenommen werden können:

Auf Ansichtsebene können Sie die Eigenschaften für Ansicht, Bemaßung, Schreibsperre, Bauobjekte und Bezeichnungen für jede Ansicht separat steuern. Beispielsweise können Sie definieren, dass alle Bezeichnungen in einer Draufsicht blaue Rahmen aufweisen oder dass in einer Vorderansicht Modell-Schweißnahtbezeichnungen gezeigt werden. Sie können auch Selektionsfilter definieren, die sich nur auf ausgewählte Ansichten auswirken.
In Einzelteil-, Zusammenbau- und Bauteilzeichnungen können Sie vor Erstellen einer Zeichnung die zu erstellenden Ansichten definieren und die automatischen ansichtsspezifischen Eigenschaften spezifizieren. Die Eigenschaftendateien der Eigenschaften auf Ansichtsebene müssen unbedingt gespeichert werden, damit die gewünschten Ansichtseigenschaften später geladen werden können.
Zum Ändern der Eigenschaften auf Ansichtsebene doppelklicken Sie in einer geöffneten Zeichnung auf einen Ansichtsrahmen. Zum Ändern mehrerer Ansichten wählen Sie bei gedrückter Strg-Taste die Ansichten aus und doppelklicken dann auf den Ansichtsrahmen einer der ausgewählten Ansichten.

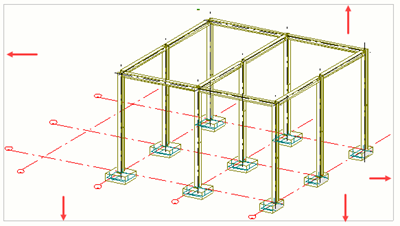

Zeichnungsansicht und Ansichtsrahmen:
Die Änderungen werden nur für die von Ihnen ausgewählten Ansichten vorgenommen. Wenn Sie z. B. die Farbe der Führungslinie der Teilbezeichnung ändern, ändert sich die Linienfarbe der Teilbezeichnung in allen Teilbezeichnungen der ausgewählten Ansichten.

Eigenschaftenkategorien in der Optionsstruktur in den Eigenschaften der Zeichnungsansicht:
Beim Ändern einer Eigenschaft auf der Ansichtsebene, ändern Sie (bei Übersichtzeichnungen) dieselbe Eigenschaft nicht auf Zeichnungsebene, da die Änderungen auf Ansichtsebene von Änderungen auf Zeichnungsebene überschrieben werden.

Eigenschaften auf Objektebene

Abschließend können Sie Eigenschaften auf Objektebene ändern.

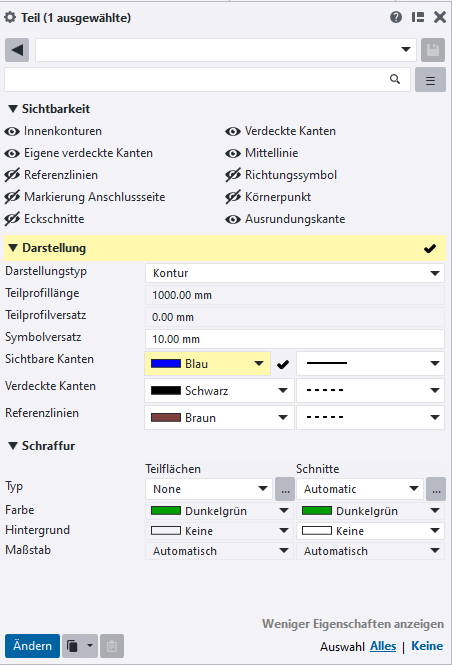

Zum Ändern der Eigenschaften eines Objekts klicken Sie in einer geöffneten Zeichnung auf das Objekt, z. B. ein Teil, und ändern Sie die Objekteigenschaften. Einige Objekte haben keinen Eigenschaftenbereich. Stattdessen werden die Eigenschaften werden in einem Dialogfeld angezeigt.
Durch Ändern der Eigenschaften ändern sich hier die Eigenschaften nur für die ausgewählten Objekte. Sie können mehrere Objekte auswählen und deren Eigenschaften gleichzeitig ändern. Sie können die Einstellungen auf Objektebene zur späteren Verwendung speichern.
Bei Änderungen an Eigenschaften auf der Objektebene ist zu beachten, dass diese Eigenschaften nicht mehr von Eigenschaftenänderungen auf der Zeichnungs- oder Ansichtsebene betroffen sind.

Detaillierte Objekttypeinstellungen

Sie können detaillierte Einstellungen auf Objektebene erstellen und diese auf Zeichnungs- oder Ansichtsebene anwenden. Die Funktion der detaillierte Einstellungen auf Objektebene bauen auf Filtern auf, mit denen die gewünschten Objekte und Einstellungen auf Objektebene ausgewählt und auf die definierten Objekte angewendet werden. Im nachstehenden Beispiel werden mit dem Filter "Spalten" alle Stützen der Zeichnung ausgewählt und eine Einstellung auf Objektebene namens „part_blue“ auf die Stützen angewendet.

Detaillierte Einstellungen auf Objektebene dienen als leistungsstarkes Werkzeug: Bestimmte Eigenschaften können Sie vor dem Erstellen von Zeichnungen im Handumdrehen ändern, beispielsweise die Farbe der Bewehrung oder die Form des Bezeichnungsrahmens. Die Einstellungen auf Objektebene überschreiben die Einstellungen für Eigenschaften auf Ansichts- und Zeichnungsebene. Änderungen an den Einstellungen auf Objektebene, die auf der Zeichnungsebene angewendet werden, werden von den Einstellungen auf Ansichtsebene übernommen, sofern keine Einstellungen für die Objektebene auf der Ansichtsebene festgelegt sind. Wenn Sie Objekttypeinstellungen auf der Ansichtsebene anwenden, heben diese die Einstellungen auf Zeichnungsebene auf.
