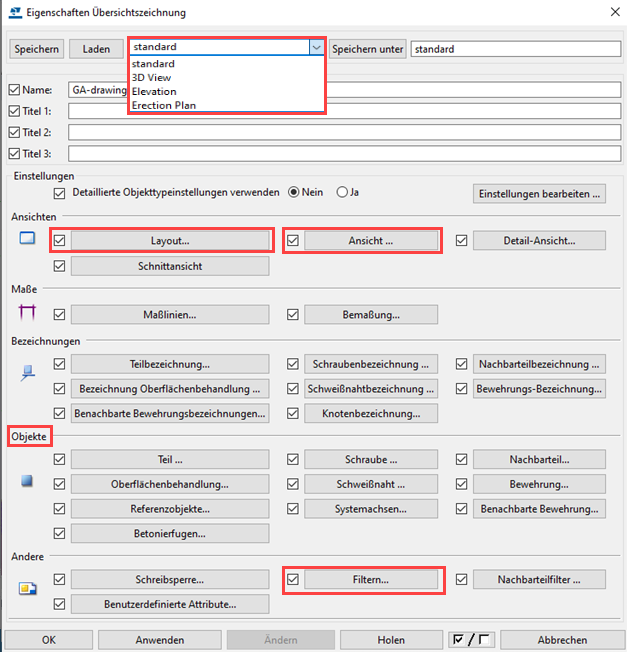

In Ihrem ersten Projekt sollten Sie mit Hilfe der vordefinierter Einstellungen Ihrer Umgebung eine Übersichtszeichnung erstellen und die Zeichnung dann bei Bedarf manuell im Zeichnungsmodus ändern.

1. Wählen Sie auf der Registerkarte Zeichnungen & Listen im Menüband Zeichnungseigenschaften > Übersichtszeichnung aus.

   • Öffnen Sie die Liste Zeichnungseinstellungen, und wählen Sie ein Einstellungsdatei aus, die dem Namen nach Ihren Anforderungen entspricht.



   • Prüfen Sie die allgemeinen Einstellungen. Wenn Sie die Einstellungen in den nachgeordneten Dialogfeldern ändern, denken Sie daran, auf OK zu klicken:

     • Definieren Sie Name und Titel 1 – Titel 3.

     • Wechseln Sie bei Bedarf in den Einstellungen unter Layout... das Layout gegen ein anderes aus.

     • Wählen Sie in den Einstellungen unter Ansicht ... den Maßstab und die Überschrift aus. Die Ansichtstiefe wird automatisch aus der Modellansicht übernommen.

     • Ändern Sie in den Einstellungen des Objekts (Teil, Bewehrung, Oberflächenbehandlung o. ä.) die Darstellung.

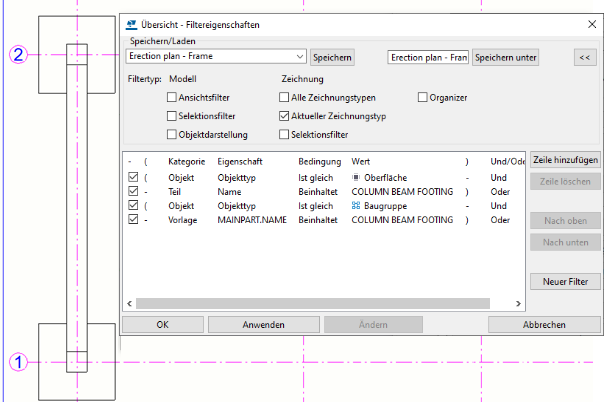

     • In den Einstellungen unter Filtern... können Sie Filter erstellen. Sie können bestimmen, welche Objekte in der Zeichnung angezeigt werden sollen und andere Objekte herausfiltern.

       Im nachstehenden Beispiel sollten nur Stützen, Träger und Fundamente angezeigt werden:



     • Klicken Sie im Dialogfeld Eigenschaften Übersichtszeichnung auf Anwenden, um die Änderungen auf die zu erstellende Zeichnung anzuwenden. Sie können die Zeichnungseinstellungen auch speichern, um die gespeicherten Einstellungen in künftigen Projekten zu verwenden.
2. Klicken Sie auf der Registerkarte Zeichnungen & Listen im Menüband auf Zeichnungen erstellen > Übersichtszeichnung.
3. Wählen Sie im Dialogfeld Übersichtszeichnung erstellen aus den von Ihnen zuvor im Modell erstellten Ansichten diejenige, aus der heraus die Zeichnung erstellt werden soll.

   Da Übersichtszeichnungen aus Modellansichten heraus erstellt werden, wählen Sie beispielsweise eine geeignete Deckenplan- oder Rasteransicht aus.

4. Klicken Sie auf Erstellen, um die Zeichnungen zu erstellen.

Sie können eine Zeichnung im Zeichnungsmodus manuell ändern, um das gewünschte Ergebnis zu erzielen.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen im Menüband auf Dokument-Manager, und wählen und öffnen Sie die zuvor erstellte Übersichtszeichnung.

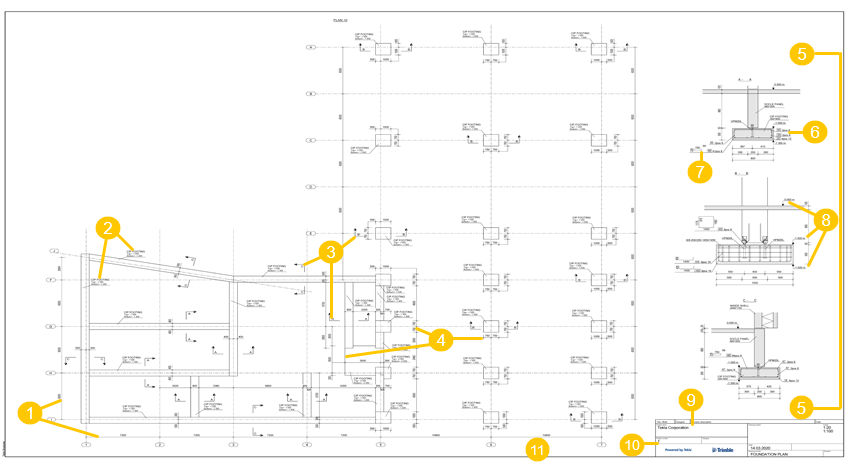

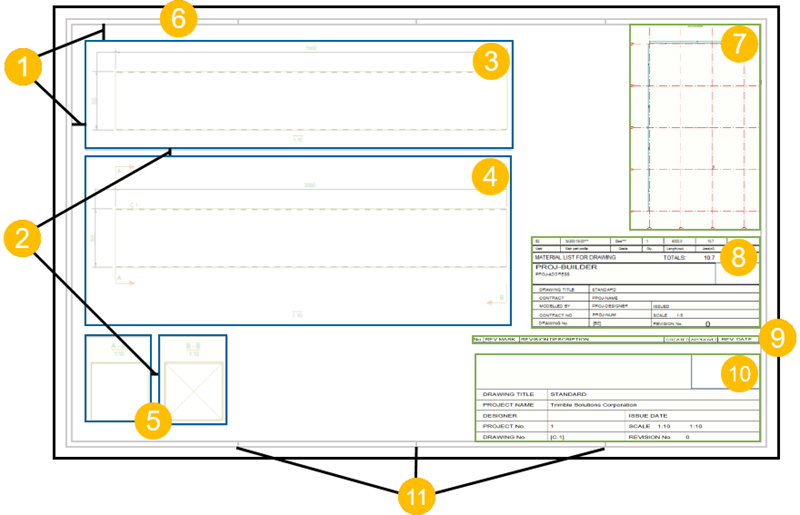

2. Prüfen Sie das Layout, die Tabellen und das Schriftfeld; also alle Inhalte, die außerhalb der Ansichten liegen. Um das Layout zu ändern, öffnen Sie per Doppelklick auf eine Tabelle im Layout den Layout-Editor.

   Doppelklicken Sie beispielsweise auf das Schriftfeld:



3. Prüfen Sie die Ansicht, und ändern Sie die Ansichtseinstellungen per Doppelklick auf den Ansichtsrahmen. Der Ansichtsrahmen wird eingeblendet, sobald sich der Mauszeiger innerhalb des Ansichtsrahmens befindet.

   • Ist der Maßstab geeignet?

   • Ist die Ansichtsüberschrift richtig?

   • Enthält die Ansicht die gewünschten Bauobjekte? Wenn nicht, ändern Sie die Einstellungen und Filter für Objektsichtbarkeit.

   • Entspricht die Darstellung der Bauobjekte Ihren Vorstellungen? Wenn nicht, prüfen Sie die Darstellungen des Teils, der Schraube, der Oberflächenbehandlung, der Bewehrungen usw.

   • Klicken Sie damit fertig sind, klicken Sie auf Ändern. Sie können die Ansichtseinstellungen auch speichern, um sie in künftigen Projekten zu verwenden.

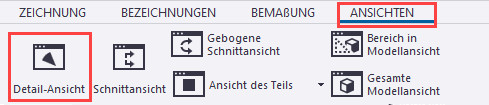

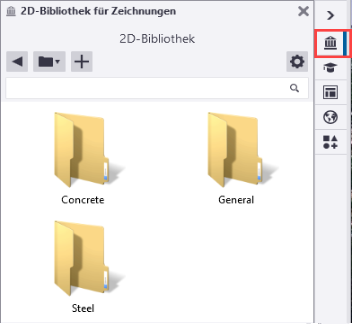

4. Sie können die erforderlichen Detailansichten erstellen und 2D-Details aus der 2D-Bibliothek hinzufügen. Die Befehle zur Ansichtserstellung befinden sich im Zeichnungsmodus auf der Registerkarte Ansichten und 2D-Details im Seitenbereich in der 2D-Bibliothek für Zeichnungen.





5. Die Inhalte der Ansichten können einzeln geprüft und geändert werden:

   • Beachten Sie, dass Sie nach dem Ändern des Inhalts der Ansicht die Ansichtseinstellungen nicht mehr ändern sollten.

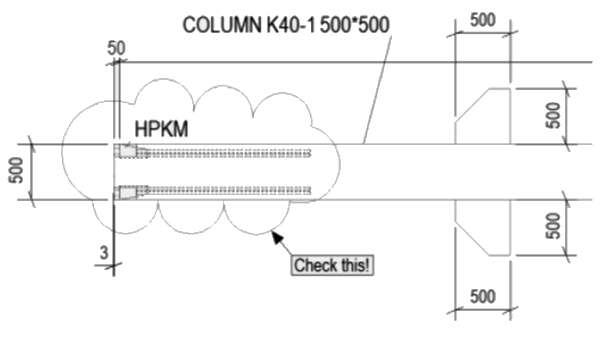

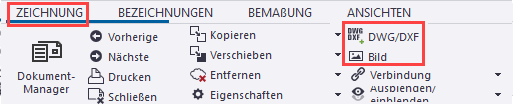

   • Fügen Sie Linien, Grafiken, Symbole und Texte hinzu. Die Werkzeuge hierfür befinden sich im Menüband des Zeichnungsmodus auf den Registerkarten Zeichnung und Bezeichnungen.



   • Sie können unerwünschte Bemaßungen entfernen, neue Bemaßungen hinzufügen und per Doppelklick auf eine Bemaßung die Bemaßungseinstellungen ändern. Die Einstellungen können zur späteren Verwendung gespeichert werden. Die Bemaßungsbefehle befinden sich im Menüband des Zeichnungsmodus auf der Registerkarte Bemaßung.



   • Sie können unnötige Bezeichnungen löschen, neue Bezeichnungen erstellen, per Doppelklick auf Bewehrungsbezeichnungen deren Bezeichnungseinstellungen ändern und die Bezeichnungen anordnen oder ausrichten. Die Einstellungen können zur späteren Verwendung gespeichert werden. Die zugehörigen Befehle befinden sich im Menüband des Zeichnungsmodus auf der Registerkarte Bezeichnungen und im Kontextmenü.







6. Sie können Ansichten anordnen oder alle Ansichten vertikal oder horizontal an der Hauptansicht ausrichten.

   Der Befehl Anordnen befindet sich im Menüband des Zeichnungsmodus auf der Registerkarte Ansichten und die Befehle zur Ausrichtung im Kontextmenü.

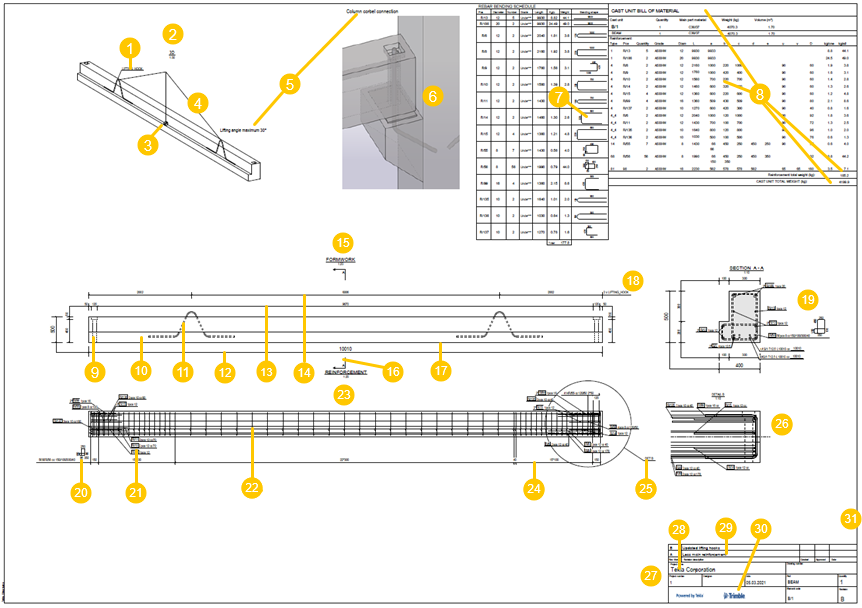

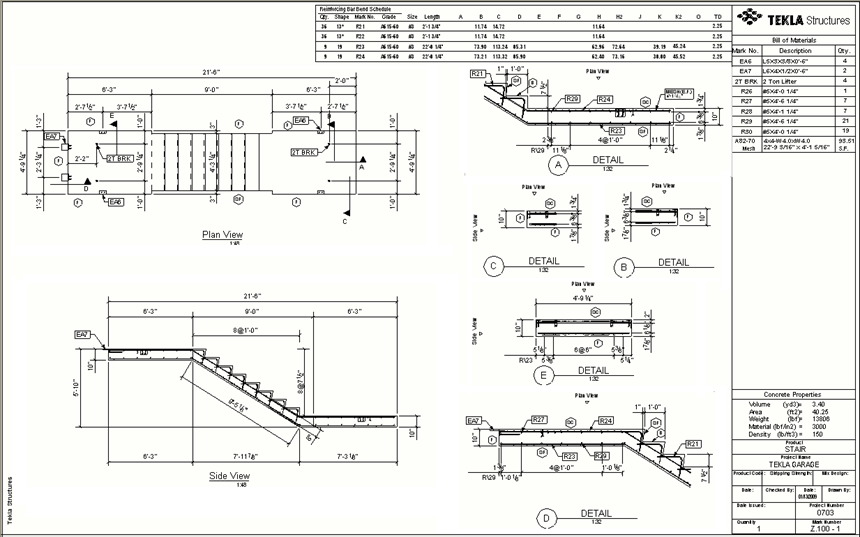

Da es sich um Ihr erstes Projekt handelt, empfehlen wir, dass Sie eine Fertigteil-Fertigungszeichnung mit vordefinierten Einstellungen Ihrer Umgebung erstellen und die Zeichnung bei Bedarf manuell im Zeichnungsmodus ändern.

1. Wählen Sie auf der Registerkarte Zeichnungen & Listen im Menüband Zeichnungseigenschaften > Bauteilzeichnung aus.

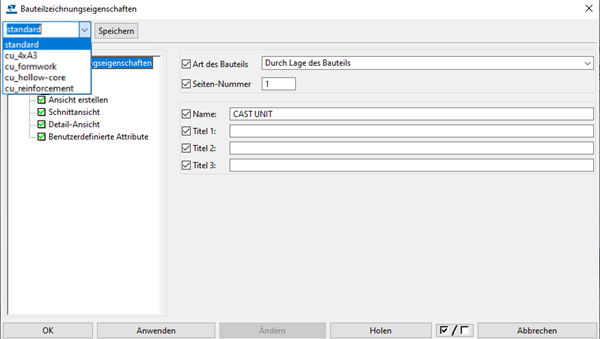

2. Öffnen Sie die Liste Zeichnungseinstellungen, und wählen Sie ein Einstellungsdatei aus, die dem Namen nach Ihren Anforderungen entspricht.



3. Prüfen und ändern Sie gegebenenfalls die allgemeinen Einstellungen unter Bauteilzeichnungseigenschaften:

   • Definieren Sie Name und Titel 1 – Titel 3.

   • Wechseln Sie bei Bedarf in den Einstellungen unter Layout das Layout gegen ein anderes aus.

   • Stellen Sie unter Schnittansicht die Standardwerte für Schnittansichtstiefe und Schnittbezeichnungsinhalt ein.



   • Definieren Sie unter Ansicht erstellen mindestens eine zu erstellende Hauptansicht – z. B. Vorderansicht – und geben Sie der Ansicht eine Überschrift.

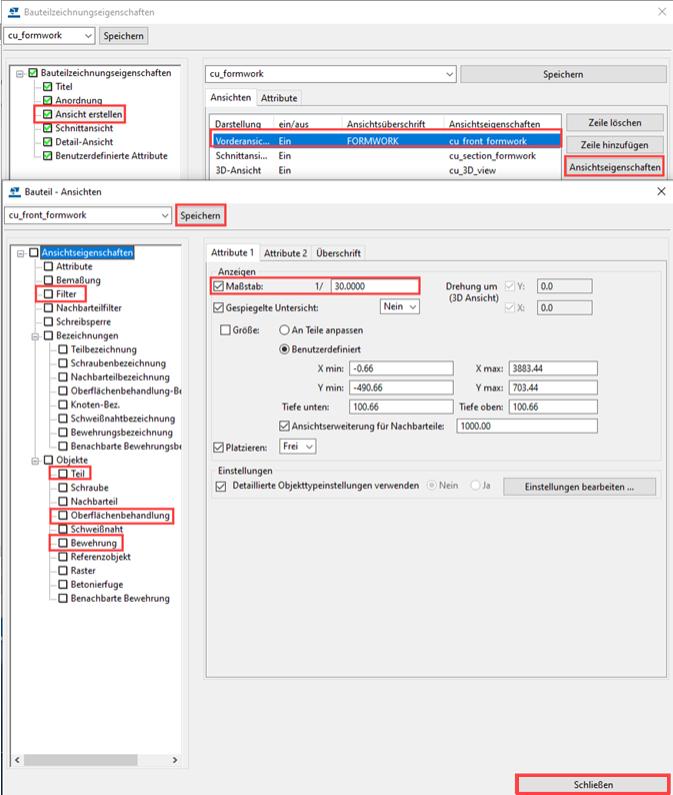

4. Wählen Sie aus Vorhandenen Ansichten eine von Ihnen erstellte Ansicht aus, und öffnen Sie die Ansichtseigenschaften. Ändern Sie die Ansichtseinstellungen. Wenn Sie mehrere Hauptansichten erstellen möchten, ändern Sie für die einzelnen Ansichten die Einstellungen separat.



   • Stellen Sie den Maßstab ein.

   • Ändern Sie die Bauobjekteinstellungen und stellen Sie die Objektdarstellung ein.

     In Ihrem ersten Projekt werden wahrscheinlich ein Betonteil und einige Einbauteile vorhanden sein. Stellen Sie die Teildarstellung entweder auf Kontur oder auf Exakt ein. Stellen Sie beispielsweise die Bewehrung auf Sichtbar und die Bewehrungsdarstellung auf einzelne Linie mit gefüllten Enden ein. Denken Sie auch daran, die Einstellungen für die Oberflächenbehandlung zu prüfen.

   • In den Einstellungen unter Filtern... können Sie Filter erstellen. Sie können bestimmen, welche Objekte in der Zeichnung angezeigt werden sollen und andere Objekte herausfiltern.

     Im folgenden Beispiel wurden aus Bewehrungen von Einbauteilen alle anderen Bewehrungen herausgefiltert:



   • Wenn Sie fertig sind, können Sie die Ansichtseinstellungen Speichern und auf Schließen klicken.

5. Klicken Sie im Dialogfeld Bauteilzeichnungseigenschaften auf Anwenden, um die Änderungen auf die zu erstellende Zeichnung anzuwenden. Sie können die Zeichnungseinstellungen auch speichern, um die gespeicherten Einstellungen in künftigen Projekten zu verwenden.
6. Wählen Sie die Objekte aus.

   Achten Sie darauf, dass die richtigen Selektionsschalter aktiviert sind, und wählen Sie das gesamte Modell mit Hilfe der Bereichsauswahl aus. Sie können mit Hilfe von Selektionsfiltern auch Objekte auswählen.

7. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Fertigungszeichnung erstellen, und stellen Sie sicher, dass der Schalter Überprüfen der Erstellung aktiviert ist, und klicken Sie auf Fertigungszeichnung erstellen.
8. Öffnen Sie im Dialogfeld Überprüfen der Erstellung die Liste angewandte Einstellungen, wählen Sie die Einstellungen aus, die Sie zuvor geändert haben, und klicken Sie auf Erstellen.

Sie können im Zeichnungsmodus die Fertigteil-Fertigungszeichnung manuell ändern, um das gewünschte Ergebnis zu erzielen.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen im Menüband auf Dokument-Manager, und wählen und öffnen Sie die zuvor erstellte Fertigteil-Fertigungszeichnung.
2. Prüfen Sie das Layout, die Tabellen und Schriftfelder; also alle Inhalte, die außerhalb der Ansichten liegen. Um das Layout zu ändern, öffnen Sie per Doppelklick auf eine Tabelle im Layout den Layout-Editor.

   Doppelklicken Sie beispielsweise auf das Schriftfeld:



3. Prüfen Sie die Einstellungen in der von Ihnen erstellten Hauptansicht, und ändern Sie die Ansichtseinstellungen per Doppelklick auf den Ansichtsrahmen. Der Ansichtsrahmen wird eingeblendet, sobald sich der Mauszeiger innerhalb des Ansichtsrahmens befindet.

   • Ist der Maßstab geeignet?

   • Ist die Ansichtsüberschrift richtig?

   • Enthält die Ansicht die gewünschten Bauobjekte? Wenn nicht, ändern Sie die Einstellungen und Filter für Objektsichtbarkeit.

   • Entspricht die Darstellung der Bauobjekte Ihren Vorstellungen? Wenn nicht, prüfen Sie die Darstellungen des Teils, der Oberflächenbehandlungen, der Bewehrungen usw.

   • Klicken Sie damit fertig sind, klicken Sie auf Ändern. Sie können die Ansichtseinstellungen auch speichern, um sie in künftigen Projekten zu verwenden.

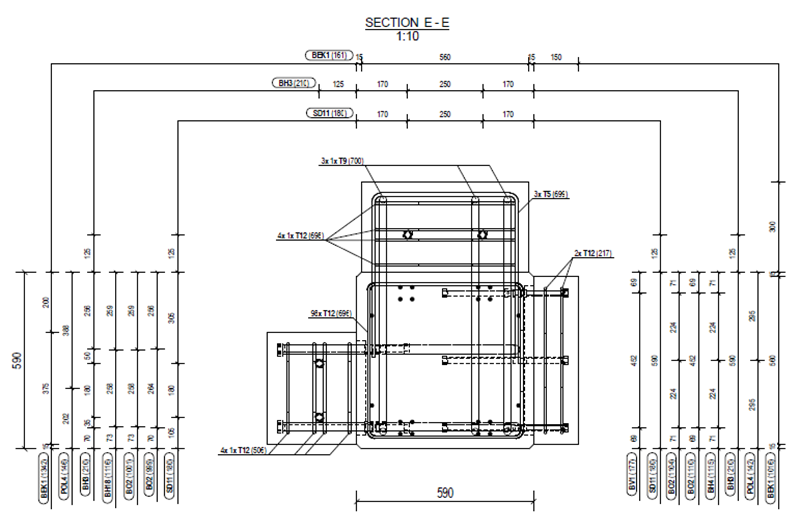

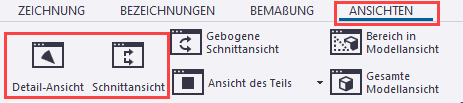

4. Erstellen Sie weitere Ansichten (Schnittansichten, Detailansichten), und prüfen Sie die Ansichtseinstellungen auf dieselbe Weise wie für die erstellte Hauptansicht. Sie können auch 2D-Details aus der 2D-Bibliothek und Verknüpfungen zu DXF-Dateien und- Bildern hinzufügen. Die Befehle zum Erstellen von Ansichten befinden sich im Zeichnungsmodus auf der Registerkarte Ansichten, 2D-Details im Seitenbereich 2D-Bibliothek für Zeichnungen und die Verknüpfungsbefehle auf der Registerkarte Zeichnung.







5. Die Inhalte der Ansichten können einzeln geprüft und geändert werden:

   • Beachten Sie, dass Sie nach dem Ändern des Inhalts der Ansicht die Ansichtseinstellungen nicht mehr ändern sollten.

   • Fügen Sie Linien, Grafiken, Symbole und Texte hinzu. Die Werkzeuge hierfür befinden sich im Menüband des Zeichnungsmodus auf den Registerkarten Zeichnung und Bezeichnungen.



   • Sie können per Doppelklick auf eine Bemaßung unerwünschte Bemaßungen entfernen, neue Bemaßungen Teilen und Bewehrungen hinzufügen und Teilbemaßungseinstellungen sowie Bewehrungsbemaßungseinstellungen ändern. Die Einstellungen können zur späteren Verwendung gespeichert werden. Die Bemaßungsbefehle befinden sich im Menüband des Zeichnungsmodus auf der Registerkarte Bemaßung.

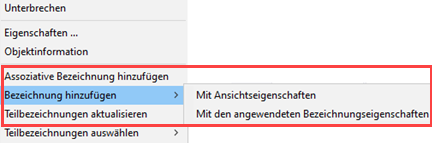

   • Sie können unnötige Bezeichnungen löschen, neue Bezeichnungen, Bewehrungsbezeichnungen und assoziative Bezeichnungen erstellen, per Doppelklick auf eine Bezeichnungen Bezeichnungseinstellungen ändern und die Bezeichnungen anordnen oder ausrichten. Die Einstellungen können zur späteren Verwendung gespeichert werden. Die zugehörigen Befehle befinden sich im Menüband des Zeichnungsmodus auf der Registerkarte Bezeichnungen und im Kontextmenü.







6. Sie können Ansichten anordnen oder alle Ansichten vertikal oder horizontal an der Hauptansicht ausrichten.

   Der Befehl Anordnen befindet sich im Menüband des Zeichnungsmodus auf der Registerkarte Ansichten und die Befehle zur Ausrichtung im Kontextmenü.

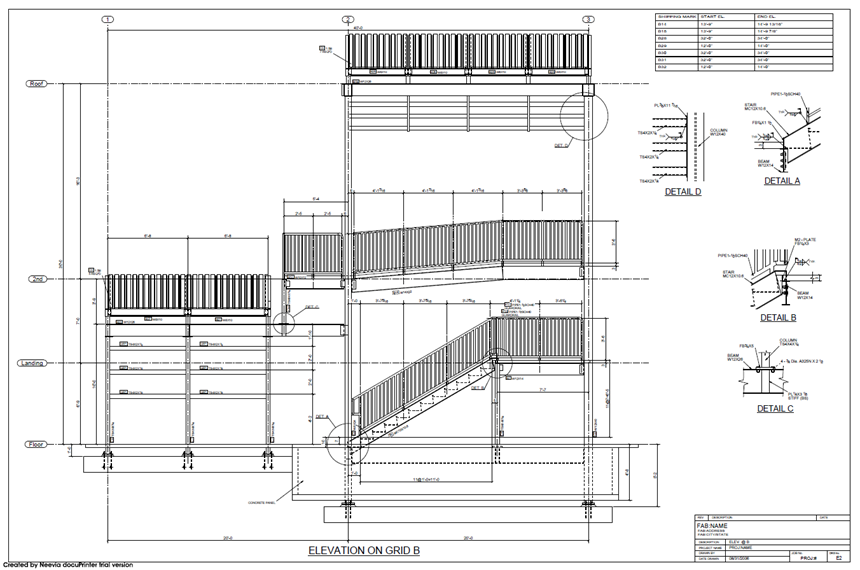

Da es sich um Ihr erstes Projekt handelt, empfehlen wir, dass Sie eine Stahlbau-Fertigungszeichnung mit vordefinierten Einstellungen Ihrer Umgebung erstellen und die Zeichnung bei Bedarf manuell im Zeichnungsmodus ändern. Die nachstehenden Anweisungen gelten für Zusammenbauzeichnungen.

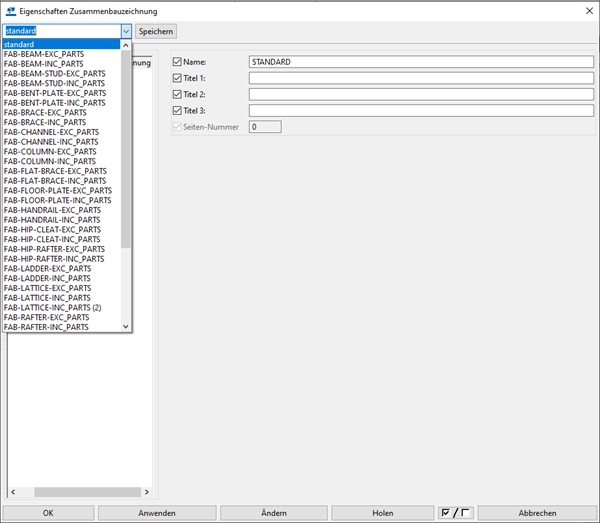

1. Wählen Sie auf der Registerkarte Zeichnungen & Listen im Menüband Zeichnungs­eigenschaften > Zusammenbauzeichnung aus.
2. Öffnen Sie die Liste Zeichnungseinstellungen, und wählen Sie ein Einstellungsdatei aus, die dem Namen nach Ihren Anforderungen entspricht.

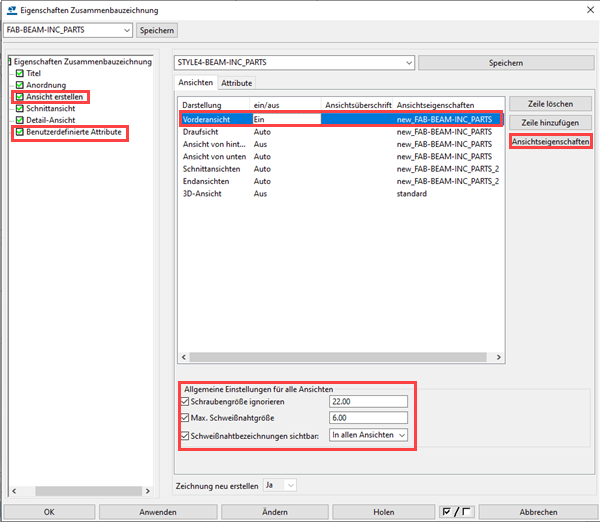

3. Prüfen und ändern Sie gegebenenfalls die allgemeinen Einstellungen unter Eigenschaften Zusammenbauzeichnung:

   • Definieren Sie Name und Titel 1 – Titel 3.

   • Wechseln Sie bei Bedarf in den Einstellungen unter Layout das Layout gegen ein anderes aus.

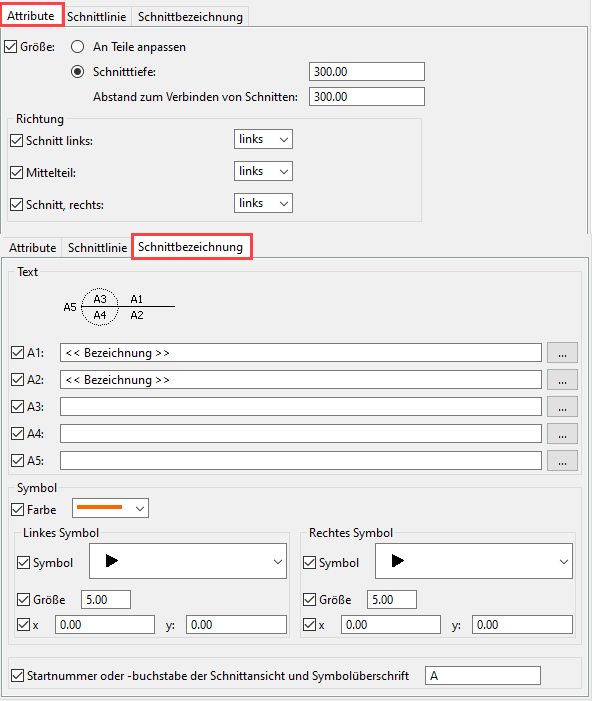

   • Stellen Sie unter Schnittansicht die Standardwerte für Schnittansichtstiefe und Schnittbezeichnungsinhalt ein.



   • Definieren Sie unter Ansicht erstellen mindestens eine zu erstellende Hauptansicht – z. B. Vorderansicht – und geben Sie der Ansicht eine Überschrift. Sie können hier auch Schnittansichten und Endansichten erstellen.

     Definieren Sie zudem die für alle Ansichten geltenden Sichtbarkeitseinstellungen für Schrauben und Schweißnähte. Prüfen Sie die für alle Fertigungszeichnungen gemeinsam geltenden benutzerdefinierten Attribute, und füllen Sie diese aus.

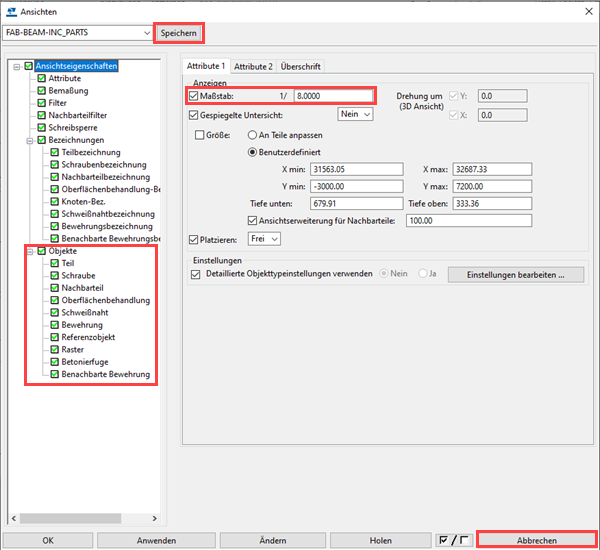

4. Wählen Sie eine von Ihnen erstellte Ansicht aus den vorhandenen Ansicht aus, z. B. die Vorderansicht, und öffnen Sie die Ansichtseigenschaften. Ändern Sie die Ansichtseinstellungen. Wenn Sie mehrere Hauptansichten erstellen möchten, ändern Sie für die einzelnen Ansichten die Einstellungen separat.



   • Stellen Sie den Maßstab ein.

   • Öffnen Sie die Einstellungen des Bauobjekt (Teil, Nachbarteil, Schraube, Schweißnaht, Referenzobjekt, Raster usw.) und stellen Sie Sichtbarkeit und Darstellung des Objekts ein.

     Bei Teilen, die in Hauptansichten angezeigt werden, funktioniert in der Regel Kontur. Exakt ist ideal für Teile in Detail-, Schnitt- und Endansichten, da Sie beispielsweise die tatsächlichen Konturen von warmgewalzten Profilen anzeigt. Für Schweißnähte können Sie definieren, ob die modellierten Schweißnähte angezeigt werden sollen. Für Schrauben können Sie definieren, ob Schraubenlöcher und Schraubenachse oder tatsächliche Schrauben angezeigt werden. Um die Ansicht zu vereinfachen, nutzen Sie die Lochdarstellung.

   • Wenn Sie fertig sind, können Sie die Ansichtseinstellungen Speichern und auf Schließen klicken.

5. Klicken Sie im Dialogfeld Eigenschaften Zusammenbauzeichnung auf Anwenden, um die Änderungen auf die zu erstellende Zeichnung anzuwenden. Sie können die Zeichnungseinstellungen auch speichern, um die gespeicherten Einstellungen in künftigen Projekten zu verwenden.
6. Wählen Sie die Objekte aus.

   Wählen Sie mit Hilfe der Selektionsfilter die Objekte. Beim Erstellen von Zusammenbauzeichnungen vergewissern Sie sich, dass der Selektionsschalter Baugruppe aktiviert ist.

7. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Fertigungszeichnung erstellen, und stellen Sie sicher, dass der Schalter Überprüfen der Erstellung aktiviert ist, und klicken Sie auf Fertigungszeichnung erstellen.
8. Öffnen Sie im Dialogfeld Überprüfen der Erstellung die Liste angewandte Einstellungen, wählen Sie die Einstellungen aus, die Sie zuvor geändert haben, und klicken Sie auf Erstellen.

Sie können im Zeichnungsmodus die Stahlbau-Fertigungszeichnung manuell ändern, um das gewünschte Ergebnis zu erzielen.

1. Klicken Sie auf der Registerkarte Zeichnungen & Listen im Menüband auf Dokument-Manager, und wählen und öffnen Sie die zuvor erstellte Stahlbau-Fertigungszeichnung.
2. Prüfen Sie das Layout, die Tabellen und Schriftfelder; also alle Inhalte, die außerhalb der Ansichten liegen. Um das Layout zu ändern, öffnen Sie per Doppelklick auf eine Tabelle im Layout den Layout-Editor.

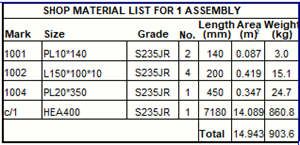

   Doppelklicken Sie beispielsweise auf die Werkstattmaterialliste:



3. Prüfen Sie die Einstellungen in den erstellten Hauptansichten (oben, vorn, unten, hinten), und ändern Sie die Ansichtseinstellungen per Doppelklick auf den Ansichtsrahmen. Der Ansichtsrahmen wird eingeblendet, sobald sich der Mauszeiger innerhalb des Ansichtsrahmens befindet.

   • Ist der Maßstab geeignet?

   • Ist die Ansichtsüberschrift richtig?

   • Enthält die Ansicht die gewünschten Bauobjekte? Sollte das nicht der Fall sein, ändern Sie die Sichtbarkeitseinstellungen der Objekte.

   • Entspricht die Darstellung der Bauobjekte Ihren Vorstellungen? Wenn nicht, prüfen Sie die Darstellungen des Teils, der Oberflächenbehandlungen, der Schraube, Schweißnaht usw.

   • Klicken Sie damit fertig sind, klicken Sie auf Ändern. Sie können die Ansichtseinstellungen auch speichern, um sie in künftigen Projekten zu verwenden.

4. Erstellen Sie weitere Ansichten (Schnittansichten, Detailansichten), und prüfen Sie die Ansichtseinstellungen auf dieselbe Weise wie für die erstellten Hauptansichten. Sie können auch 2D-Details aus der 2D-Bibliothek oder Verknüpfungen zu DXF-Dateien hinzufügen. Die Befehle zum Erstellen von Ansichten befinden sich im Zeichnungsmodus auf der Registerkarte Ansichten, im Seitenbereich 2D-Bibliothek für Zeichnungen und die Befehle zum Hinzufügen von Verknüpfungen auf der Registerkarte Zeichnung.







5. Die Inhalte der Ansichten können einzeln geprüft und geändert werden:

   • Beachten Sie, dass Sie nach dem Ändern des Inhalts der Ansicht die Ansichtseinstellungen nicht mehr ändern sollten.

   • Fügen Sie Linien, Grafiken, Symbole und Texte hinzu. Die Werkzeuge hierfür befinden sich im Menüband des Zeichnungsmodus auf den Registerkarten Zeichnung und Bezeichnungen.



   • Sie können unerwünschte Bemaßungen entfernen, Teilen und Schrauben neue Bemaßungen hinzufügen und per Doppelklick auf eine Bemaßung die Bemaßungseinstellungen ändern. Die Einstellungen können zur späteren Verwendung gespeichert werden. Die Bemaßungsbefehle befinden sich im Menüband des Zeichnungsmodus auf der Registerkarte Bemaßung.



   • Sie können unnötige Bezeichnungen löschen, neue Bezeichnungen erstellen, per Doppelklick auf eine Bezeichnung Bezeichnungseinstellungen ändern und ordnen oder Bezeichnungen ausrichten. Sie können auch manuelle Schnittbezeichnungen hinzufügen. Die Einstellungen können zur späteren Verwendung gespeichert werden. Die zugehörigen Befehle befinden sich im Menüband des Zeichnungsmodus auf der Registerkarte Bezeichnungen und im Kontextmenü.







6. Sie können Ansichten anordnen oder alle Ansichten vertikal oder horizontal an der Hauptansicht ausrichten.

   Der Befehl Anordnen befindet sich im Menüband des Zeichnungsmodus auf der Registerkarte Ansichten und die Befehle zur Ausrichtung im Kontextmenü.
