浇筑体图纸示例
浇筑体图纸是指混凝土设计和构造中使用的尺寸、框架或钢筋图纸。它们显示浇筑埋件、边缘折角以及硬绝缘和软绝缘。显示现场浇筑的混凝土结构的浇筑体图纸通常使用较大的页面尺寸，例如，使用 A1 或者英制标准尺寸 24" x 36"。显示预制混凝土结构的图纸通常使用较小的页面尺寸，例如，使用 A3 或者英制标准尺寸 11" x 17"。
您只能创建混凝土零件和浇筑埋件（添加到浇筑体中的钢结构零件或构件）的浇筑体图纸。浇筑体图纸还显示钢结构零件中的螺栓和焊缝。即使浇筑体内有切口，浇筑体的体积和重量信息也仍然准确。
单击链接以了解有关创建浇筑体图纸的更多信息：
有关浇筑体图纸属性的详细信息，请参见浇筑体图纸属性
浇筑体图纸示例

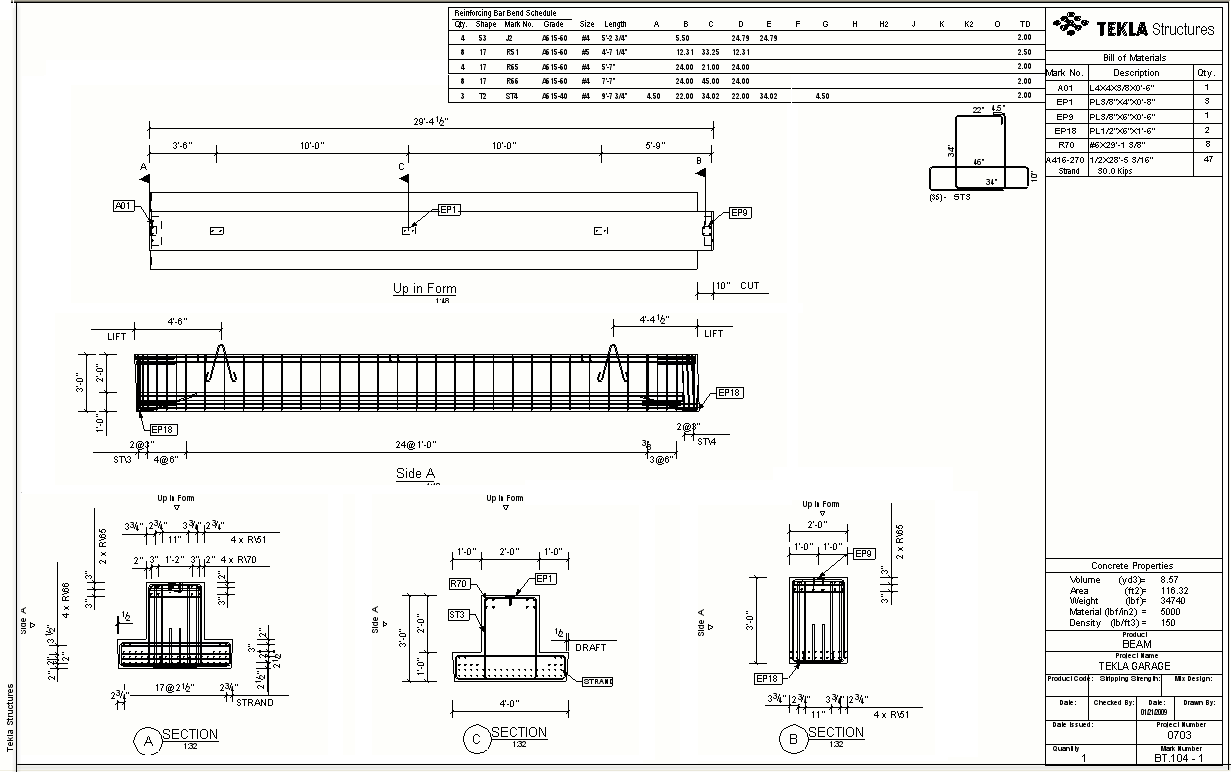

倒 T 形梁的组合形状和钢筋图纸：

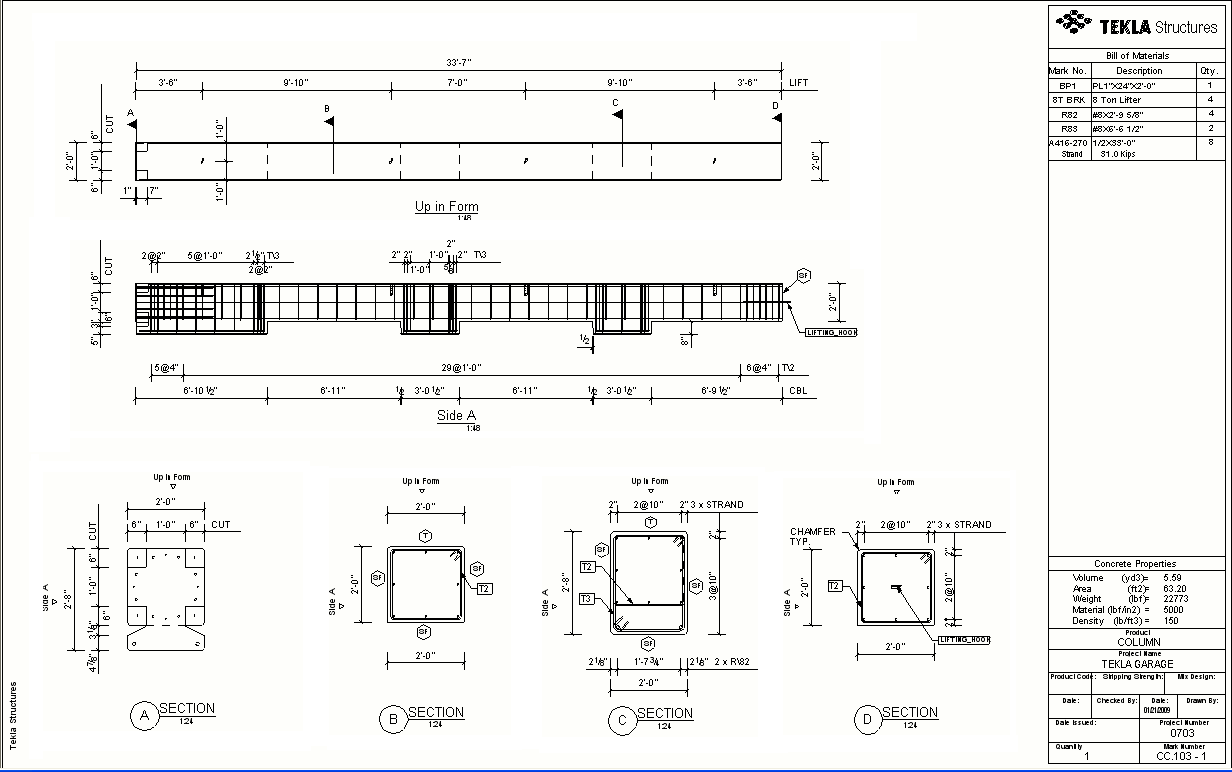

外部柱（不带用于梁的枕梁或板）的组合形状和钢筋图纸：

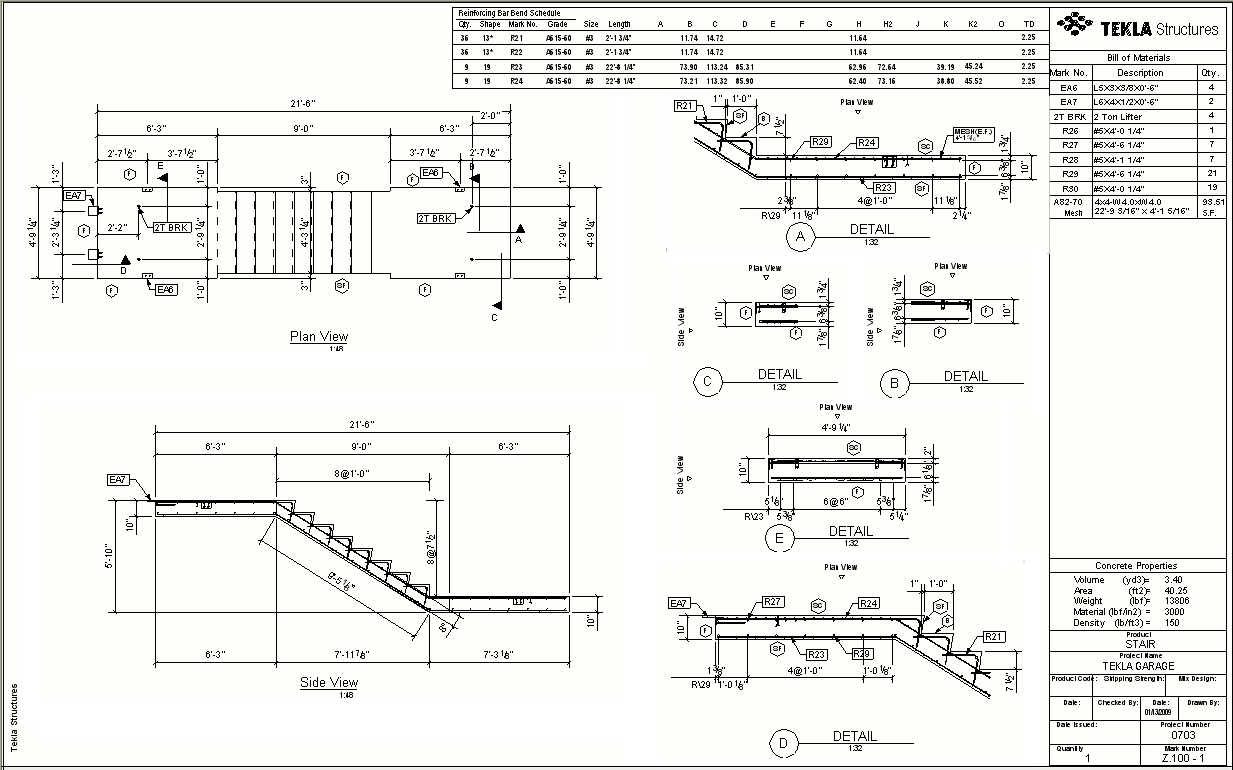

带平台的楼梯的组合形状和钢筋图纸：
