您可以在工程属性中定义基点。如需输入或输出参考模型，则必须知道要输入的参考模型的坐标，或要在生成的 IFC 输出文件中使用的坐标。

提示： 您可以在 Tekla Structures 中查询点坐标：在功能区上，单击 旁边的向下箭头，然后选择点坐标。有关更多信息，请参见查询对象属性。

1. 打开 Tekla Structures。

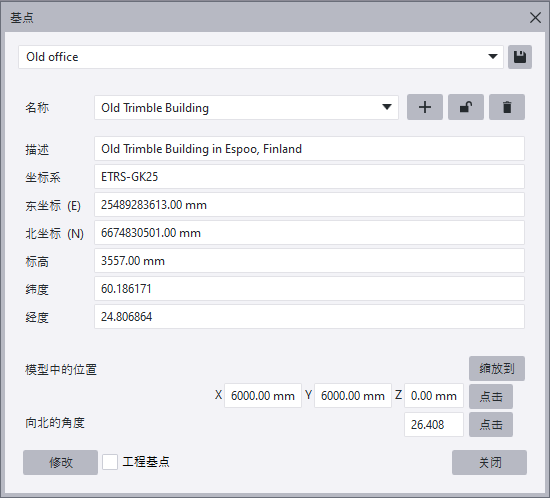

2. 单击 文件 > 工程属性 > 基点 打开 基点 对话框。
3. 填写所需信息：



   您可以加载现有的基点设置。要执行此操作，请在您要使用其基点设置的模型中，将 \attributes 文件夹下的 <settings name>.basePoint.json 文件复制到当前模型文件夹下的 \attributes 文件夹中。在 基点 对话框中，从列表中选择基点设置。

   请注意，基点设置也适用于工程和公司文件夹：将基点设置文件复制到公司和工程文件夹下的 \attributes 文件夹中。

   名称, 描述	为基点输入名称和描述。必须提供名称。
   坐标系统	输入您使用的坐标系的名称。
   东坐标 (E)	输入东坐标 (E)，它代表相对于 Civil 原点的 X 坐标。
   北坐标 (N)	输入北坐标 (N)，它代表相对于 Civil 原点的 Y 坐标。

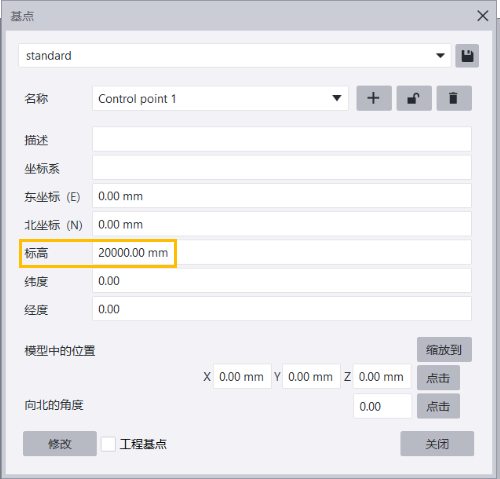

   标高	输入标高，它代表相对于 Civil 原点的 Z 坐标。 工程基点坐标的 Z 值与单独定义的 标高 值相加。
   纬度,经度	输入要在 IFC 输出中使用的基点的纬度和经度。 纬度和经度是附加信息，可供部分软件使用。在 IFC 文件中，将这些信息写入到 IFCSITE 信息。 如果经度的总位数超过 15，则将该值向上舍入为最接近的整数（如果值 > 99.999999999999999999）。 要在小数格式与度/分钟/秒 (DMS) 格式之间转换纬度和经度，请参见将纬度/经度转换成小数。
   模型中的位置	在 Tekla Structures 模型中为基点选择或输入一个位置。距离是从模型原点开始测量。 模型中的基点位置距离模型原点的最大值可以为 +/- 10 km。建模应在靠近模型原点的位置进行，偏移量使用 东坐标 和 北坐标 值提供。
   向北的角度	选取或输入向北的角度，这是 Y 坐标和北方向之间的角度。角度的小数位数最多为 13 位。
   工程基点	如果要将坐标系设置为工程基点，请从顶部的列表中选择一个基点，然后选中 工程基点 复选框。

4. 要保存基点设置，请键入设置的唯一名称，然后单击 保存。
   要在另一个模型中使用相同的基点设置，请从当前模型文件夹下的 \attributes 文件夹，将您的设置文件 <settings name>.basePoint.json 复制到要使用相同基点设置的模型下的 \attributes 文件夹。这些设置也适用于工程和公司文件夹：将基点设置文件复制到公司和工程文件夹下的 \attributes 文件夹中。
5. 为避免使用同一模型的其他人进行不必要的更改，请单击基点名称旁边的锁定/解除锁定按钮锁定基点。
   按钮变为 。要解锁基点，请再次单击该按钮。
6. 单击修改以保存基点。

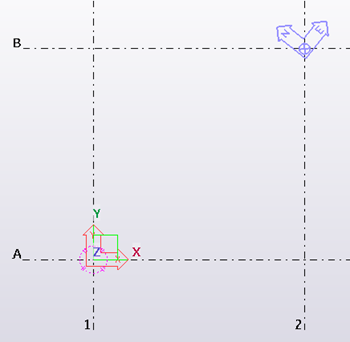

   在模型中添加了蓝色符号。

   如果您随后对基点进行更改，当您按 Enter 键或单击另一个输入字段时，模型中的基点位置会随您在基点对话框中执行的位置或旋转更改而变化，并且无需单击修改。请注意，如果基点锁定，则将无法修改。



   例如，现在您可以使用定义的基点插入参考模型或输出 IFC 模型。

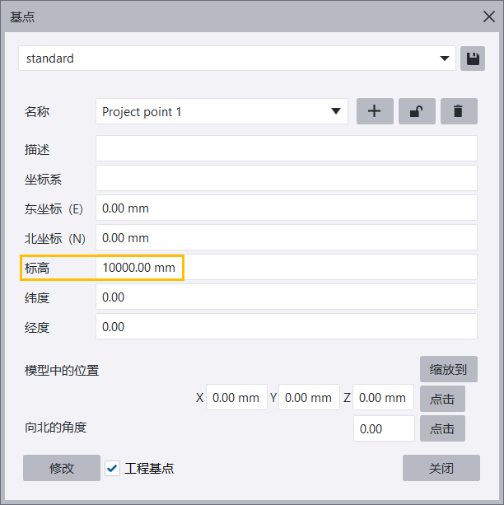

一个基点可设为一个工程基点。如果模型中无任何基点或现有基点均未被设为工程基点，则模型原点为工程基点默认值。您可通过文件 > 工程属性 > 位置检查并更改当前工程基点。

1. 单击文件 > 工程属性。

   您可以在 位置 框中看到当前基点。

2. 要选择工程基点，请单击 基点 按钮，从 位置 列表中选择一个基点，然后选中 工程基点 复选框。
3. 单击修改。

1. 单击侧窗体 中的参考模型按钮，打开参考模型列表。
2. 在参考模型列表中，单击添加模型按钮。

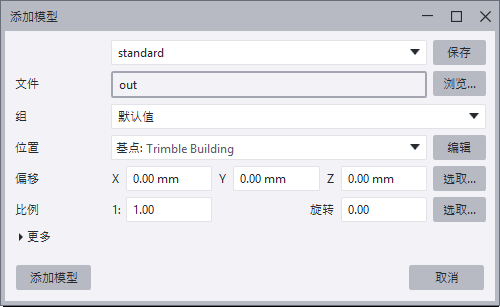

3. 在添加模型对话框中，如果有任何以前创建的参考模型属性文件，请从顶部的属性文件列表中选择所需的文件，然后加载该文件。
4. 通过单击浏览...来浏览参考模型。
5. 在组中，为参考模型选择一个组，或为新组输入名称。

   如果没有为组输入名称，该参考模型会插入到默认值组中。

6. 在位置中，选择想要使用的基点。

7. 单击添加模型按钮。
   Tekla Structures 使用模型工程属性中基点定义中的坐标系值、标高和角度，相对于所选基点位置插入参考模型。例如，IFC2x3 和 IFC4 参考模型插入都支持基点。

1. 单击 文件 > 输出 > IFC 打开 输出至 IFC 对话框。
2. 在位置中，选择已创建的基点。
3. 定义其他必需的 IFC 输出信息。

   关于 IFC4 和 IFC4.3 输出的重要提示：在使用基点时，请在基点输出中选择要使用的方法，确保与工程的其他各方协同工作。选择以下选项之一：

   IfcMapConversion：将模型的局部坐标系转换为全局坐标系。在需要使用符合 IFC4 方案的 IFC4 格式时，需要采用此选项。

   IFC 现场坐标系统：分别为每个对象转换 IFC 模型中的坐标。此选项可用于生成可在大多数 IFC 查看器（包括 Trimble Connect）中查看的 IFC4 文件。在 IFC2x3 输出中也使用相同的转换方法。

   有关 IFC 输出设置的详细信息，请参见以 IFC 格式输出。

4. 单击 输出。
   使用模型工程属性中基点定义中的坐标系值、标高、纬度、经度和角度，基点选项可相对于基点的位置输出 IFC 模型。

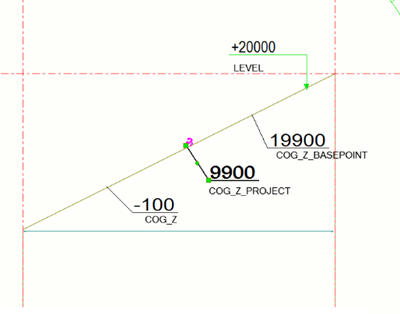

可在图纸中使用基点定义的坐标系值。如果更改工程基点 Z 或标高值，则在打开图纸时标高值也会随之改变。

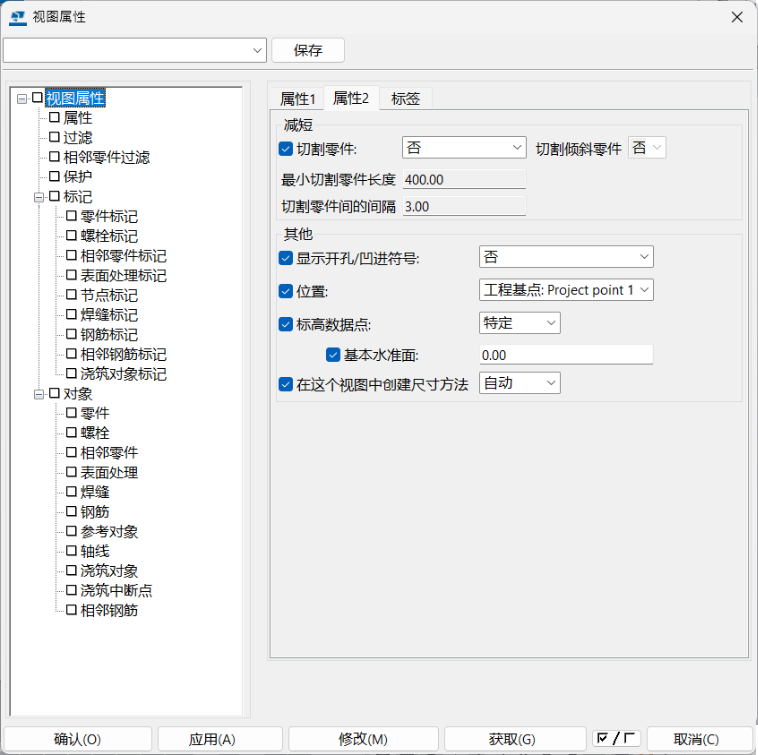

1. 在打开的图纸中，双击图纸视图框架以打开 视图属性 对话框。
2. 在属性2选项卡中，将位置设置为新的基点或模型原点。
3. 单击修改。
